Compact-Line 0804 Light Instant Milling Kit
Compact-Line 0804 Light Instant Milling Kit
Kein langes Grübeln, ob ein Teil zum anderen passt, kein mühseliges Abwägen von Vor- und Nachteilen: Alle Komponenten sind mit Sorgfalt und Erfahrung aufeinander abgestimmt.Mit diesem Instant Milling Kit erhalten Sie alle benötigten Teile zum Aufbau einer kompletten und betriebsbereiten Maschine, inklusive Antriebe, Sensoren, Frässpindel, Kabel, Steuerung und Zubehör, die auch hohen Ansprüchen gerecht wird!
Erweiterungen für Einhausungen und funktionaler Sicherheit (Bedienerschutz) sind zur Vervollständigung gemäß Maschinenrichtlinie ebenfalls hier im Shop verfügbar.
In der Zusammenstellung enthalten:

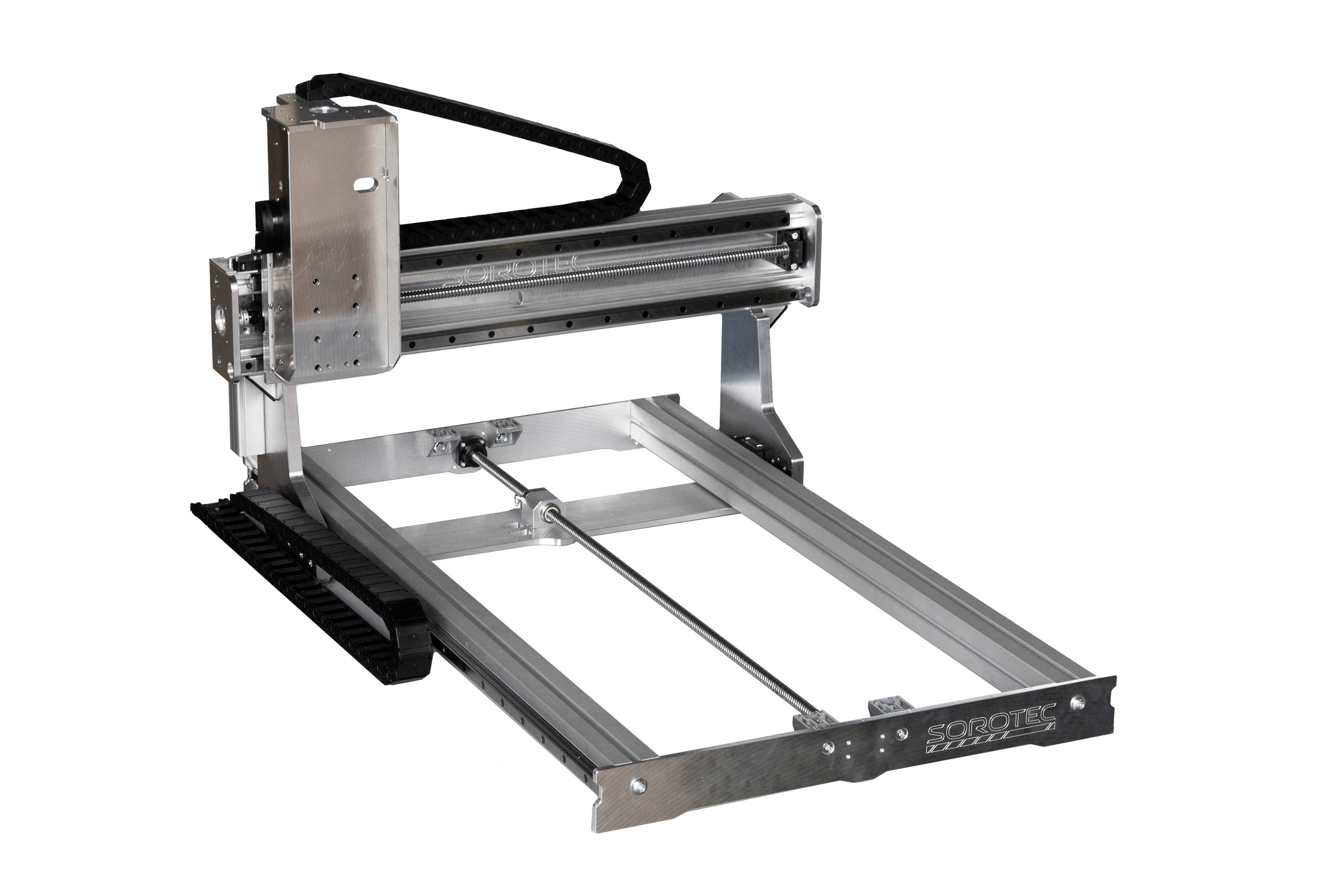

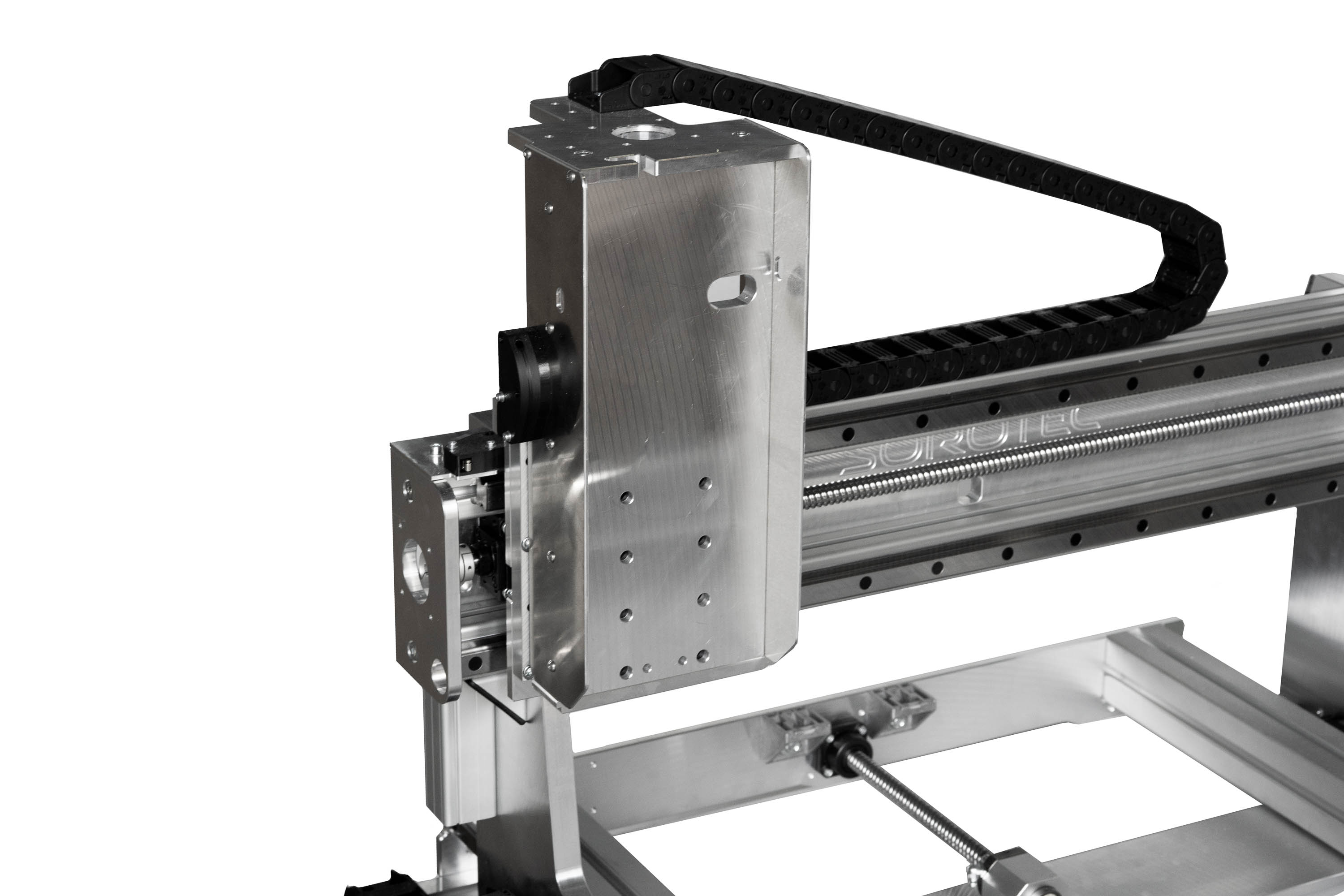

 Die Mechanik wird in Einzelteilen zur Selbstmontage geliefert. Die Bilder zeigen jeweils den fertig montierten Zustand.Die hier vorgestellte Teilesatz stellt nach der Fertigstellung eine in der EG-Maschinen-richtlinie so genannte "unvollständige Maschine" dar. Diese muss durch Hinzufügen weiterer Komponenten zu einer fertigen Maschine ergänzt werden. Dazu können die von Sorotec angebotenen Module oder eigene Sicherheitsmaßnahmen verwendet werden. Lesen Sie dazu auch das  Informationsblatt. |
- Teilesatz Mechanik
- Schrittmotorset 3 x 3 Nm inkl. Leitungen
- Teilesatz Steuerung Serie C1 mit Beamicon Basic
- Notaustaster mit Kabel
- Fräsmotor Sorotec SFM 1000 1000 Watt 230 V
- SwitchBox-Relais SK zur Schaltung der Frässpindel
- Einsteigerset VHM-Fräser
- Werkzeuglängensensor Sorotec WLS 2 (14 mm)
- Schmierset mit Mehrzweckfett + Fettpresse
Das Netzkabel des Fräsmotors ist nicht schleppkettentauglich. Wir empfehlen die Verwendung der Steckdose für die Z-Achse oder einer ähnlichen, von der Bewegung entkoppelten Stromversorgung.
Warnung! Der Betrieb dieser Maschine ohne Sicherheitseinrichtungen ist nicht zulässig. Schwere Verletzungen sind möglich. Die zugelassenen Leistungsmerkmale sind abhängig vom Umfang der Schutzmaßnahmen. Dazu sind die Ausbaustufen "Standard" und "Pro" vorgesehen. In der Stufe Standard, mit Zugriffs-Schutz, aber ohne Schutzumhausung, besteht eine Begrenzung auf zulässige 2 m/min (33 mm/s) Verfahrgeschwindigkeit und einen maximalen Fräserdurchmesser von 3,175 mm. Die verwendeten Fräser müssen für die maximale Drehzahl der Frässpindel (i.d.R. 25.000 -1) zugelassen sein. In der Stufe Pro, mit Schutzumhausung, ist der maximale Fräserdurchmesser auf 8 mm begrenzt, die Verfahrgeschwindigkeit ist nicht eingeschränkt. |
| Versand per Spedition, Bestellung auf Anfrage Dieser Artikel kann aus logistischen Gründen nur per Spedition ausgeliefert werden. Daher kann der Artikel nicht über unseren Shop erworben werden. Schreiben Sie uns an. Gerne erstellen wir Ihnen ein individuelles Angebot inkl. der Transportkosten. |
Hersteller: | Verantwortliche Person: |
| Sicherheitshinweise: | ||
 | 1. | Immer die Schutz- und Warnhinweise in den vorhandenen Dokumenten nachlesen und beachten. |
| 2. | Der Aufbau, Inbetriebnahme und Betrieb erfordern spezielle Sachkenntnisse über Maschinen und deren sachgemäße Bedienung, sowie Basiswissen zur Elektrotechnik. Die Hinweise – unter anderem in den Beschreibungen dazu - sind sorgfältig zu beachten. | |
| 3. | Der Standort zum Betrieb von Maschinen muss sicherstellen, dass unbefugte Personen – vor allem Kinder – ohne ausreichende Aufsicht, keinen Zugang haben. | |
| 4. | Die Verwendung von Bausätzen / Komponenten erfordern, in der Regel, zusätzliche Maßnahmen und Ergänzungen. | |
