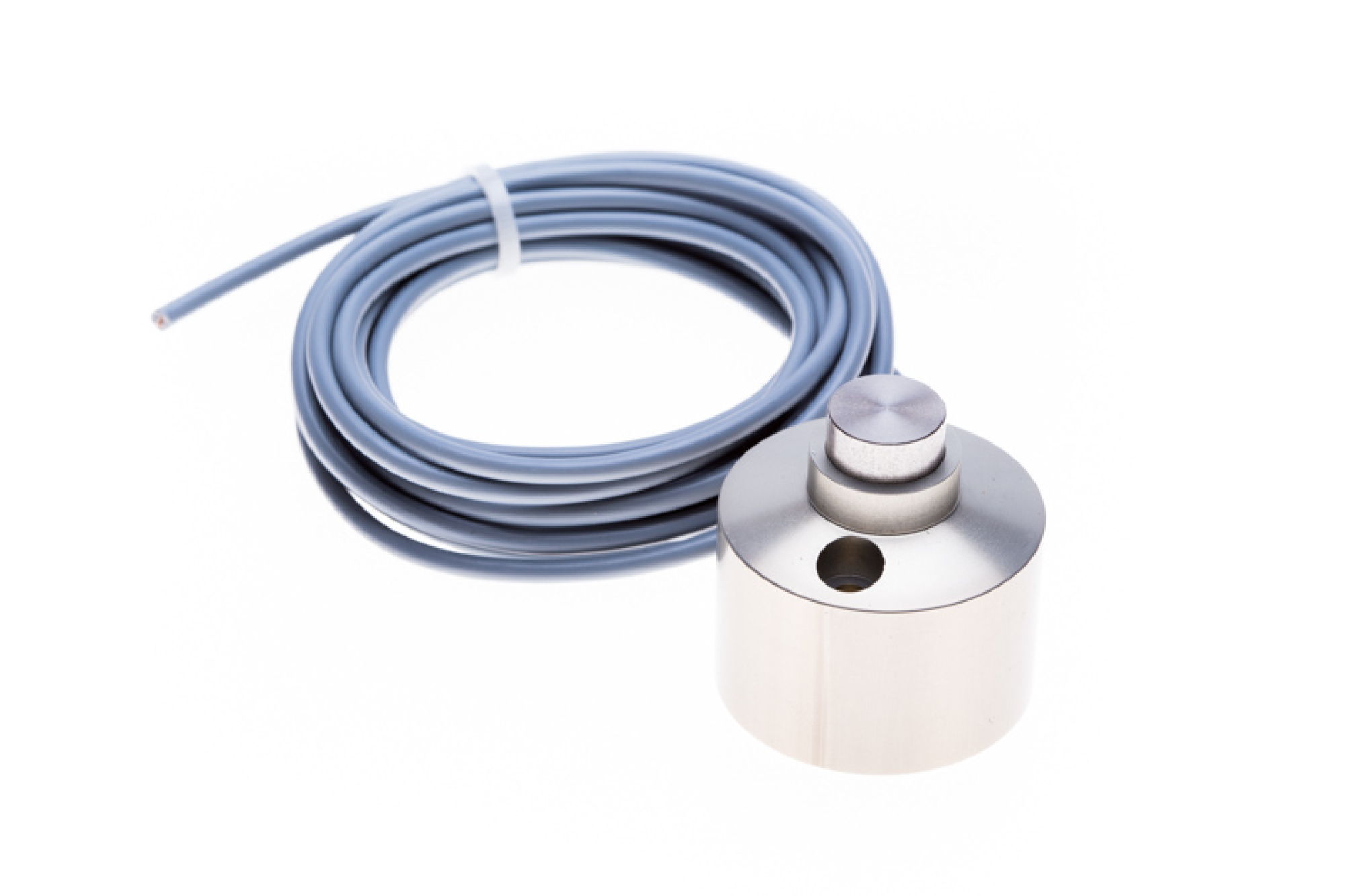

Werkzeuglängensensor Sorotec WLS 2 (14 mm)
Werkzeuglängensensor Sorotec WLS 2 (14 mm)
| 8 oder 14 mm: Welchen WLS brauche ich? |
| Bei einem kleinen Maschinentisch zählt oft jeder Quadratzentimeter Aufspannfläche. Meist kommen hier auch kleinere Fräser bis max. Ø 6 mm zum Einsatz. Dann empfiehlt sich der kleine Werkzeuglängensensor. Größere Fräser benötigen jedoch zwingend auch einen größeren Sensor-Tastkopf. Da die zu ertastenden Schneidkanten außen am Radius liegen, würden sie an einem zu kleinen Taster vorbeisinken. Hier muss es die 14 mm-Variante sein. |
Dieser Werkzeuglängensensor arbeitet nicht wie die meisten im niederen Preissegment angebotenen Sensoren mit einem einfachen Taster, sondern hat im Inneren einen präzisen Mikrotaster, der von oben mit einem Stössel betätigt wird. Hierdurch wird eine hohe Wiederholgenauigkeit gewährleistet.
Der Mikroschalter im Inneren ist federnd gelagert. Wenn Sie beim Anfahren nicht rechtzeitig bremsen oder Ihre Rampe zu lang ist, nimmt der Schalter keinen Schaden. Er lässt sich 4 mm in den federnden Sicherheitsberreich drücken. Der Schalter kann als Öffner oder Schliesser angeschlossen werden.
Technische Daten:
- Gesamthöhe: 41.5 mm
- Fußdurchmesser: 40 mm
- Durchmesser der Tastfläche: 14 mm
- Material: Gehäuse: Alu, Taster: Messing verchromt
- Kabellänge: ca. 3 m
Das Kabel wird standardmäßig ohne Anschlussbuchse geliefert, so dass Sie es auf Ihre Steuerung anpassen können.
Datenblatt WLS 2 (deutsch)
