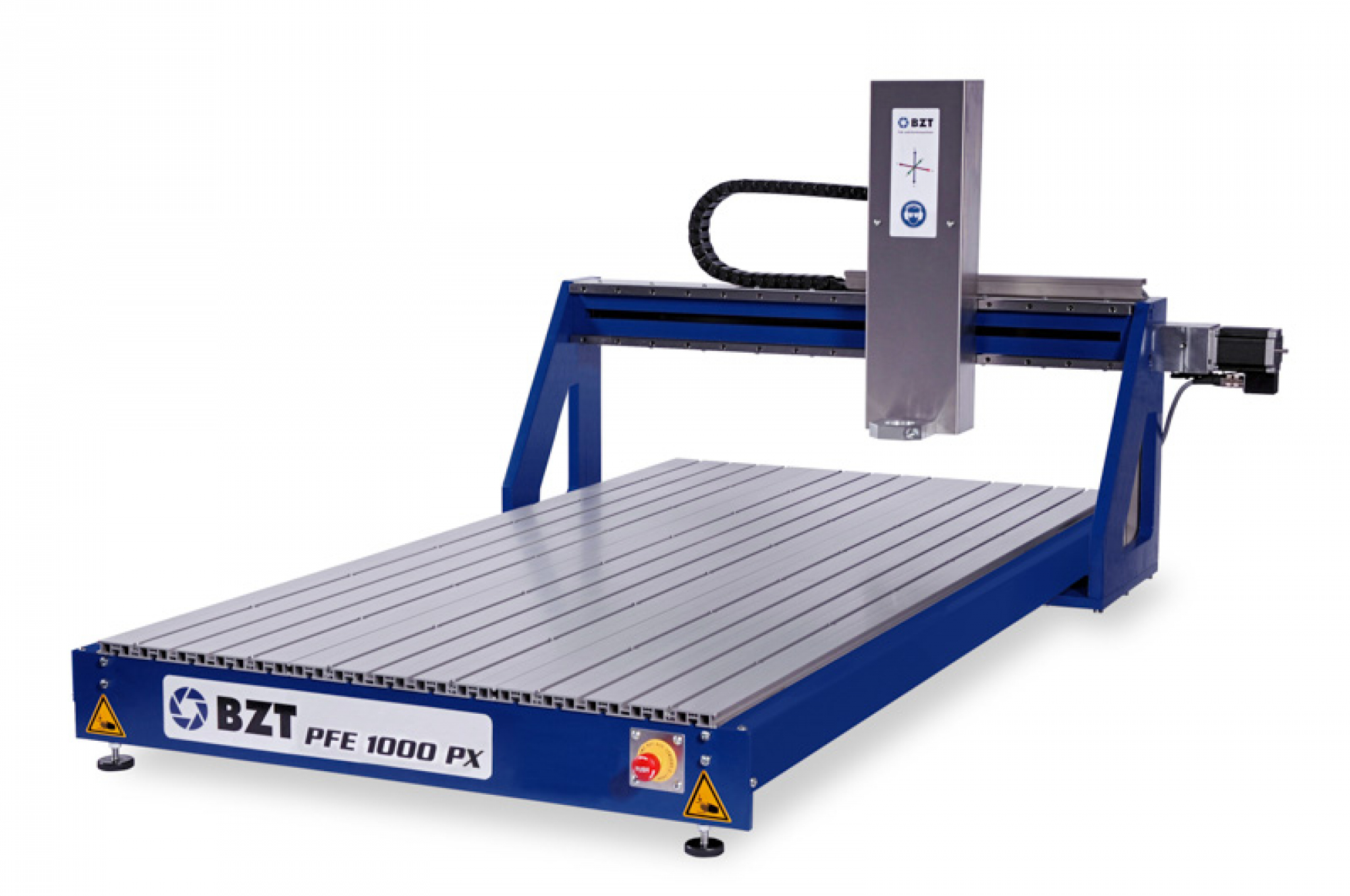

Die PFE-Maschinen sind der ideale Einstieg in die industrielle Fertigung und wurden speziell für das Fräsen, Gravieren, die Prototypenherstellung sowie die Werbetechnik entwickelt.
Die in allen Achsen verbauten Linearführungen von Bosch und Kugelrollspindeln sorgen für präzise Fräsergebnisse, die robuste Stahlkonstruktion sorgt für schwingungsarmes Arbeiten auch bei hohen Geschwindigkeiten. In diesem Preissegment machen die Wirtschaftlichkeit und Effizienz die PFE zu einem absoluten Bestseller.
Technik
- Kugelrollspindeln in allen Achsen
- Linearführungen und Führungswagen von Bosch
- Lieferbar mit Schrittmotor oder Servomotor
- Robuste Stahlkonstruktion
Besonderheiten
- Extrem schwingungsarm durch robuste Stahlkonstruktion
- Besonders wirtschaftlich
- U.a. ideal für die Werbetechnik geeignet
- Antrieb: 3 Marken-Schrittmotore 4.2 Amp
- Programmierbare Auflösung: 0,0025 mm
- Wiederholgenauigkeit: ca. +/- bis 0,01 mm (auf der Festlagerseite)
- Maximales Umkehrspiel: etwa 0,04 mm (softwaretechnisch bis auf 0,000 mm einstellbar)
- Führungen: X- und Y-Achse geschliffen und oberflächengehärtet
- Spindeln: Kugelrollspindeln 16 mm
- Verfahrgeschwindigkeit: Eilgang ca. 8000 mm/min
- Maximale Arbeitsgeschwindigkeit: ca. 4000 mm/min
- Referenzschalter auf allen Achsen
- Aufspannfläche: X=750 Y=1495 mm
- Verfahrwege: X=720 mm Y=1150 mm Z=135 mm
- Durchlaßhöhe unter Portal: ca. 210 mm
- Durchlaßhöhe unter Z-Achse: ca. 195 mm
- Gesamtmaße mit Motoren: LxBxH: ca. 1700 x 1200 x 850 mm
- Fräsmotoraufnahme: Eurohals Ø 43 mm
- Gewicht: ca. 185 kg
- Stromversorgung: 230 V / 50 Hz
Optional
- T-Nutenplatte
- Steuerung
- Vakuumtisch
- Portalhöhe, Z-Achse 135 / 250 mm Weg
- Lieferbar mit Schrittmotor, DC-Servomotor oder AC-Servomotor
- Schwenkkopf (5-Achs Bearbeitung)
DatenblattHersteller: | Verantwortliche Person: |
| Sicherheitshinweise: | ||
 | 1. | Immer die Schutz- und Warnhinweise in den vorhandenen Dokumenten nachlesen und beachten. |
| 2. | Der Aufbau, Inbetriebnahme und Betrieb erfordern spezielle Sachkenntnisse über Maschinen und deren sachgemäße Bedienung, sowie Basiswissen zur Elektrotechnik. Die Hinweise – unter anderem in den Beschreibungen dazu - sind sorgfältig zu beachten. | |
| 3. | Der Standort zum Betrieb von Maschinen muss sicherstellen, dass unbefugte Personen – vor allem Kinder – ohne ausreichende Aufsicht, keinen Zugang haben. | |
| 4. | Die Verwendung von Bausätzen / Komponenten erfordern, in der Regel, zusätzliche Maßnahmen und Ergänzungen. | |
