Sorotec Compact-Line Light 0604 Teilesatz
Die Baureihe Compact-Line Light bietet einen kostengünstigen Einstieg in profesionelle CNC-Maschinen. Mit dem kompatiblen Performance Kit für Compact-Line Light kann die Mechanik bis zum Niveau einer vollwertigen Compact-Line erweitert werden.
Mit diesem Teilesatz erhalten Sie alle benötigten Teile für den mechanischen Aufbau. Die Schleppketten und Schrittmotoren sind nicht im Lieferumfang enthalten.
| Technische Daten (Standardausführung) | |
|---|---|
| Verfahrwege | X: 620 mm Y: 410 mm Z: 140 mm |
| Durchlass unter Portal | 170 mm |
| Aufspannfläche | X: 850 mm Y: 406 mm |
| Aufstellmaße | L: 920 mm B: 610 mm H: 750 mm |
| Linearführungen | Blue Line HGR20 auf allen Achsen |
| Anzahl Blocklaufwagen | X: 2 x 1 Y: 2 Z: 2 |
| Kugelumlaufspindeln | Blue Line Toleranzklasse T07 auf allen Achsen X: 16 x 10 mm Y: 16 x 10 mm Z: 16 x 05 mm |

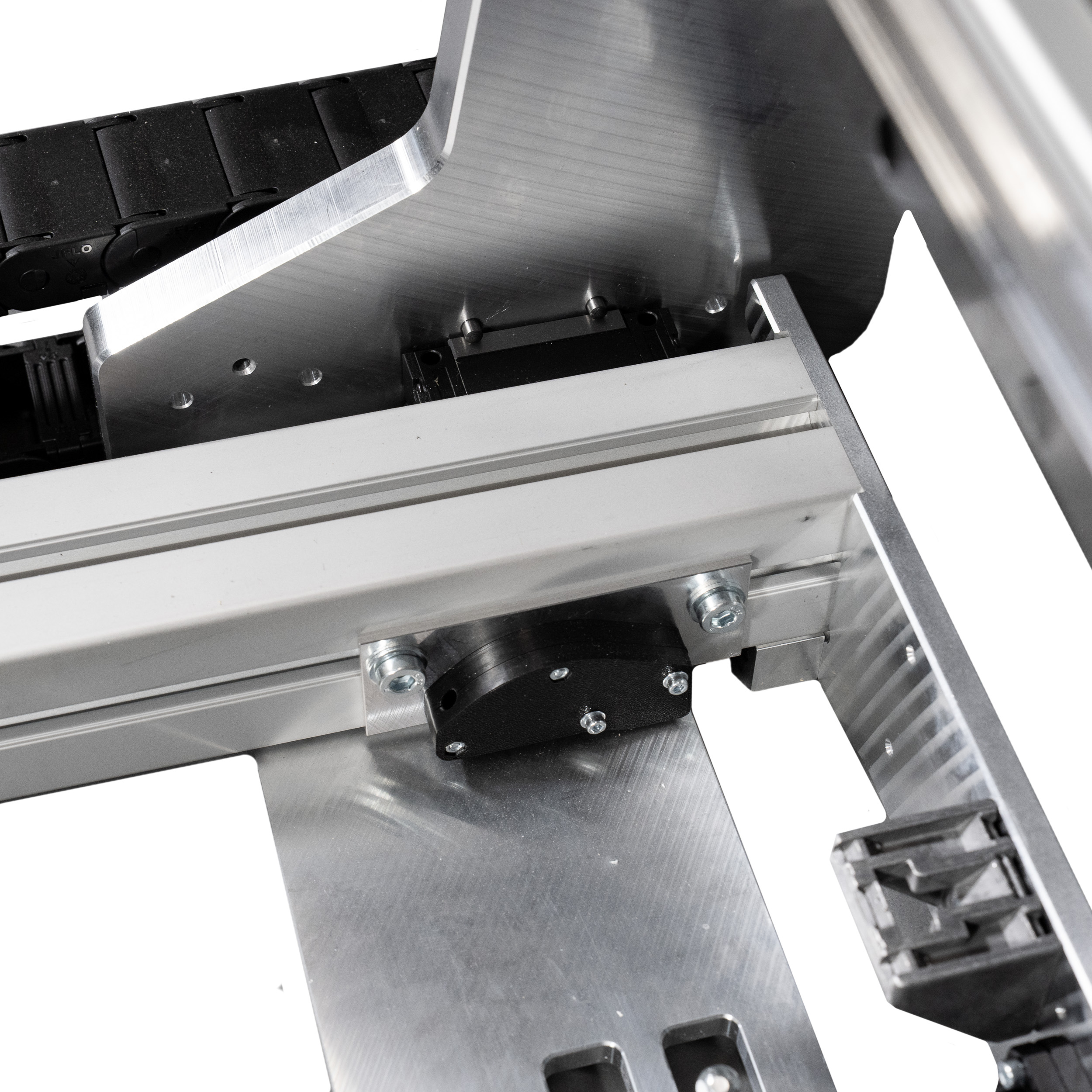

 Die Mechanik wird in Einzelteilen zur Selbstmontage geliefert. Die Bilder zeigen jeweils den fertig montierten Zustand.Der hier vorgestellte Teilesatz stellt nach der Fertigstellung eine in der EG-Maschinen-richtlinie so genannte "unvollständige Maschine" dar. Diese muss durch Hinzufügen weiterer Komponenten zu einer fertigen Maschine ergänzt werden. Dazu können die von Sorotec angebotene Umhausung und das Modul funktionale Sicherheit (Bedienerschutz) verwendet werden. Lesen Sie dazu auch das  Informationsblatt |
Lieferumfang
- Teilesatz Mechanik
- Gefräste Führungsflächen für Linearführungen
- Blue Line Linearführungen HGR20 und Führungswagen mit mittlerer Vorspannung
- Blue Line Kugelumlaufspindeln spielfrei
- Mechanische Referenzschalter für alle Achsen
- Kompletter Schraubensatz
- Montageanleitung
- Schrittmotoren
- Steuerungen
- Vakuumtechnik
- CAD/CAM - Software
- Fräsmotoren und Zubehör
- Einhausungen und Untergestelle
- Schmier-/Kühlsysteme
- Und vieles mehr...
Nähere Informationen zu Erweiterungen und Zubehör finden Sie hier im Webshop.
Haben wir Ihr Interesse geweckt? Lust auf mehr?
Kontaktieren Sie uns, wir beraten Sie gerne und erstellen für Sie ein individuelles Angebot.
