BZT-PFK0405-B

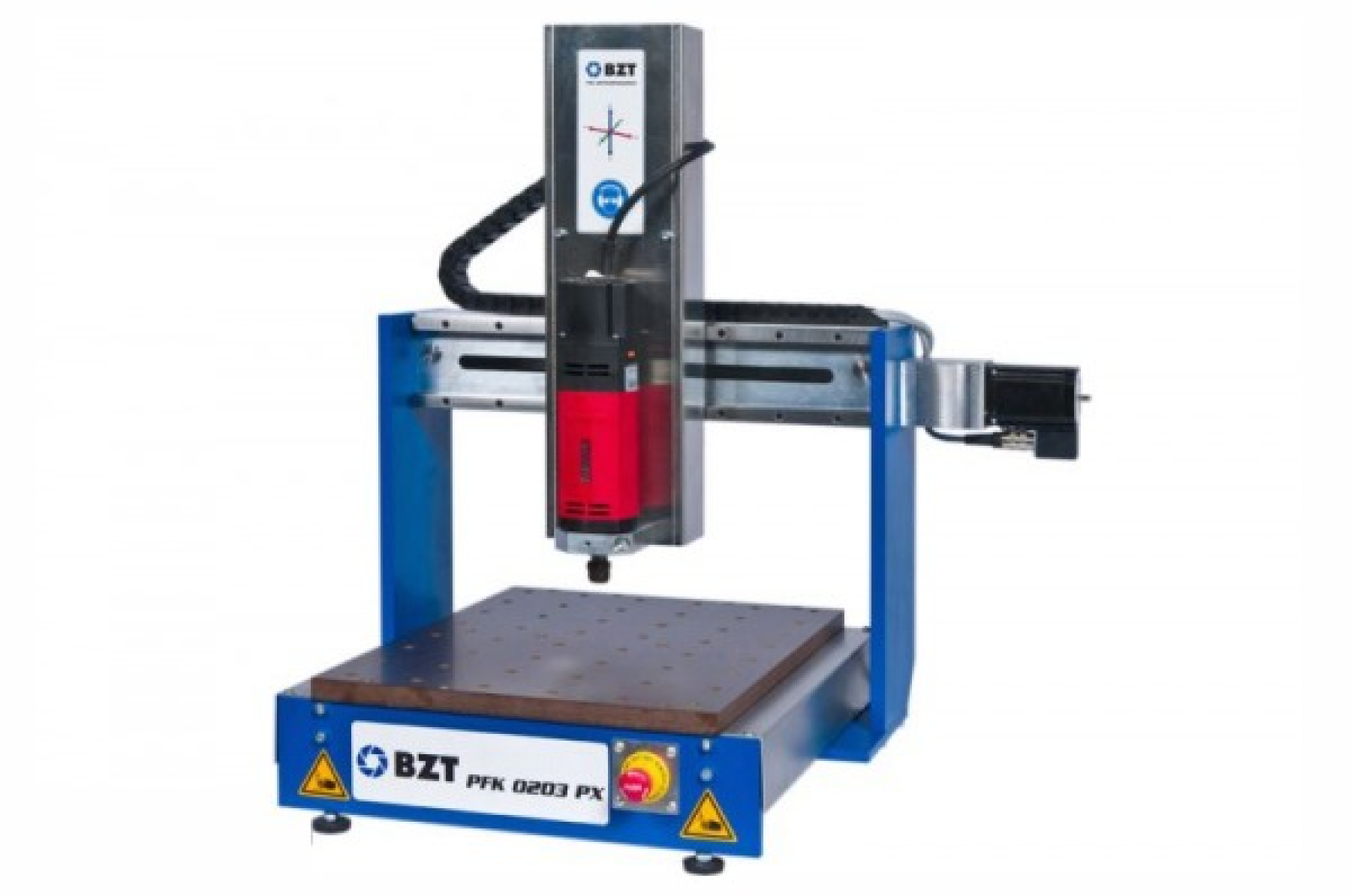

Die kompakten PFK-Maschinen wurden für semiprofessionelle, industrielle Anwender und speziell für das Fräsen, Gravieren und die Prototypenherstellung entwickelt. Dank der geringen Abmessungen ist die PFK-Baureihe ideal für den Einsatz bei eingeschränkten Platzverhältnissen. Die filigrane und präzise Bearbeitung Ihrer Werkstücke wird durch die in allen Achsen verbauten Linearführungen von Bosch und Kugelrollspindeln garantiert. Damit ist die PFK besonders für die Bearbeitung von kleinen Werkstücken wie z. B. Schmuck geeignet.

Technik

• für semiprofessionelle industrielle Anwender

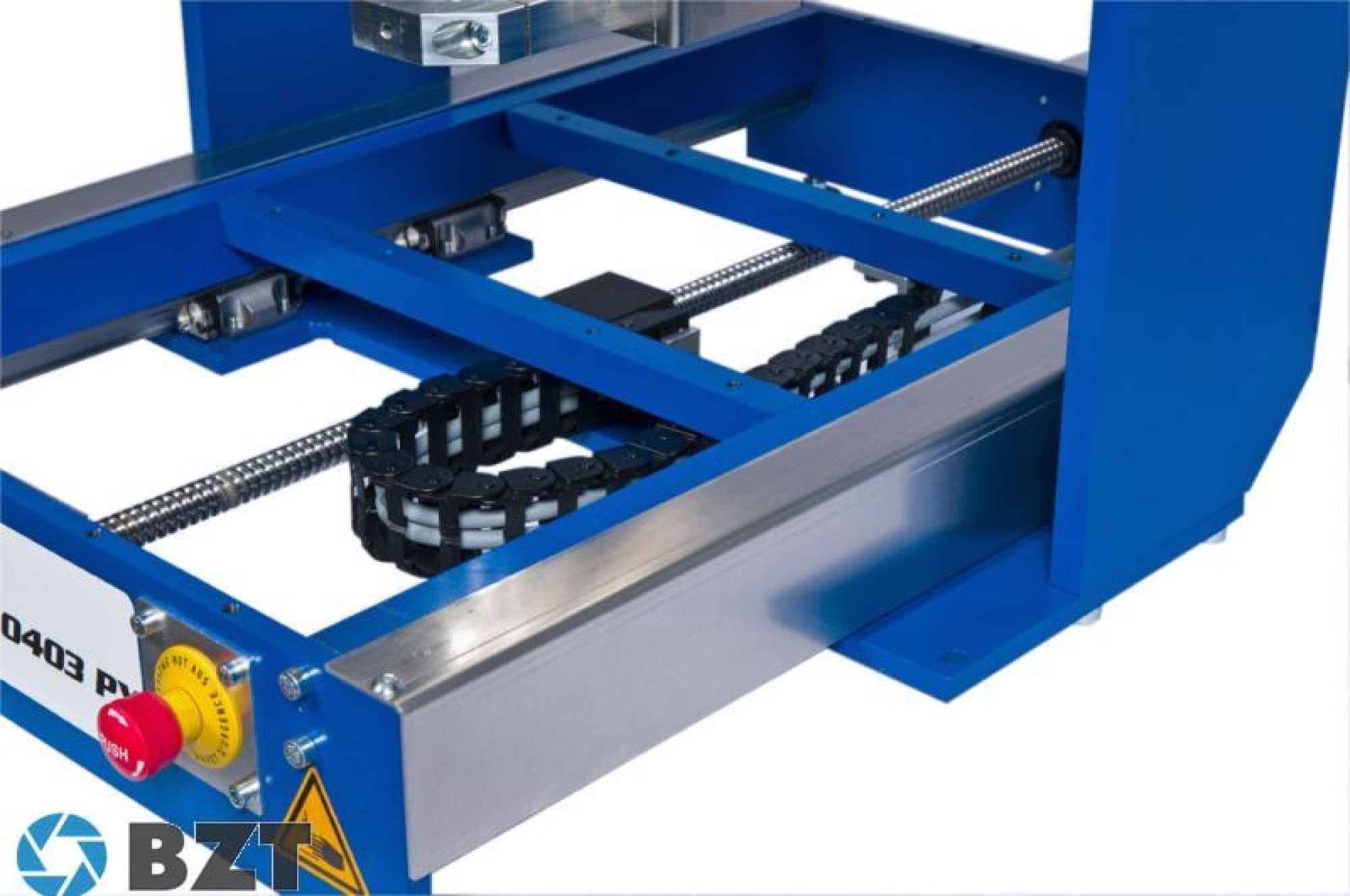

• Kugelrollspindeln in allen Achsen
• Linearführungen und Führungswagen von Bosch

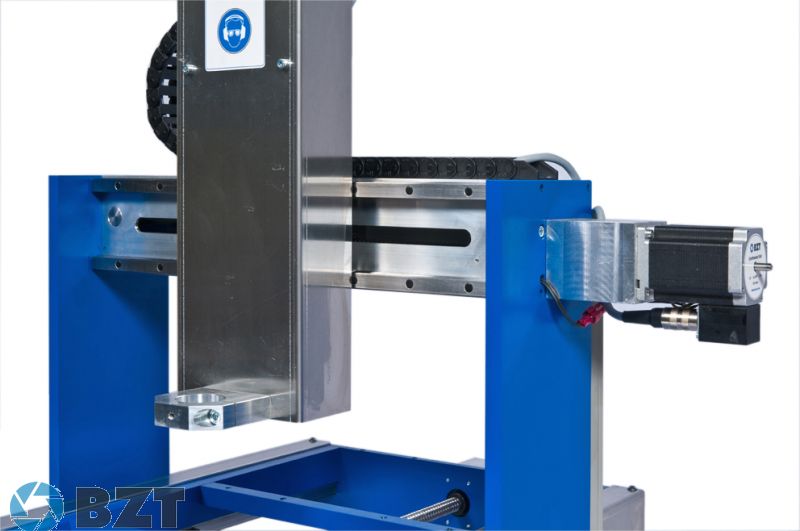

• Lieferbar mit Schrittmotor oder AC-Servomotor
• Robuste Stahlkonstruktion

Besonderheiten

• Ideal für Prototypenbau, Schmuckdesign
• Besonders geeignet für Lang- und Schmalteile wie z. B. Tragflächen
• Geringer Platzbedarf

• Antrieb: 3 Marken-Schrittmotore 4.2 Amp
• Programmierbare Auflösung: 0,0025 mm
• Wiederholgenauigkeit ca. +/- 0,02-0,03mm
• Maximales Umkehrspiel etwa 0,04 mm (softwaretechnisch bis auf 0,000 mm einstellbar)
• Führungen: X- und Y-Achse geschliffen und oberflächengehärtet
• Spindeln: Kugelrollspindeln 16 mm
• Verfahrgeschwindigkeit: Eilgang ca. 8000 mm/min
• Maximale Arbeitsgeschwindigkeit: ca. 4000 mm/min
• Referenzschalter auf allen Achsen
• Aufspannfläche: X=500 x Y=670 mm
• Verfahrwege: X=500 mm; Y=450 mm; Z=135 mm
• Durchlaßhöhe unter Portal: ca. 220 mm
• Durchlaßhöhe unter Z-Achse: ca. 205 mm
• Gesamtmaße mit Motoren: LxBxH = ca. 900 x 900  x 860 mm
• Fräsmotoraufnahme: Eurohals Ø 43 mm
• Gewicht: ca. 78 kg
• Stromversorgung: 230 V / 50 Hz

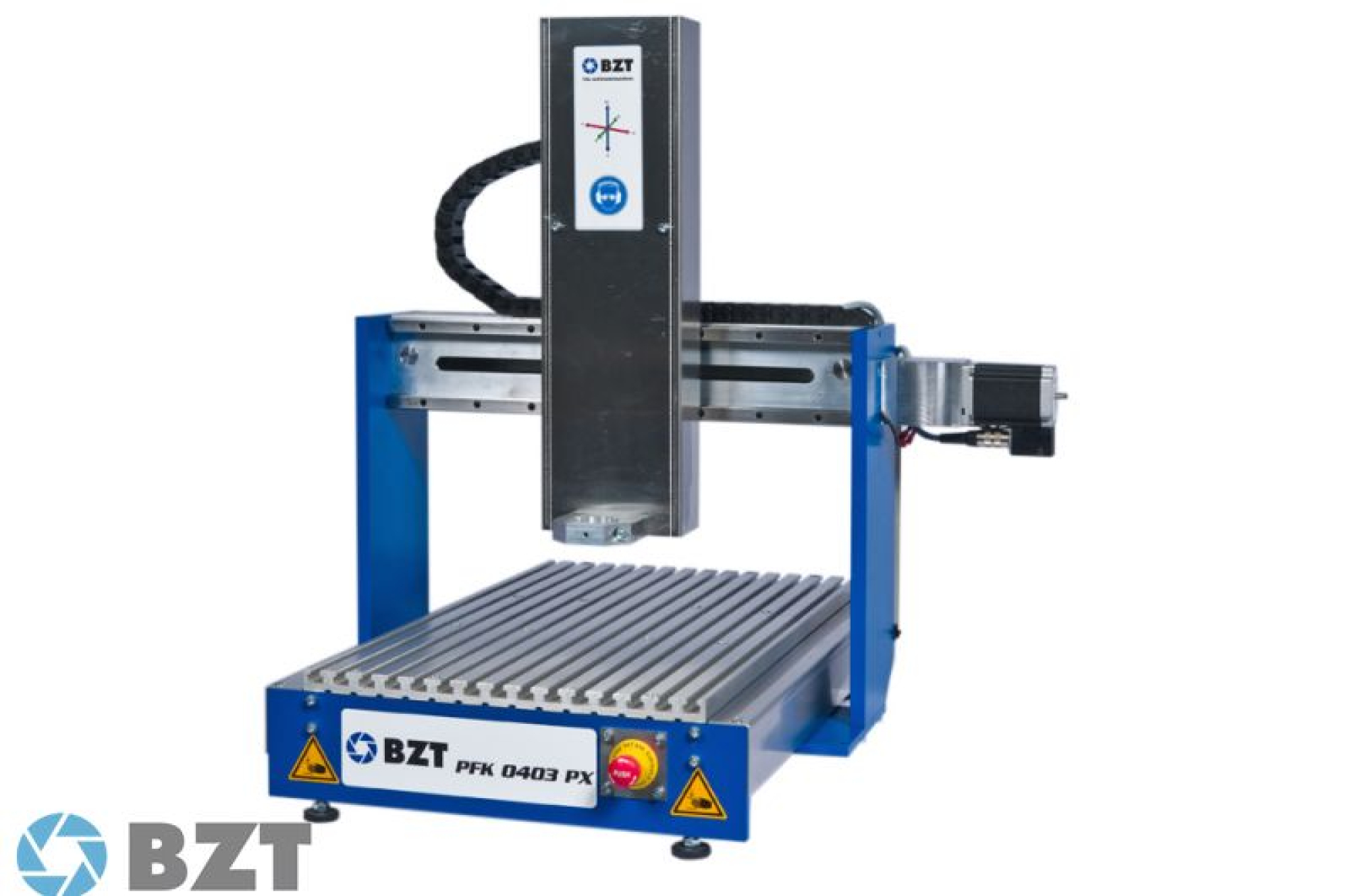

• T-Nutenplatte
• Steuerung
• Vakuumtisch
• Portalerhöhung, z-Achse 250 mm Weg
• Lieferbar mit Schrittmotor, DC-Servomotor oder AC-Servomotor
