Einhausungen - Überblick

Art.Nr.:: MEH.BS.STD.PC.01.KO-p11833_3345-MEH.BS.STD.PC.100.080.100
Lieferzeit:: 2 Wochen (Ausland abweichend)
Lagerbestand:: Stück

Erweiterung Funktionale Sicherheit:

Außenmaß LxBxH (mm x mm x mm):

1.260,00 EUR

inkl. 19% MwSt. zzgl. Versand

Da dieser Artikel mit Spedition versendet werden muß, müssen die Versandkosten individuell kalkuliert werden.
Bitte kontaktieren Sie unseren Support.

Beschreibung

Einhausungen

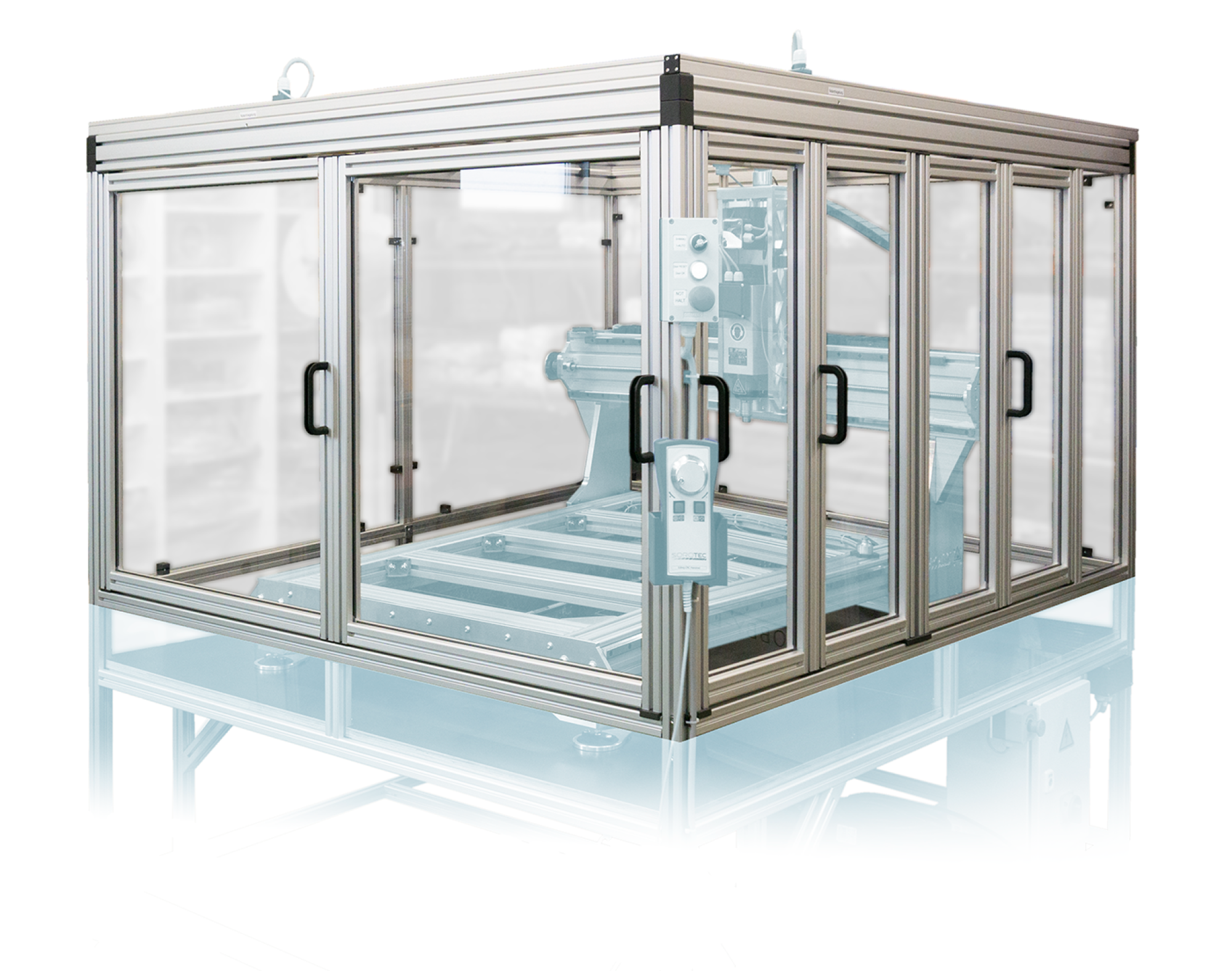

Hochwertige Maschineneinhausungen aus eloxierten Aluminium-Profilen und robusten Polycarbonat-Scheiben.

Robuster, leichter und stabiler Aufbau aus Aluminiumprofilen Nut 8, 40 x 40 mm
Komplett mit Türen und Wartungsklappe
Wahlweise mit CE - konformen Bauteilen gemäß 24V - Industriestandards zur Montage elektronischer Türverriegelungen zum Bedienerschutz
Kompatibel zu unseren Baureihen HobbyLine, CompactLine, BasicLine und AluLine
Diese Maschineneinhausungen sind nicht kompatibel zu unseren Baureihen AluLine Heavy und AluLine Heavy Gantry

Einhausungen für Maschinen der Baureihe AluLine erfordern für eine Tischmontage zusätzliche Erhöhungen.
Oder benötigen Sie spezielle Anpassungen oder Erweiterungen?
Wir beraten Sie gerne und ausführlich!

Die Option Erweiterung Funktionale Sicherheit liefert die elektrisch auswertbaren Zustände der
Einhausungstüren. Zur Auswertung dieser Türzustände und Integration in ein Sicherheitskonzept
einer Steuerung sind u.U. weitere Komponenten notwendig,

Zur Integration in unsere Steuerungen Serie C5/PRO sind folgende Optionspakete notwendig:

Integration für 3 x Schrittmotorsteuerung
Integration für 4 x Schrittmotorsteuerung
Integration für Motoren mit integrierter Endstufe

---- Abgebildete Maschine nicht im Lieferumfang enthalten ----

Außenmaß LxBxH (mm x mm x mm)	Kompatibel zu	Tür Front Tür Seite	Zusätzliche Erhöhung erforderlich
1000 x 800 x 1000	CL0403, HL4530	1 x 720 1 x 920	---
1000 x 900 x 1000	CL0404, HL6045	1 x 820 1 x 920	---
1000 x 1000 x 1000	CL0405	1 x 920 1 x 920	---
1200 x 900 x 1000	CL0604, HL7545	1 x 820 1 x 920	---
1200 x 1000 x 1000	BL0605, CL0605	1 x 920 1 x 920	---
1200 x 1100 x 1000		2 x 510 1 x 920	---
1200 x 1200 x 1000	BL0607	2 x 560 1 x 920	---
1200 x 1300 x 1000		2 x 610 1 x 920	---
1300 x 1200 x 1040	AL0605	2 x 560 2 x 510	x
1300 x 1400 x 1040	AL0607	2 x 660 2 x 510	x
1300 x 1700 x 1040	AL0610	2 x 810 2 x 510	x
1400 x 900 x 1000	CL0804	1 x 820 2 x 560	---
1400 x 1000 x 1000	CL0805	1 x 920 2 x 560	---
1400 x 1200 x 1000	CL0807	2 x 560 2 x 560	---
1500 x 1000 x 1000		1 x 920 2 x 610	---
1500 x 1100 x 1000	HL10560	2 x 510 2 x 610	---
1500 x 1200 x 1040		2 x 560 2 x 610	x
1500 x 1400 x 1040		2 x 660 2 x 610	x
1500 x 1700 x 1040		2 x 810 2 x 610	x
1600 x 1000 x 1000	BL1005, CL1005	1 x 920 2 x 660	---
1600 x 1100 x 1000		2 x 510 2 x 660	---
1600 x 1200 x 1000	BL1007, CL1007	2 x 560 2 x 660	---
1600 x 1300 x 1000		2 x 610 2 x 660	---
1800 x 1200 x 1040	AL1105	2 x 560 2 x 720	x
1800 x 1400 x 1040	AL1107	2 x 660 2 x 720	x
1800 x 1700 x 1040	AL1110	2 x 810 2 x 720	x
2000 x 1200 x 1040		2 x 560 2 x 810	x
2000 x 1400 x 1040		2 x 660 2 x 810	x
2000 x 1700 x 1040		2 x 810 2 x 810	x
2200 x 1200 x 1040	AL1505	2 x 560 2 x 920	x
2200 x 1400 x 1040	AL1507	2 x 660 2 x 920	x
2200 x 1700 x 1040	AL1510	2 x 810 2 x 920	x
2400 x 1200 x 1040		2 x 560 4 x 510	x
2400 x 1400 x 1040		2 x 660 4 x 510	x
2400 x 1700 x 1040		2 x 810 4 x 510	x

Dokumentation

  Bauanleitung (deutsch)

  Bauanleitung (englisch)

  Infoblatt Profile
