Optionspaket Entstörsatz und Nothalt 3 x Schrittmotorsteuerung
Optionspaket Entstörsatz und Nothalt
3 x Schrittmotorsteuerung
Passend zur Steuerung Serie C5 mit 3 EndstufenWir empfehlen, die Steuerung gleich mit dem Entstörsatz zur Verbesserung der EMV-Eigenschaften und der Nothalt-Schaltung zur Erhöhung der Betriebssicherheit aufzubauen. Der nachträgliche Einbau ist zwar möglich, erfordert aber einen erhöhten Aufwand, da Teile der Verdrahtung dann neu installiert werden müssen.
Der Einbau der Komponenten wird in der Bauanleitung der Steuerung beschrieben.

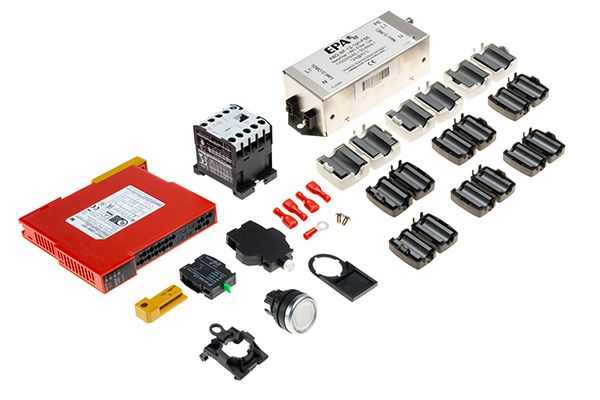

Lieferumfang
Entstörsatz:
1 x Hochleistungs-Kompaktfilter 250 V /10 A einphasig / zweistufig, 10 kHz ... 30 MHz
2 x Flachkopfschraube M4 x 6
1 x Ringkabelschuh 0,50 ... 1 mm², M5
4 x Flachsteckhülse 0,50 ... 1 mm²
3 x Klappferrit 25 MHz: 151 Ω / 100 MHz: 270 Ω
6 x Klappferrit 25 MHz: 141 Ω / 100 MHz: 241 Ω
Nothalt-Modul:
1 x Not-Aus-Relais 24V DC OMRON Sicherheitsschaltung, 2S
1 x Leistungsschütz DILEM-01-G 24 V/DC, 4kW, 3 x 400 V + 1 Ö
1 x Leuchtdrucktaste Weiß, IP67, rund
1 x LED-Element Weiß 12 ... 30 V AC/DC
1 x Schildträger schwarz für Einlegeschilder
1 x Kontaktelement Schließer LA42, Frontbefestigung
1 x Bezeichnungsschild "Reset" (klein) für Tasterbezeichnung
Hersteller: | Verantwortliche Person: |
| Sicherheitshinweise: | ||
 | 1. | Immer die Schutz- und Warnhinweise in den vorhandenen Dokumenten nachlesen und beachten. |
| 2. | Der Aufbau, Inbetriebnahme und Betrieb erfordern spezielle Sachkenntnisse über Maschinen und deren sachgemäße Bedienung, sowie Basiswissen zur Elektrotechnik. Die Hinweise – unter anderem in den Beschreibungen dazu - sind sorgfältig zu beachten. | |
| 3. | Der Standort zum Betrieb von Maschinen muss sicherstellen, dass unbefugte Personen – vor allem Kinder – ohne ausreichende Aufsicht, keinen Zugang haben. | |
| 4. | Die Verwendung von Bausätzen / Komponenten erfordern, in der Regel, zusätzliche Maßnahmen und Ergänzungen. | |
