Untergestelle - Überblick
Maschinengestelle

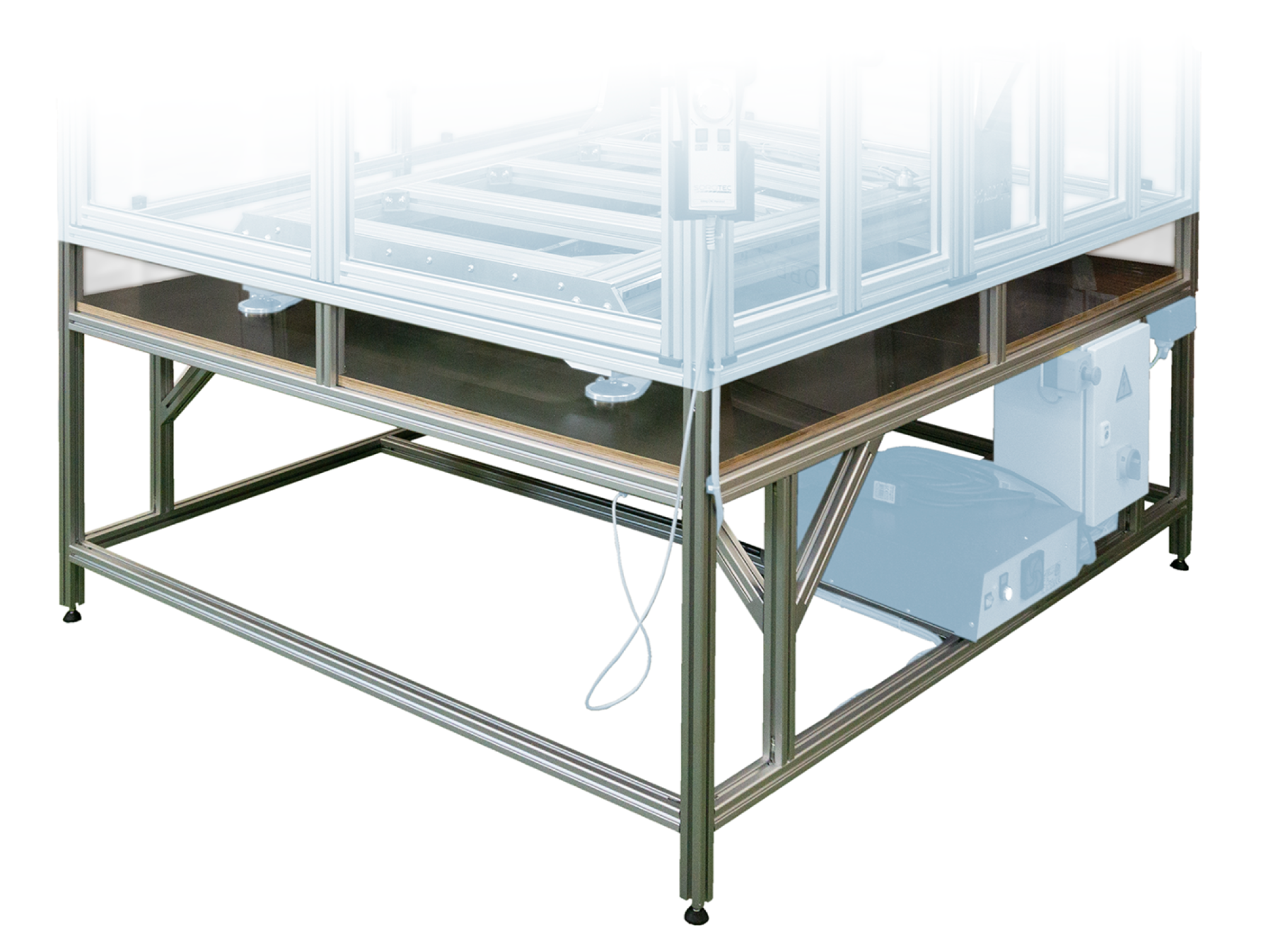

Hochwertiges Maschinengestell aus eloxierten Aluminium-Profilen.
- Robuster, leichter und stabiler Aufbau aus Aluminiumprofilen Nut 8, 40 x 40 mm
- Gestell komplett mit Maschinenauflagen und Stellfüßen
- Kompatibel zu unseren Einhausungen
- Ausgewählte Untergestelle mit verstärkten Maschinenaufnahmen
- Alle Größenangaben beziehen sich auf Außenmaße
- Alle Maschinengestelle haben eine Höhe von 880 mm über Grund
- Diese Maschinengestelle sind nicht kompatibel zu unseren Baureihen AluLine Heavy und AluLine Heavy Gantry
Benötigen Sie spezielle Anpassungen oder Erweiterungen?
Wir beraten Sie gerne und ausführlich!
| Außenmaß LxBxH (mm x mm x mm) |
Kompatibel zu | Verstärkte Maschinenauflage |
| 1000 x 800 x 880 | CL0403, HL4530 | --- |
| 1000 x 900 x 880 | CL0404, HL6045 | --- |
| 1000 x 1000 x 880 | CL0405 | --- |
| 1200 x 900 x 880 | CL0604, HL7545 | --- |
| 1200 x 1000 x 880 | BL0605, CL0605 | --- |
| 1200 x 1100 x 880 | --- | |
| 1200 x 1200 x 880 | BL0607 | --- |
| 1200 x 1300 x 880 | --- | |
| 1300 x 1200 x 880 | AL0605 | x |
| 1300 x 1400 x 880 | AL0607 | x |
| 1300 x 1700 x 880 | AL0610 | x |
| 1400 x 900 x 880 | CL0804 | --- |
| 1400 x 1000 x 880 | CL0805 | --- |
| 1400 x 1200 x 880 | CL0807 | --- |
| 1500 x 1000 x 880 | --- | |
| 1500 x 1100 x 880 | HL10560 | --- |
| 1500 x 1200 x 880 | x | |
| 1500 x 1400 x 880 | x | |
| 1500 x 1700 x 880 | x | |
| 1600 x 1000 x 880 | BL1005, CL1005 | --- |
| 1600 x 1100 x 880 | --- | |
| 1600 x 1200 x 880 | BL1007, CL1007 | --- |
| 1600 x 1300 x 880 | --- | |
| 1800 x 1200 x 880 | AL1105 | x |
| 1800 x 1400 x 880 | AL1107 | x |
| 1800 x 1700 x 880 | AL1110 | x |
| 2000 x 1200 x 880 | x | |
| 2000 x 1400 x 880 | x | |
| 2000 x 1700 x 880 | x | |
| 2200 x 1200 x 880 | AL1505 | x |
| 2200 x 1400 x 880 | AL1507 | x |
| 2200 x 1700 x 880 | AL1510 | x |
| 2400 x 1200 x 880 | x | |
| 2400 x 1400 x 880 | x | |
| 2400 x 1700 x 880 | x |
Bauanleitung (englisch)Hersteller: | Verantwortliche Person: |
| Sicherheitshinweise: | ||
 | 1. | Immer die Schutz- und Warnhinweise in den vorhandenen Dokumenten nachlesen und beachten. |
| 2. | Der Aufbau, Inbetriebnahme und Betrieb erfordern spezielle Sachkenntnisse über Maschinen und deren sachgemäße Bedienung, sowie Basiswissen zur Elektrotechnik. Die Hinweise – unter anderem in den Beschreibungen dazu - sind sorgfältig zu beachten. | |
| 3. | Der Standort zum Betrieb von Maschinen muss sicherstellen, dass unbefugte Personen – vor allem Kinder – ohne ausreichende Aufsicht, keinen Zugang haben. | |
| 4. | Die Verwendung von Bausätzen / Komponenten erfordern, in der Regel, zusätzliche Maßnahmen und Ergänzungen. | |
