Sorotec Compact-Line 0805 Teilesatz

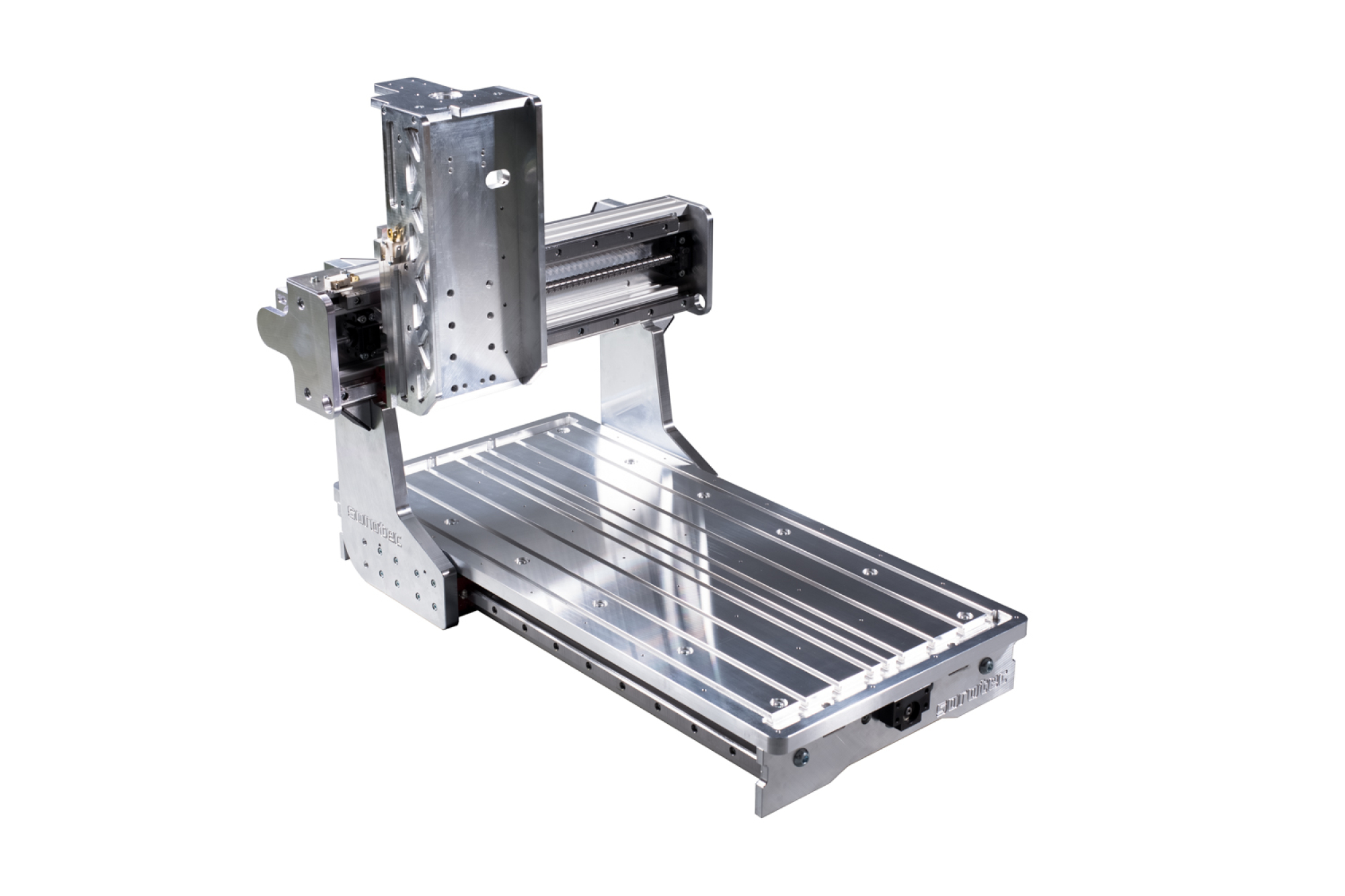

Die Compact-Line ist außergewöhnlich: Anders als sonst üblich integriert hier die Konstruktion die Nutenplatte über die bloße Aufspannung von Werkstücken hinaus als tragendes, kräfteführendes Bauelement. Hohe Steifigkeit bei vergleichsweise geringen Abmessungen ist die Folge.
Mit diesem Teilesatz erhalten Sie alle benötigten Teile für den mechanischen Aufbau. Die Schleppketten und Schrittmotoren sind nicht im Lieferumfang enthalten.
| Technische Daten | |
|---|---|
| Verfahrwege |
X: 820 mm |
| Durchlass unter Portal | 170 mm |
| Aufspannfläche | X: 1050 mm Y: 506 mm |
| Aufstellmaße |
L: 1120 mm |
| Führungen | Linearführungen Baugrösse 20 auf allen Achsen |
| Kugelumlaufspindeln Toleranzklasse T07 |
X: 16 x 10 mm Y: 16 x 10 mm Z: 16 x 5 mm |
| Gewicht ohne Zubehör | ca. 90 kg |
Lieferumfang:

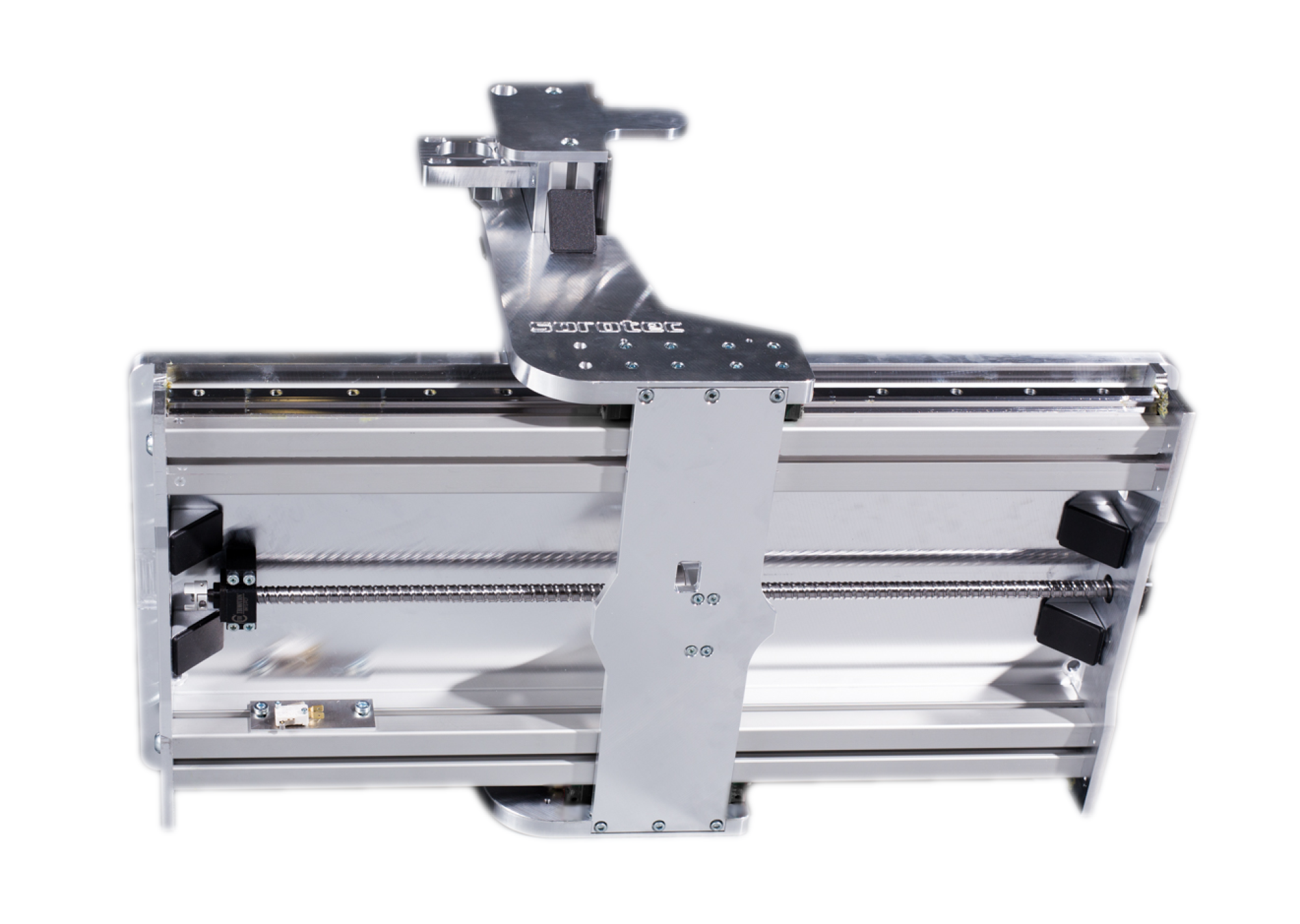

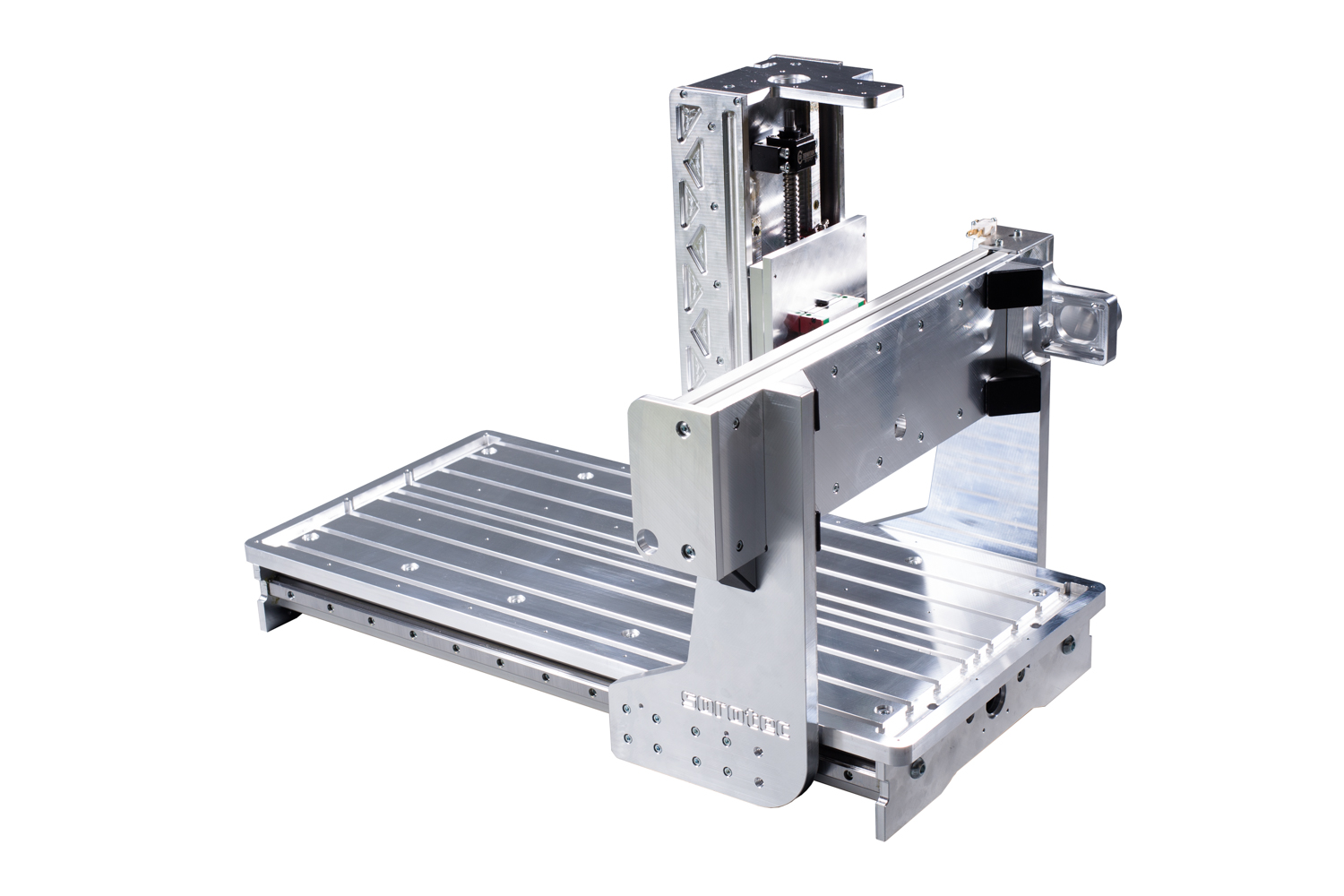

 Die Mechanik wird in Einzelteilen zur Selbstmontage geliefert. Die Bilder zeigen jeweils den fertig montierten Zustand.Die hier vorgestellte Teilesatz stellt nach der Fertigstellung eine in der EG-Maschinen-richtlinie so genannte "unvollständige Maschine" dar. Diese muss durch Hinzufügen weiterer Komponenten zu einer fertigen Maschine ergänzt werden. Dazu können die von Sorotec angebotene Umhausung und das Modul funktionale Sicherheit (Bedienerschutz) verwendet werden. Lesen Sie dazu auch das  Informationsblatt. |
- Integrierte T-Nutenplatte
- gefräste Führungsflächen
- Kompakte Aufstellfläche

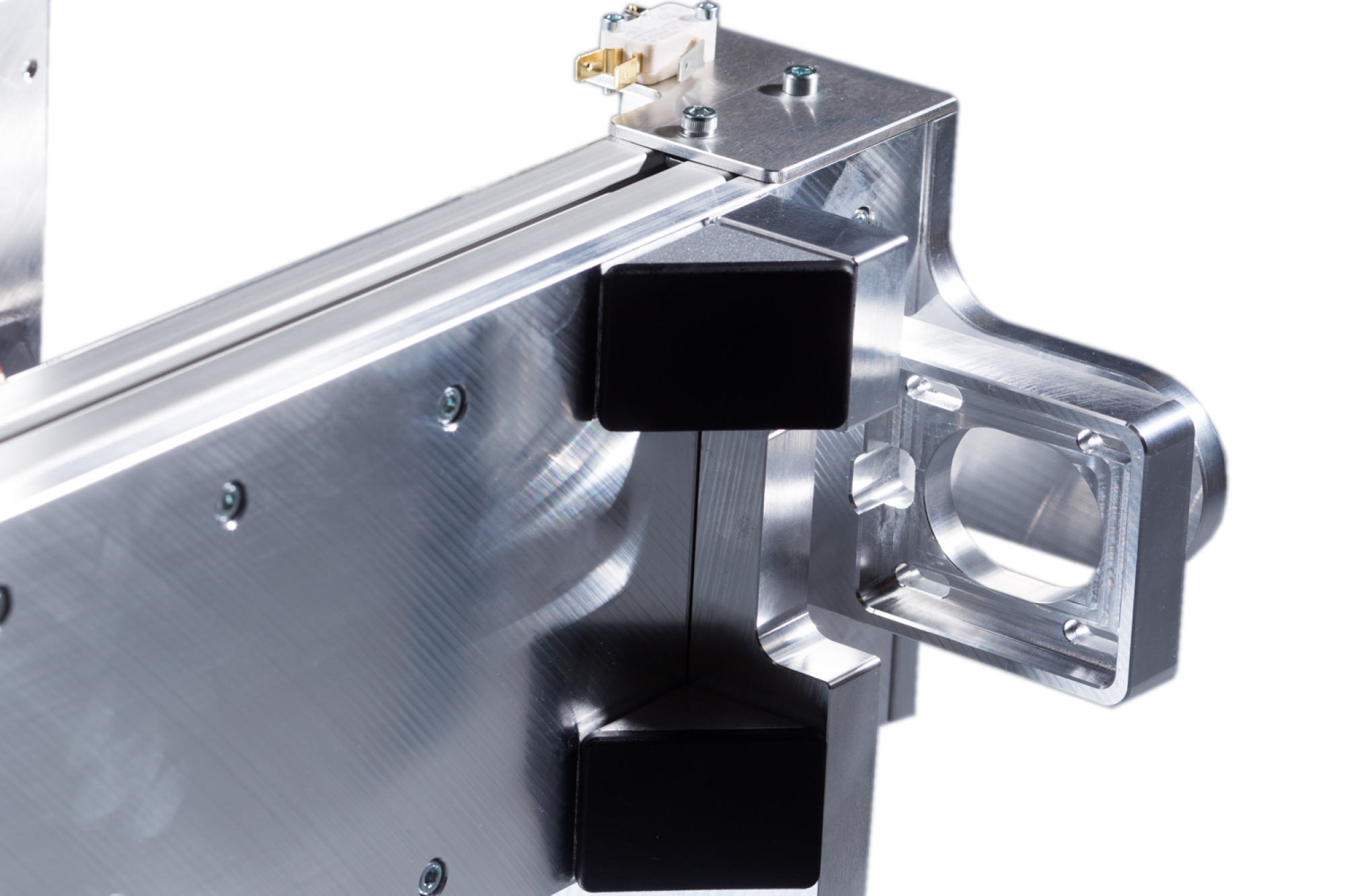

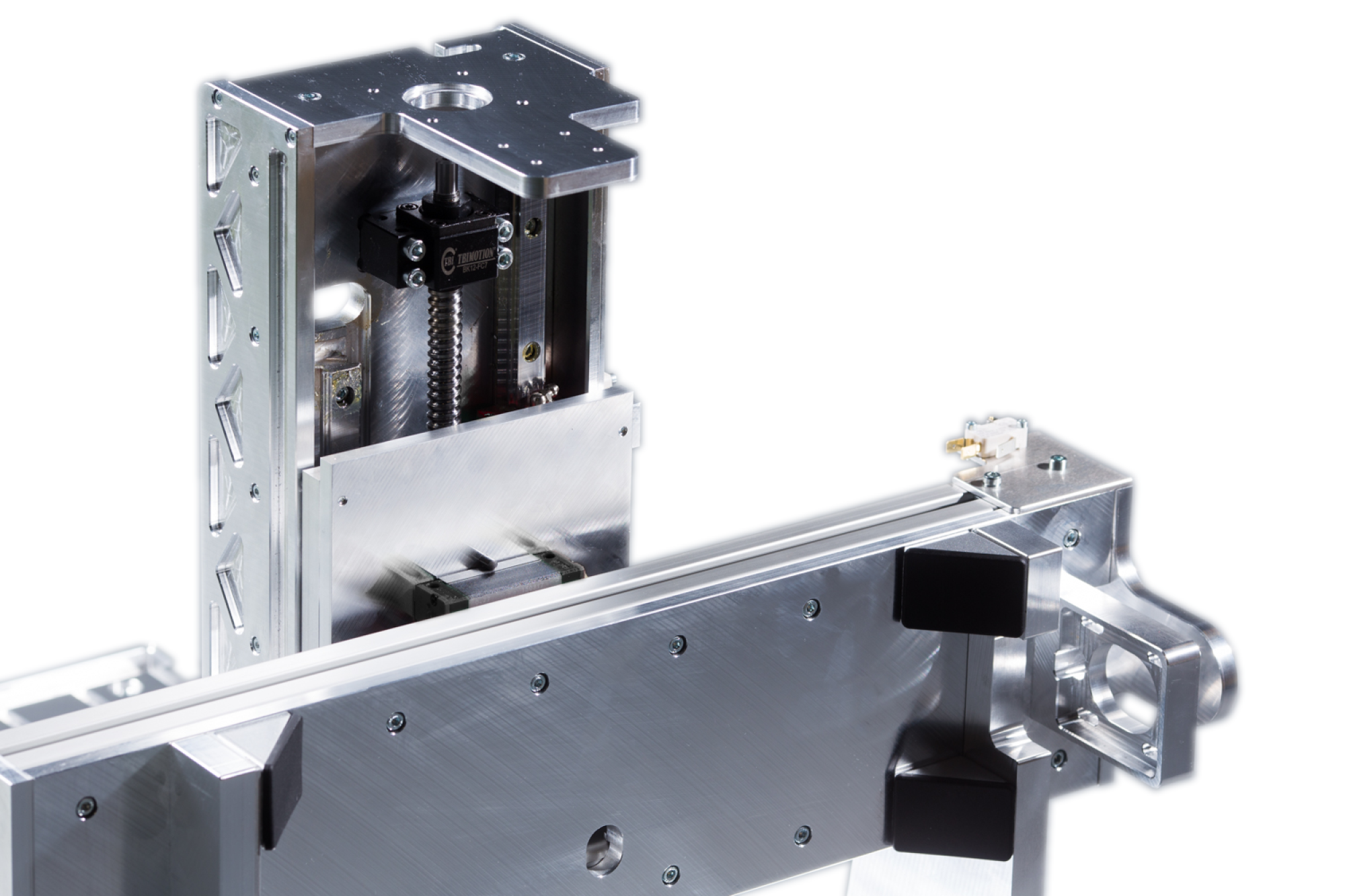

- Aluprofile und Frästeile zum Aufbau der Maschine
- 20er vorgespannte Linearführungen und Führungswagen

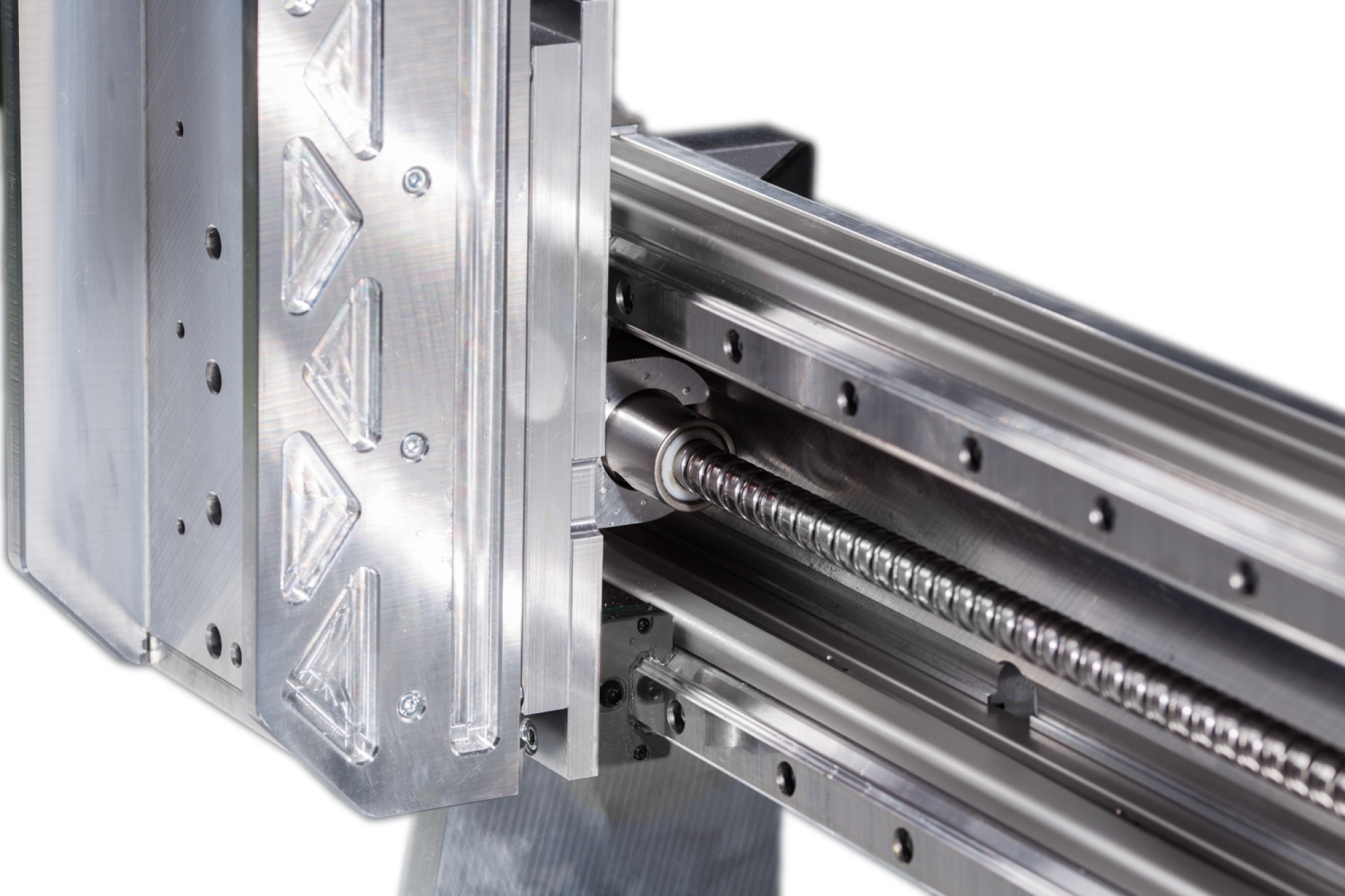

- HIWIN Kugelumlaufspindeln
- HTD Zahnriemen und Riemenräder (für 8er Welle)
- Mechanische Referenzschalter für alle Achsen
- Kompletter Schraubensatz
- Montageanleitung
Erhältliches Zubehör:
- Vakuumtisch
- Elektromontagesatz
- Maschinenfüsse
- Schrittmotoren
- Schrittmotorsteuerungen
- Schleppketten
- Steuersoftware
- CAD/CAM Systeme
- Frässpindeln (mit und ohne Werkzeugwechsler)
- Untergestell
- Minimalmengenschmierungen
- Umhausung
- weiteres Zubehör
Dieser Artikel kann aus logistischen Gründen nur per Spedition ausgeliefert werden. Daher kann der Artikel nicht über unseren Shop erworben werden. Schreiben Sie uns an. Gerne erstellen wir Ihnen ein individuelles Angebot inkl. der Transportkosten.
Wartungsanleitung CL (deutsch)Hersteller: | Verantwortliche Person: |
| Sicherheitshinweise: | ||
 | 1. | Immer die Schutz- und Warnhinweise in den vorhandenen Dokumenten nachlesen und beachten. |
| 2. | Der Aufbau, Inbetriebnahme und Betrieb erfordern spezielle Sachkenntnisse über Maschinen und deren sachgemäße Bedienung, sowie Basiswissen zur Elektrotechnik. Die Hinweise – unter anderem in den Beschreibungen dazu - sind sorgfältig zu beachten. | |
| 3. | Der Standort zum Betrieb von Maschinen muss sicherstellen, dass unbefugte Personen – vor allem Kinder – ohne ausreichende Aufsicht, keinen Zugang haben. | |
| 4. | Die Verwendung von Bausätzen / Komponenten erfordern, in der Regel, zusätzliche Maßnahmen und Ergänzungen. | |
