Sorotec Compact-Line 0804 Teilesatz
Die Baureihe Compact-Line ist außergewöhnlich: Anders als sonst üblich integriert hier die Konstruktion die Nutenplatte über die bloße Aufspannung von Werkstücken hinaus als tragendes, kräfteführendes Bauelement. Hohe Steifigkeit bei vergleichsweise geringen Abmessungen ist die Folge.
Mit diesem Teilesatz erhalten Sie alle benötigten Teile für den mechanischen Aufbau. Die Schleppketten und Schrittmotoren sind nicht im Lieferumfang enthalten.
| Technische Daten (Standardausführung) | |
|---|---|
| Verfahrwege | X: 820 mm Y: 410 mm Z: 140 mm |
| Durchlass unter Portal | 170 mm |
| Aufspannfläche | X: 1050 mm Y: 406 mm |
| Aufstellmaße | L: 1120 mm B: 610 mm H: 750 mm |
| Linearführungen | Blue Line HGR20 auf allen Achsen |
| Anzahl Blocklaufwagen | X: 2 x 2 Y: 3 Z: 3 |
| Kugelumlaufspindeln | Blue Line Toleranzklasse T07 auf allen Achsen X: 16 x 10 mm Y: 16 x 10 mm Z: 16 x 05 mm |

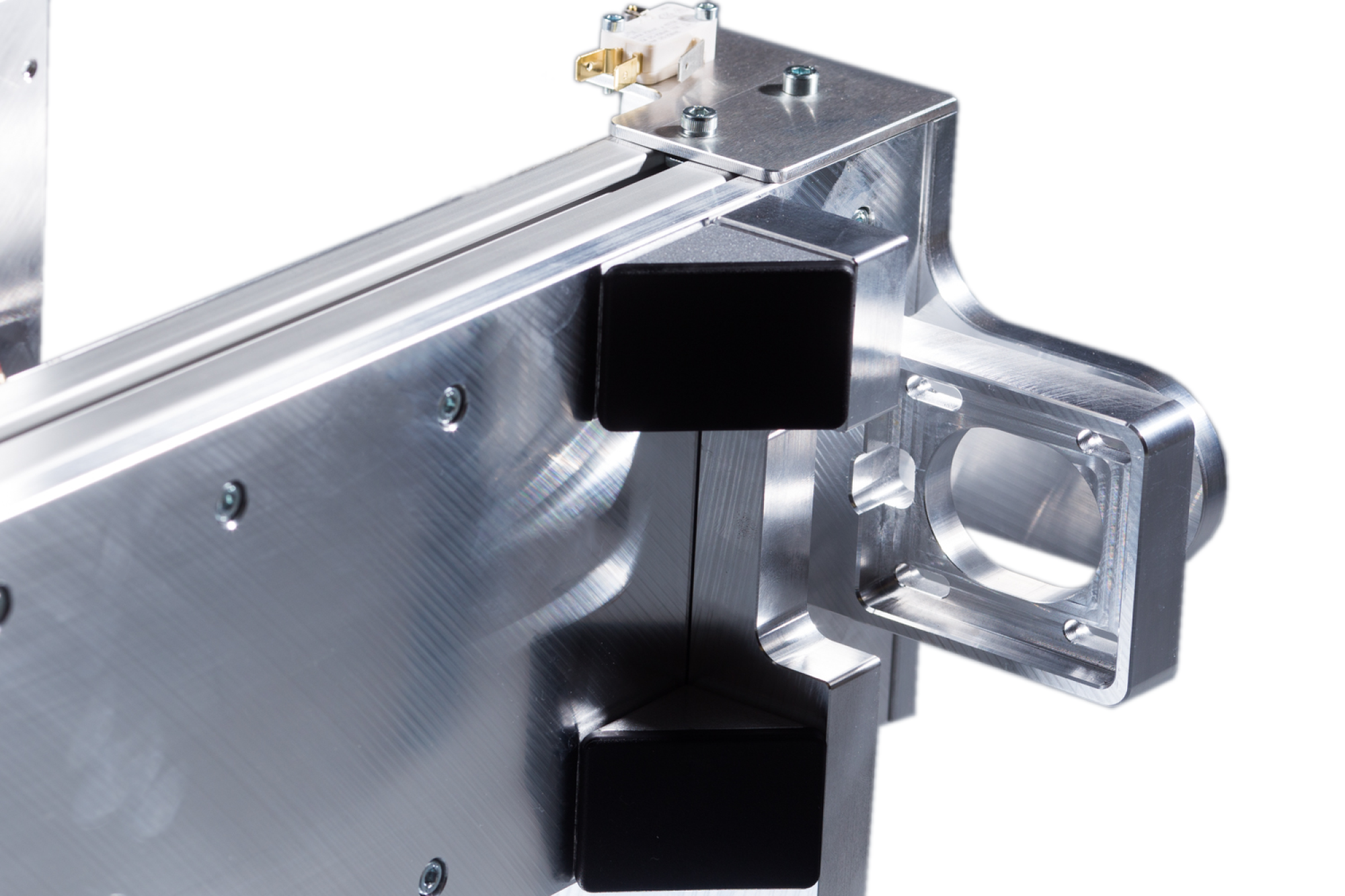

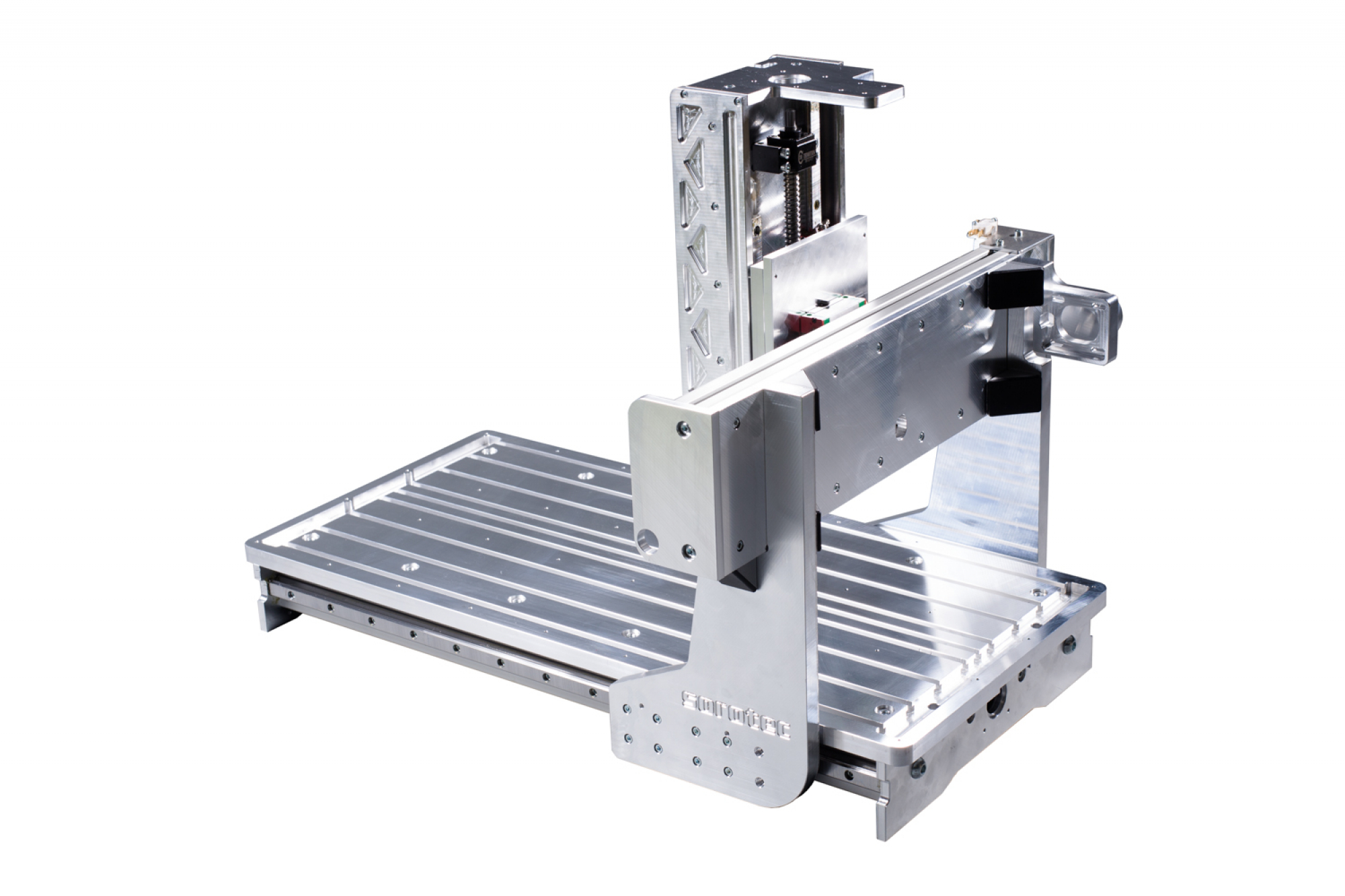

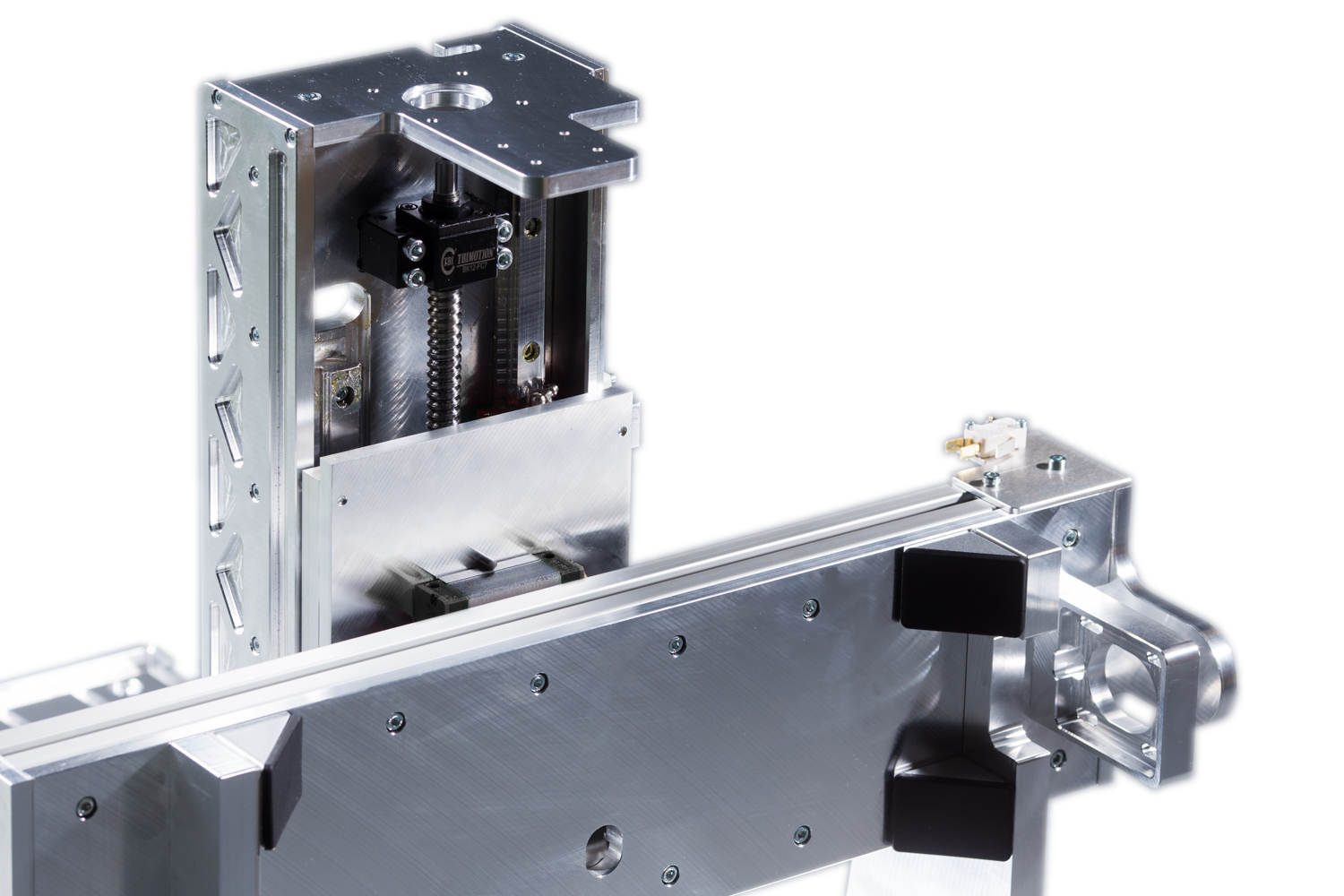

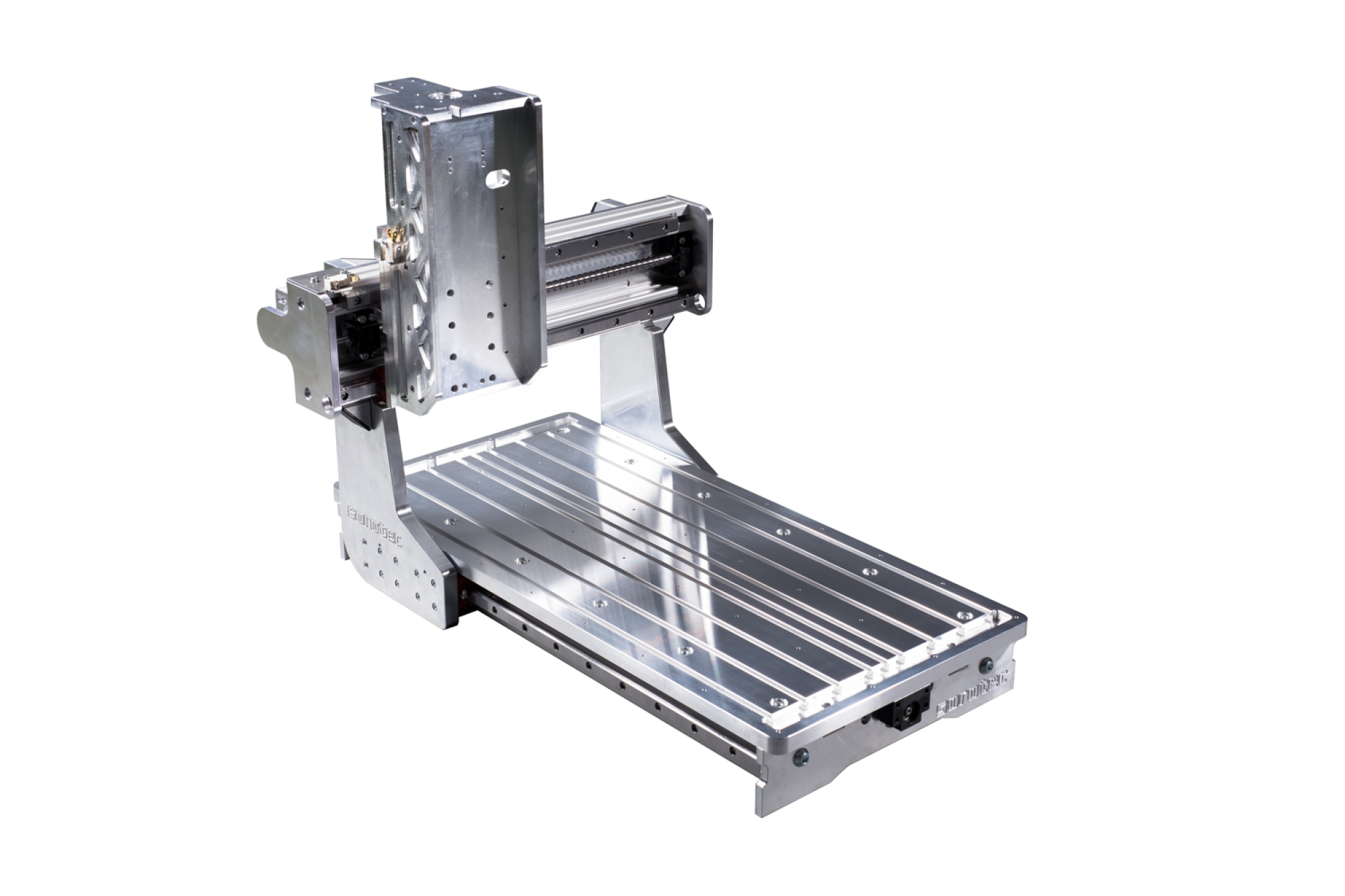

 Die Mechanik wird in Einzelteilen zur Selbstmontage geliefert. Die Bilder zeigen jeweils den fertig montierten Zustand.Der hier vorgestellte Teilesatz stellt nach der Fertigstellung eine in der EG-Maschinen-richtlinie so genannte "unvollständige Maschine" dar. Diese muss durch Hinzufügen weiterer Komponenten zu einer fertigen Maschine ergänzt werden. Dazu können die von Sorotec angebotene Umhausung und das Modul funktionale Sicherheit (Bedienerschutz) verwendet werden. Lesen Sie dazu auch das  Informationsblatt |
Lieferumfang
- Teilesatz Mechanik
- Integrierte T-Nutenplatte
- Gefräste Führungsflächen
- Blue Line Linearführungen HGR20 und Führungswagen mit mittlerer Vorspannung
- HIWIN Kugelumlaufspindeln spielfrei
- Mechanische Referenzschalter für alle Achsen
- Kompletter Schraubensatz
- Montageanleitung
