Teilesatz PRO-Steuerung ITG drei Achsen Benezan
Teilesatz PRO-Steuerung ITG drei Achsen Benezan
Inklusive PRO-Gehäuse und Benezan-Interface Advance PRO.Dieser Steuerungsbausatzenthält alle Komponenten zum Aufbau einer Dreiachs-Steuerung für Schrittmotoren mit integrierter Endstufe (insbesondere die JMC Closed Loop-Systeme und die JMC Servomotoren).

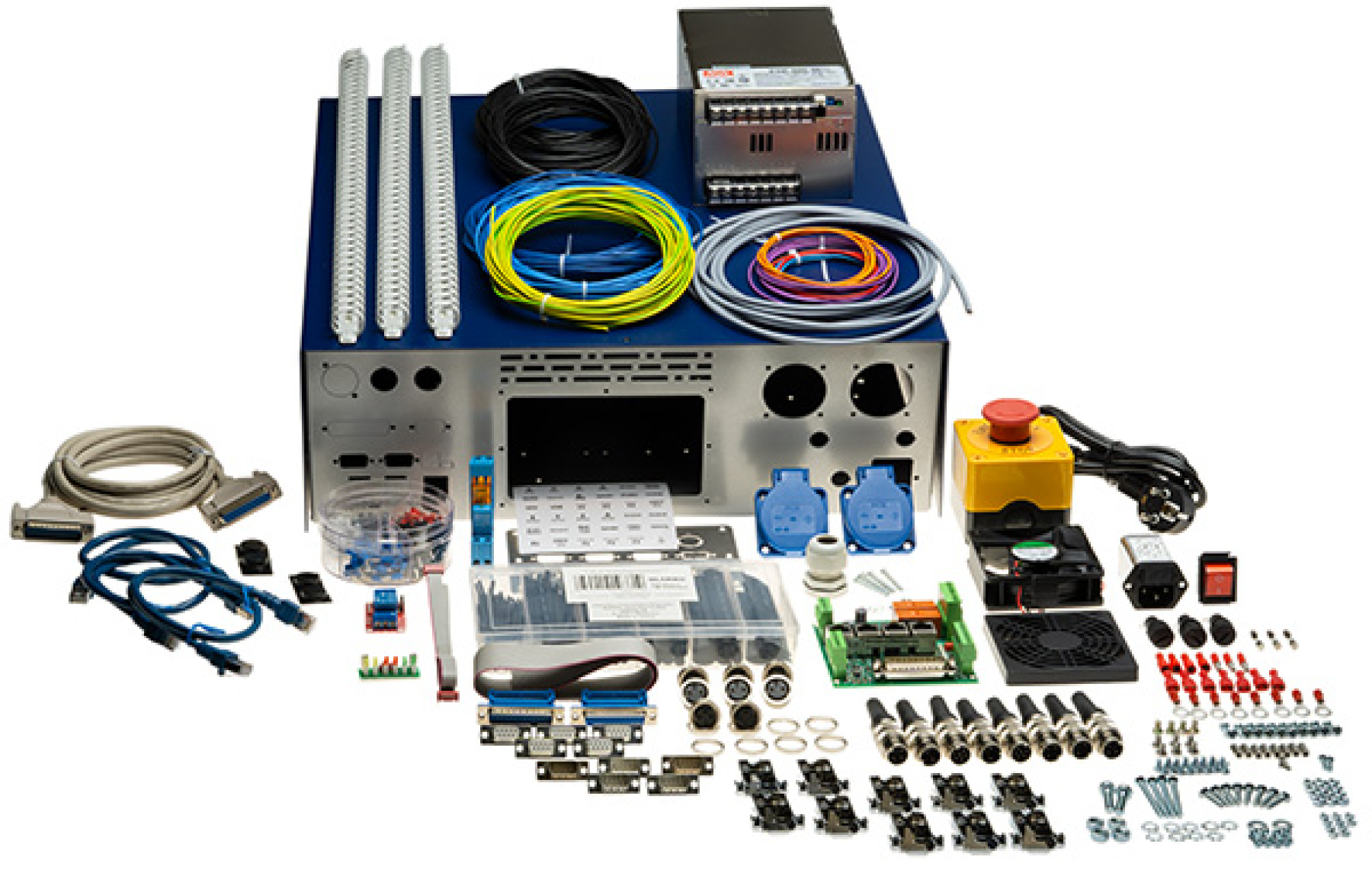

Lieferumfang:
- Benezan Breakoutboard mit 25 pol. Schnittstelle
- 48 V / 600 W Spannungsversorgung für Motoren
- Stahlblechgehäuse Tischversion 445 x 440 x 145 mm
- Industrie Steckverbindungen (B)
- Notaus Taster
- Aderleitungssatz
- Schaltplan
- Aufbauanleitung
- 3 x Motor Last
- 3 x Motor Ansteuerung
- 3 x Referenzschalter
- 1 x Notaus
- 1 x Bremse
- 1 x FU Ansteuerung (0 ... 10 V)
 |
Achtung Gefahr! Aufbau und Inbetriebnahme dürfen nur durch ausgebildetes und qualifiziertes Fachpersonal durchgeführt werden. |
Bauanleitung Bausatz Pro ITG Benezan (deutsch) Bauanleitung Bausatz Pro ITG Benezan (englisch) Installationshandbuch Interface Advanced Pro (deutsch) Anleitung Interface Advanced Pro Manual (englisch Datenblatt Schaltnetzteil 600 W (englisch) Datenblatt Finder-Relais (deutsch)
cnc.ini Anleitung zur Kabelkonfektionierung
