Teilesatz Basic-Line 1007 Konfigurator

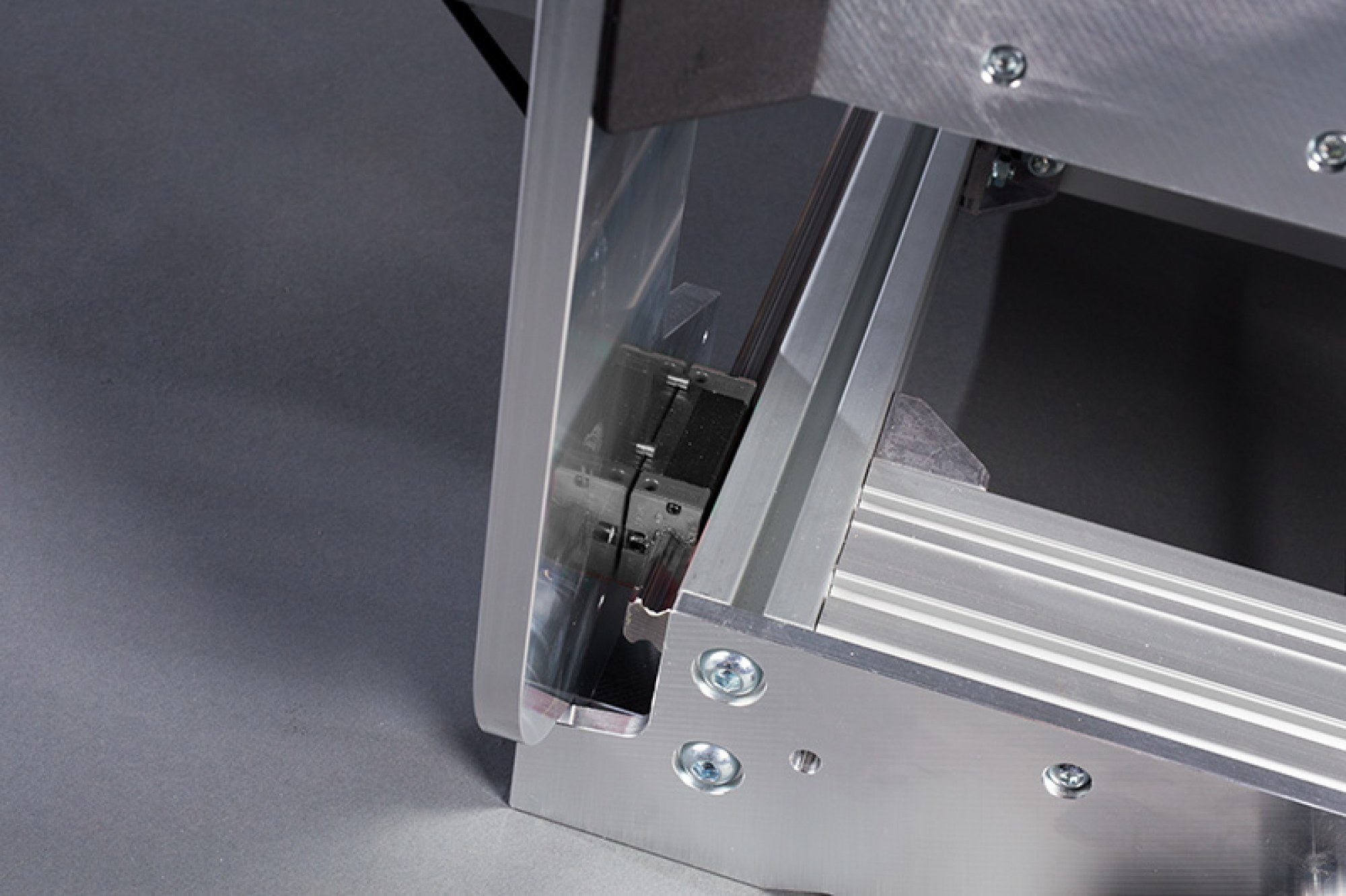

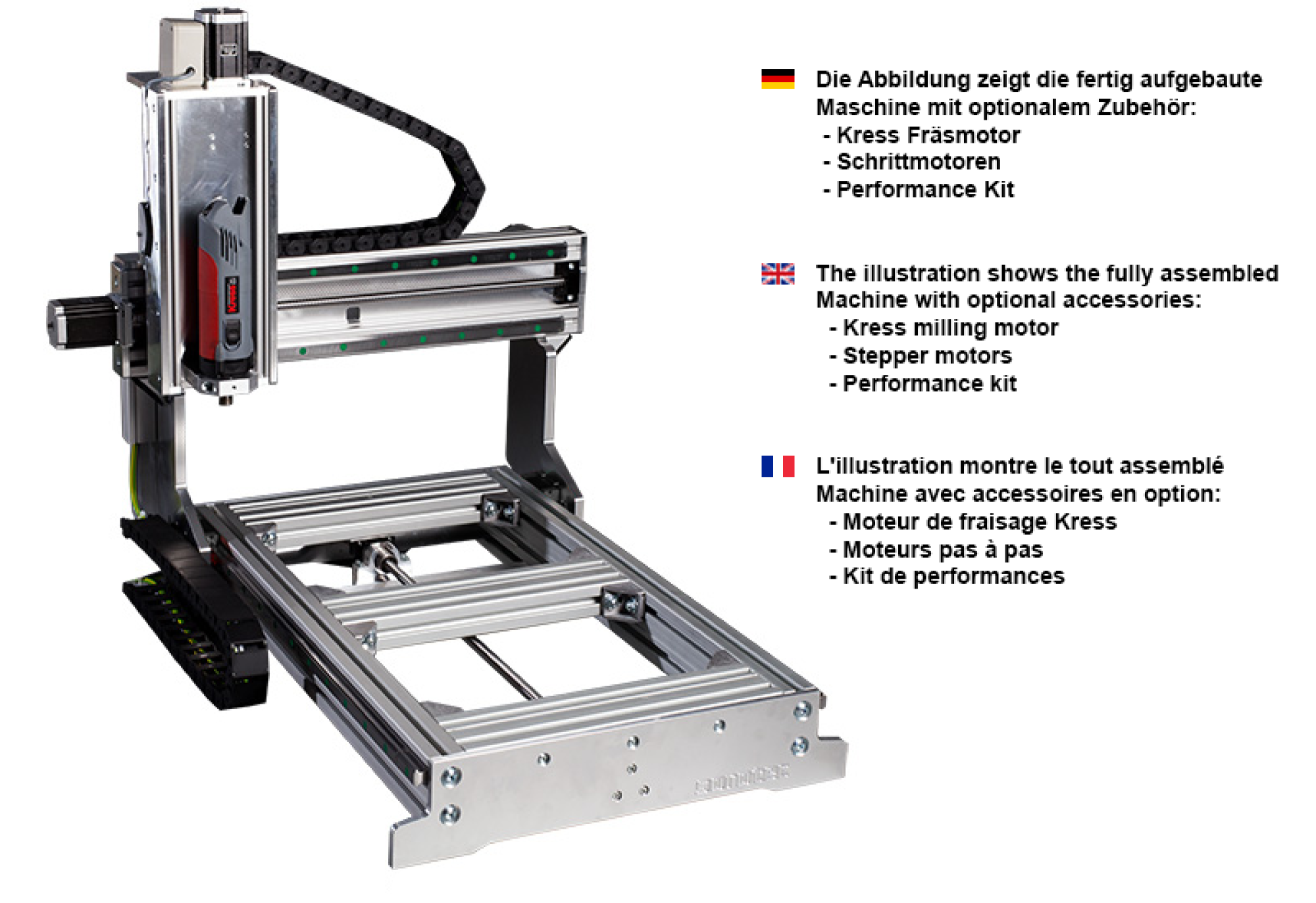

 Die Mechanik wird in Einzelteilen zur Selbstmontage geliefert. Die Bilder zeigen jeweils den fertig montierten Zustand.Der hier vorgestellte Teilesatz stellt nach der Fertigstellung eine in der EG-Maschinen-richtlinie so genannte "unvollständige Maschine" dar. Diese muss durch Hinzufügen weiterer Komponenten zu einer fertigen Maschine ergänzt werden. Dazu können die von Sorotec angebotene Umhausung und das Modul funktionale Sicherheit (Bedienerschutz) verwendet werden. Lesen Sie dazu auch das  Informationsblatt |
Lieferumfang
- Teilesatz Mechanik
- Performance Kit
Zusatzoptionen
- Aufspannplatte
- Antriebsmotoren
- Elektromontagesatz
- Stromversorgung der Spindel
- Spindelaufnahme
- Zubehör
Eigenschaften
- Gefräste Führungsflächen
- Kompakte Aufstellfläche
- Aluprofile und Frästeile zum Aufbau der Maschine
- BLUE LINE Linearführungen HGR20 und Führungswagen mit mittlerer Vorspannung

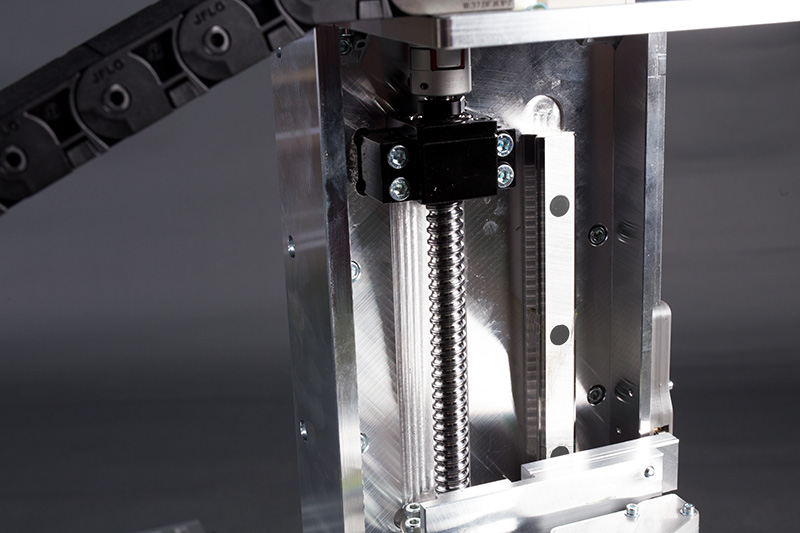

- BLUE LINE Kugelumlaufspindeln spielfrei
- Motoranschluss mittels Klauenkupplung an die Kugelumlaufspindel
- Mechanische Referenzschalter für alle Achsen
- Kompletter Schraubensatz
- Montageanleitung
| Technische Daten | |
|---|---|
| Verfahrwege | X: 1035 mm Y: 715 mm Z: 140 mm |
| Durchlass unter Portal | 180 mm |
| Aufspannfläche | X: 1240 mm Y: 730 mm |
| Aufstellmaße | L: 1350 mm B: 990 mm H: 820 mm |
| BLUE LINE Führungen | Linearführungen Baugrösse 20 auf allen Achsen |
| BLUE LINE Kugelumlaufspindeln Toleranzklasse T07 |
X: 16 x 10 mm Y: 16 x 10 mm Z: 16 x 5 mm |
| Gewicht ohne Zubehör | ca. 57kg |
Dieser Konfigurator verschafft einen Überblick über eine erste sinnvolle Kombination von mechanischem Teilesatz, Elektrik, Antrieben sowie häufig genutztem Zubehör.
Erhältliches Zubehör
- Performance Kit, empfohlen bei Bearbeitung von NE Metallen
- Vakuumtische
- T-Nuten - Platten
- Elektromontagesatz
- Maschinenfüsse
- Antriebe
- Steuerungen
- Steuersoftware
- Frässpindeln diverser Hersteller (mit und ohne Werkzeugwechsler)
- Untergestelle und Einhausungen
- Minimalmengenschmierungen
- Und vieles mehr...
Nähere Informationen zu Steuerungen und Frässpindeln finden Sie hier im Webshop.
Haben wir Ihr Interesse geweckt? Lust auf mehr
Kontaktieren Sie uns, wir beraten Sie gerne und erstellen für Sie ein Angebot, welches Ihre Anforderungen abdeckt.
Sie erreichen uns unter
sorotec@sorotec.de+49(0)7227 994255-0
Datenblatt BLHersteller: | Verantwortliche Person: |
| Sicherheitshinweise: | ||
 | 1. | Immer die Schutz- und Warnhinweise in den vorhandenen Dokumenten nachlesen und beachten. |
| 2. | Der Aufbau, Inbetriebnahme und Betrieb erfordern spezielle Sachkenntnisse über Maschinen und deren sachgemäße Bedienung, sowie Basiswissen zur Elektrotechnik. Die Hinweise – unter anderem in den Beschreibungen dazu - sind sorgfältig zu beachten. | |
| 3. | Der Standort zum Betrieb von Maschinen muss sicherstellen, dass unbefugte Personen – vor allem Kinder – ohne ausreichende Aufsicht, keinen Zugang haben. | |
| 4. | Die Verwendung von Bausätzen / Komponenten erfordern, in der Regel, zusätzliche Maßnahmen und Ergänzungen. | |
