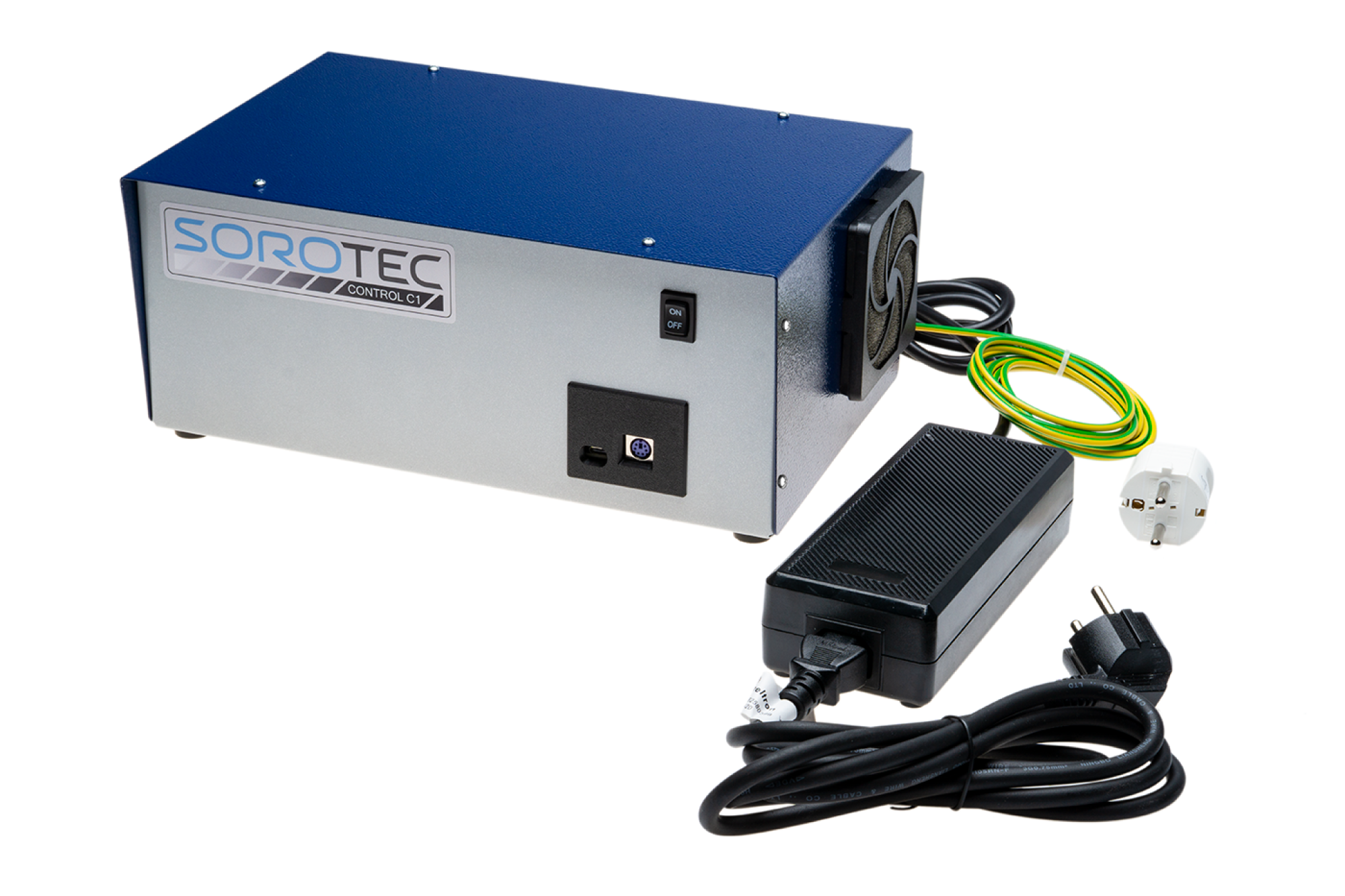

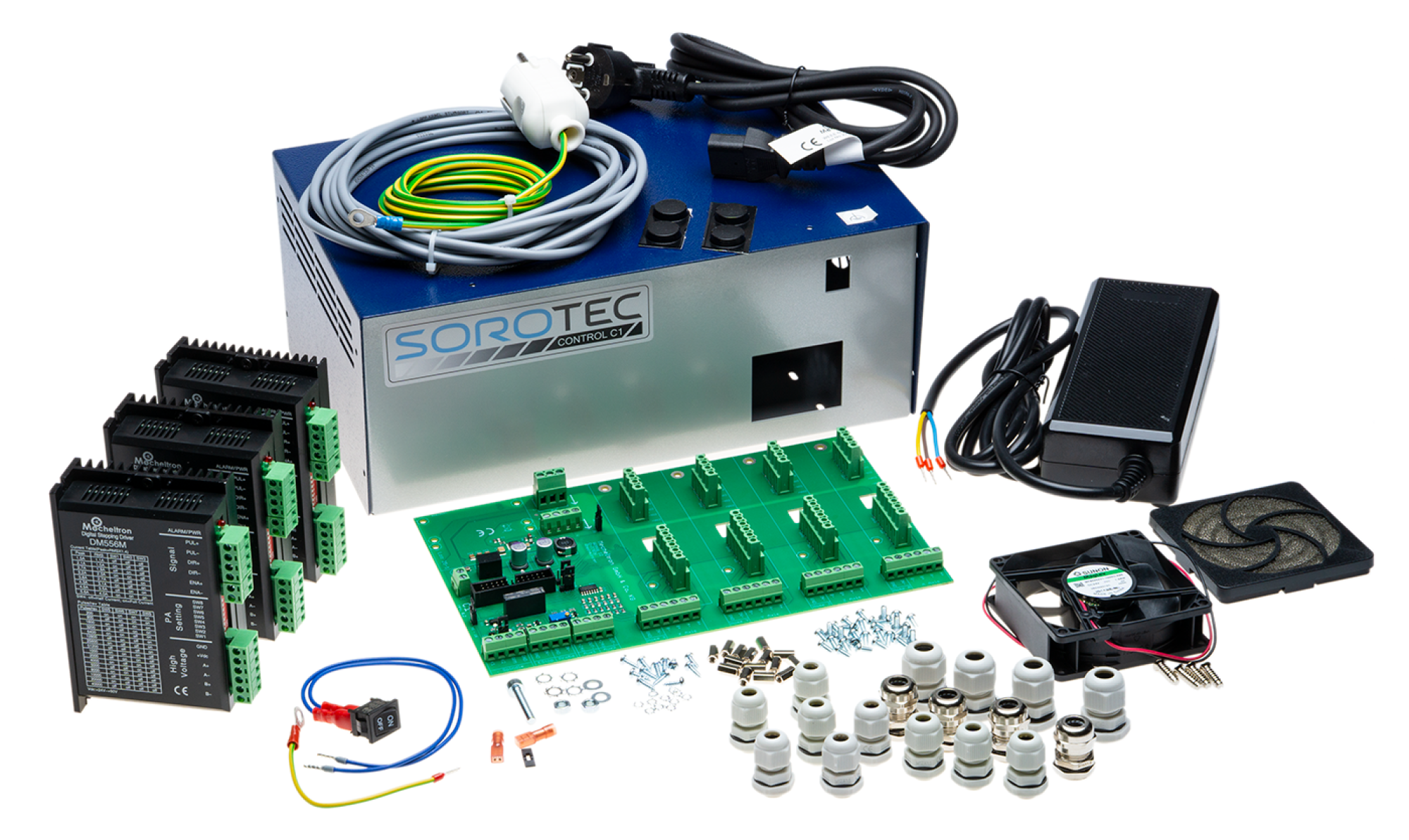

Steuerungen Serie C1 Konfigurator

Bewährt und speziell auf unsere Maschinen der Hobby-Line abgestimmt.

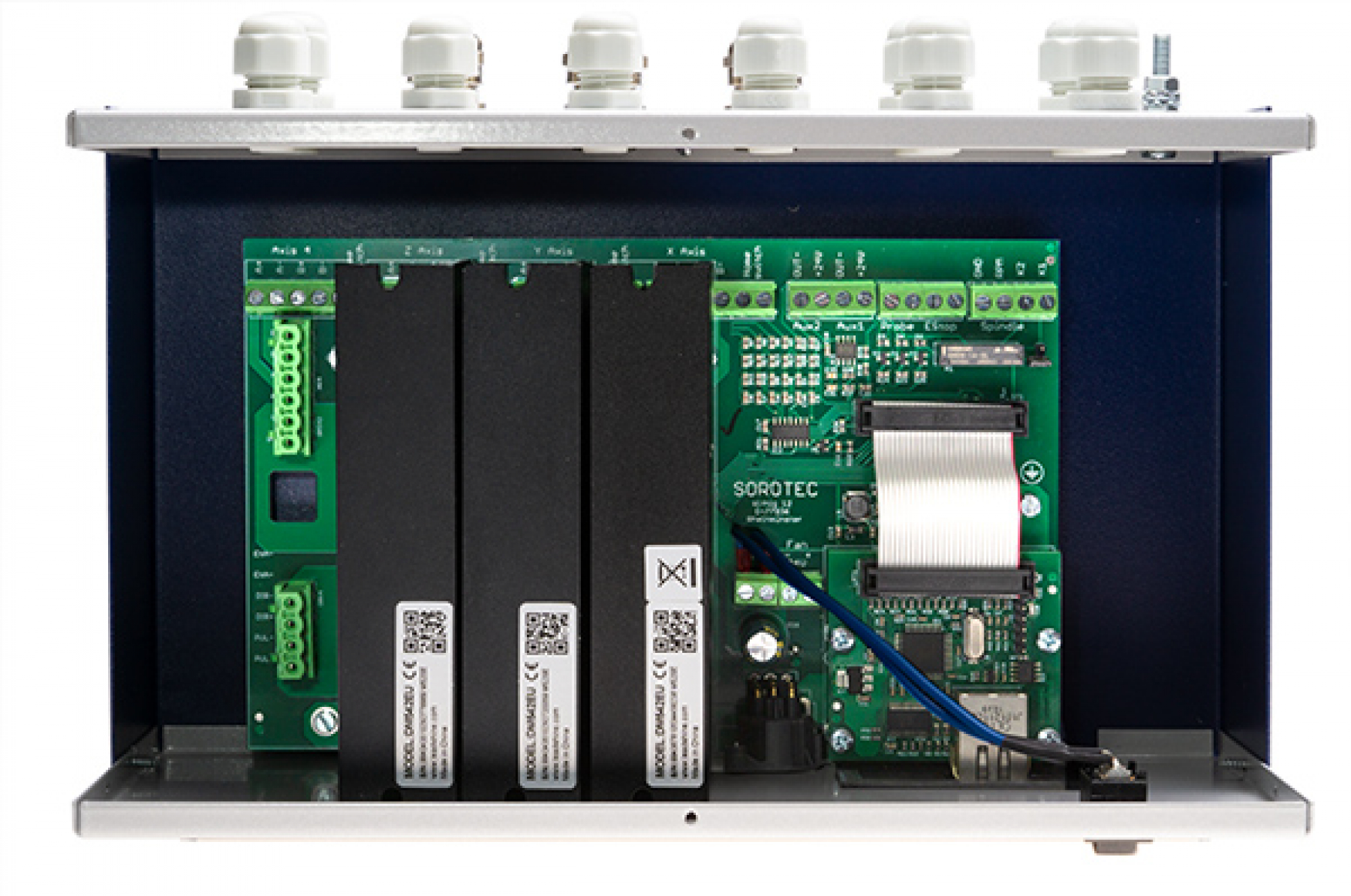

Sowohl das kompakte Stahlblechgehäuse als auch die Hauptplatine werden exklusiv für Sorotec gefertigt. Ein einfacher, ausführlich dokumentierter Aufbau, komplette Ausstattung mit Schnittstellen und nicht zuletzt ein erschwinglicher Preis setzen Maßstäbe in dieser Klasse.

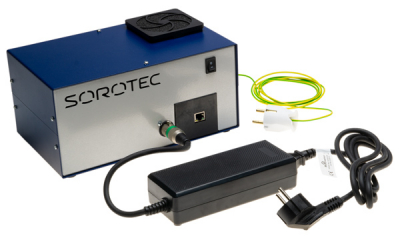

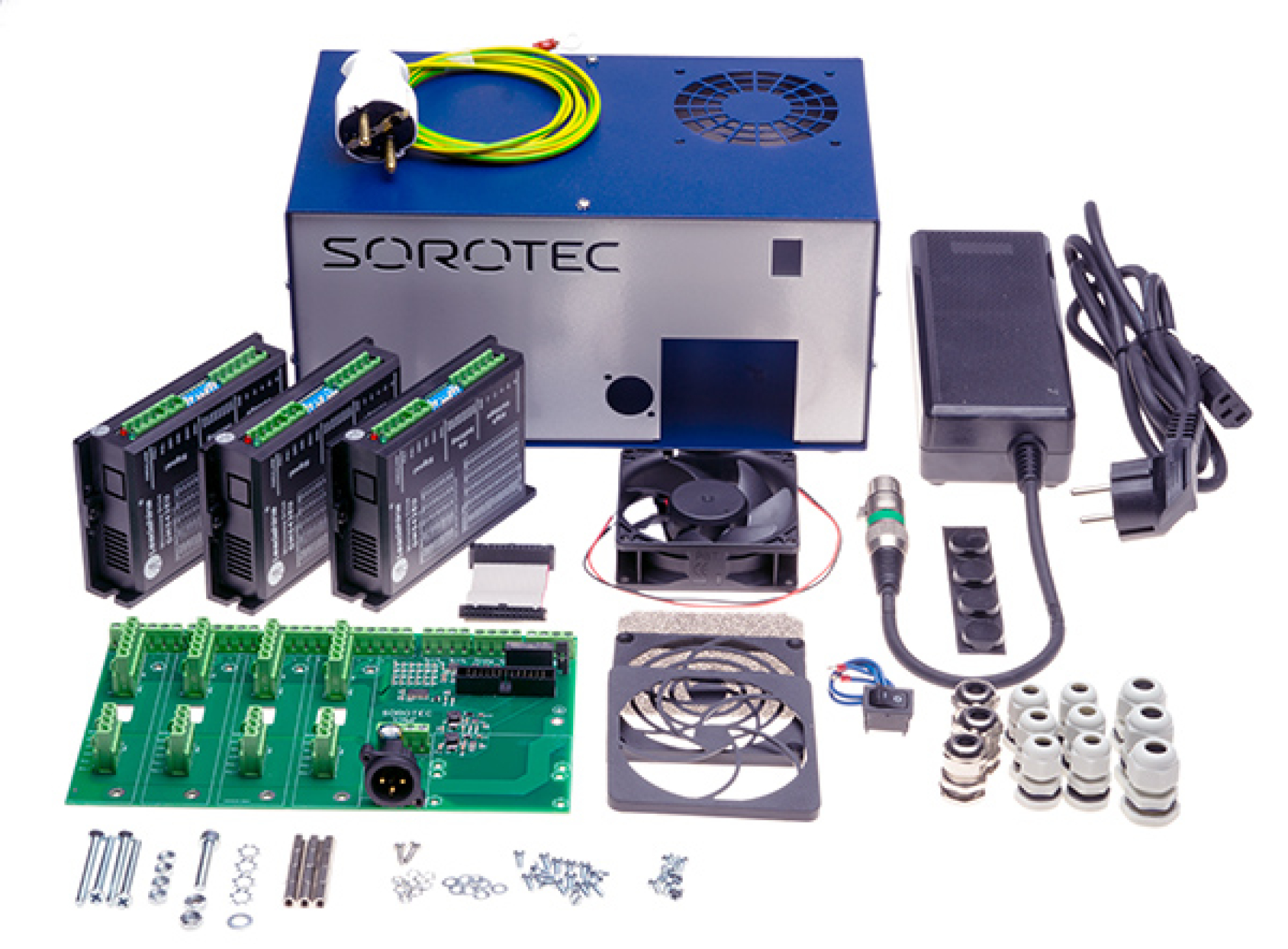

Die externe Stromversorgung über ein 36 V-Netzteil macht den Zusammenbau dieser Steuerung weit weniger kritisch, alle "gefährlichen" Teile und Verbindungen befinden sich außerhalb. Trotzdem bieten wir auf Nachfrage diese Steuerung auch fertig aufgebaut an – selber bauen sollte nur, wer will und kann.

Die Schnittstellen lassen nichts vermissen: Geschaltete Spindeln finden Anschluss. Werkzeuglängensensor, Nothalt, alles hat seinen Platz an der unmissverständlich beschrifteten Klemmenleiste. Zusätzlich stehen 24 V-Ausgänge zur Verfügung, um über die optional erhältliche Switchbox die 230 V für die Frässpindel oder Peripherie wie eine Spanabsaugung oder eine Minimalmengenschmierung zu schalten. Lediglich ein eventuell vorhandener Spindel-Lüfter sollte über ein separates Netzteil versorgt werden, da die Gesamtleistung der 24 V-Ausgänge auf 500 mA beschränkt ist.

Zur Anbindung an eine Steuersoftware steht eine Auswahl an Schnittstellen zur Verfügung.
Optional kann die Steuerung auch mit einer vierten Achse ausgestattet werden.

Beachten Sie, dass Estlcam keine vierte Achse unterstützt.
---------------------------------------------------------------------------------------
Wird die EdingCNC300 Variante gewählt können aus kostengründen keine Änderungen am Macro vorgenommen werden. Eine optionale Freischaltung zum vollen Funktionsumfang ist jederzeit möglich.
---------------------------------------------------------------------------------------
Maße:
B x H x T: 268 x 138 x 180 mm

Lieferumfang:

Anbindung Steuersoftware nach Auswahl

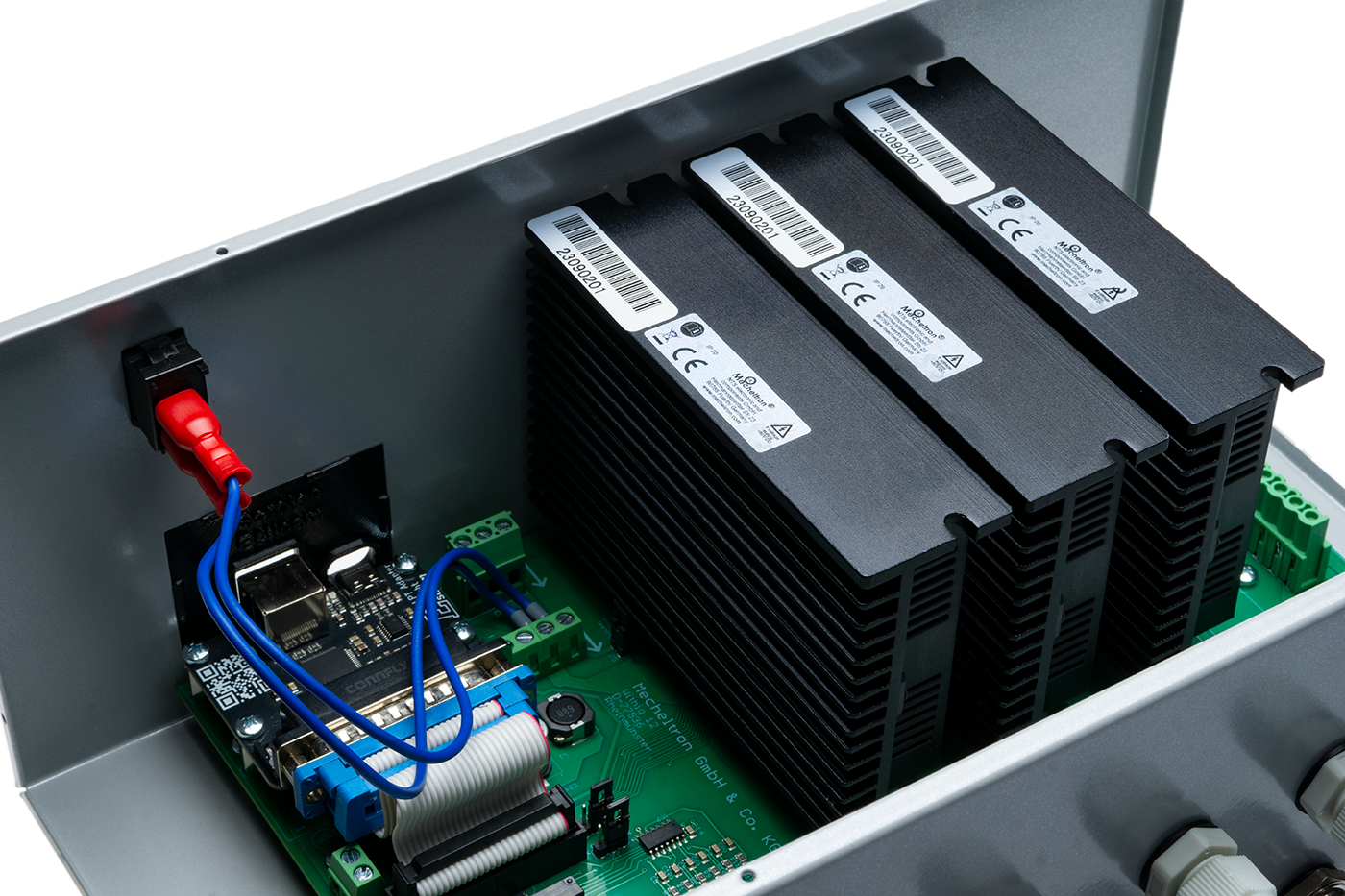

Endstufen: 3 x 4,2 A
Spannungsversorgung: 36 V Externes Netzteil

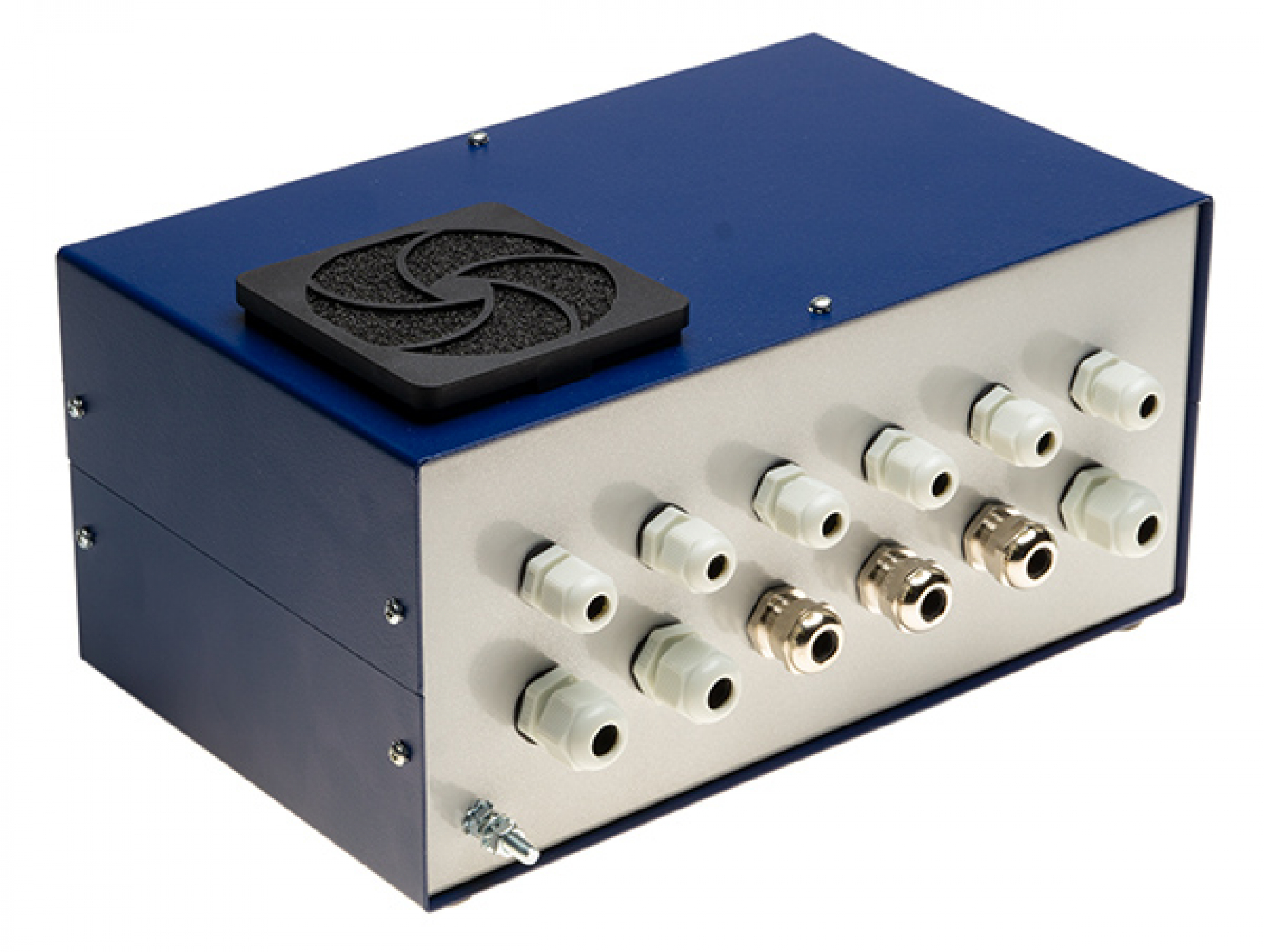

Gehäuse: Stahlblechgehäuse Serie C1

Option Aufbau zur Fertigsteuerung:

Aufbau der Steuerung durch qualifiziertes Fachpersonal
Test aller Funktionen
Prüfung gemäß VDE-Richtlinien
Zusendung von Schaltplan, Abnahmeprotokoll und VDE-Prüfungsprotokoll

Dokumentation

Montageanleitung Steuerung C1 (deutsch)

Montageanleitung Steuerung C1 (englisch)
