Basic-Line 0605 Konfigurator

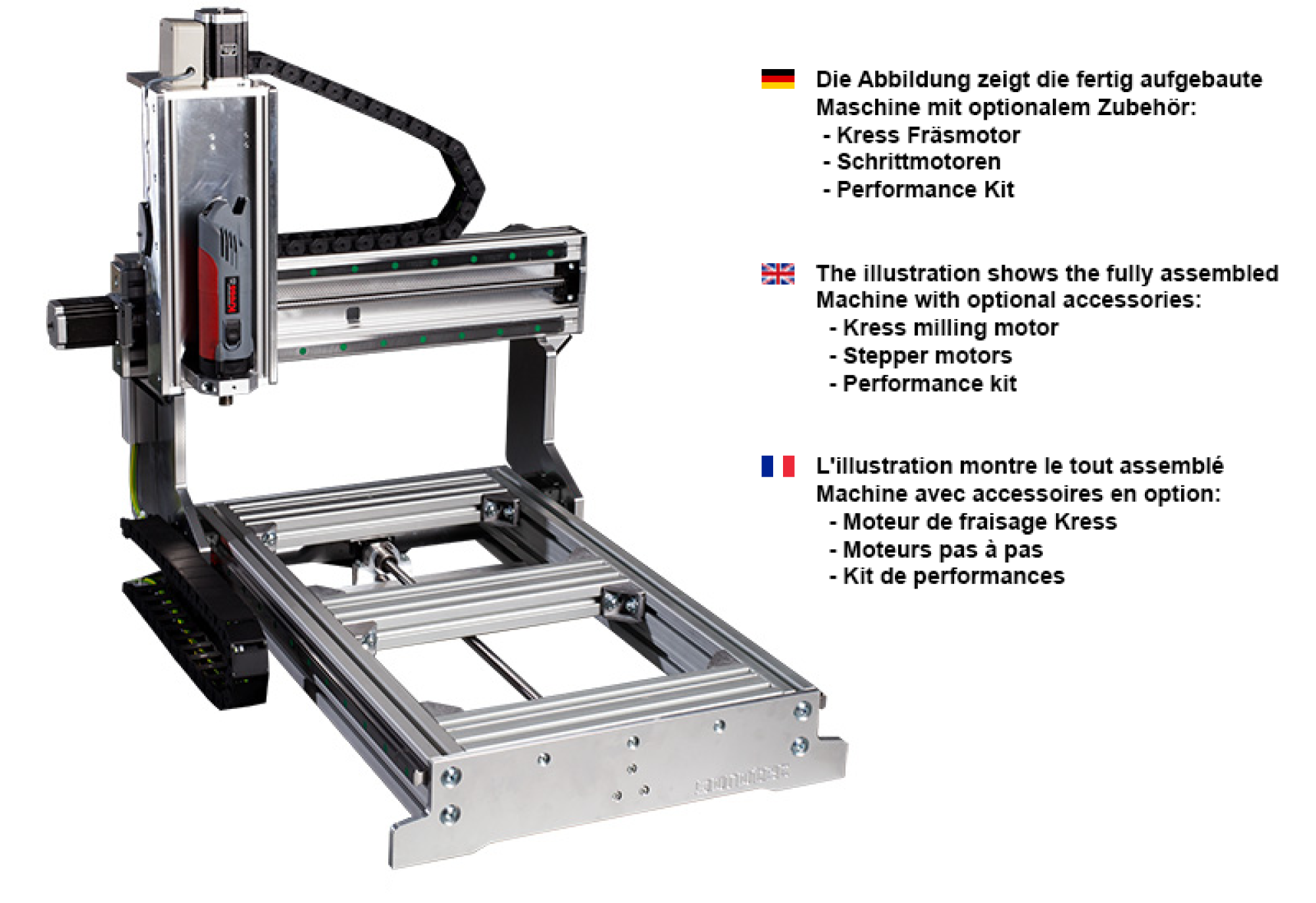

Die Mechanik wird in Einzelteilen zur Selbstmontage geliefert. Die Bilder zeigen jeweils den fertig montierten Zustand.

Der hier vorgestellte Teilesatz stellt nach der Fertigstellung eine in der EG-Maschinen-richtlinie so genannte "unvollständige Maschine" dar. Diese muss durch Hinzufügen weiterer Komponenten zu einer fertigen Maschine ergänzt werden. Dazu können die von Sorotec angebotene Umhausung und das Modul funktionale Sicherheit (Bedienerschutz) verwendet werden. Lesen Sie dazu auch das

Informationsblatt

Lieferumfang

Teilesatz Mechanik

Zusatzoptionen

Eigenschaften

Gefräste Führungsflächen
Kompakte Aufstellfläche
Aluprofile und Frästeile zum Aufbau der Maschine
BLUE LINE Linearführungen HGR20 und Führungswagen mit mittlerer Vorspannung

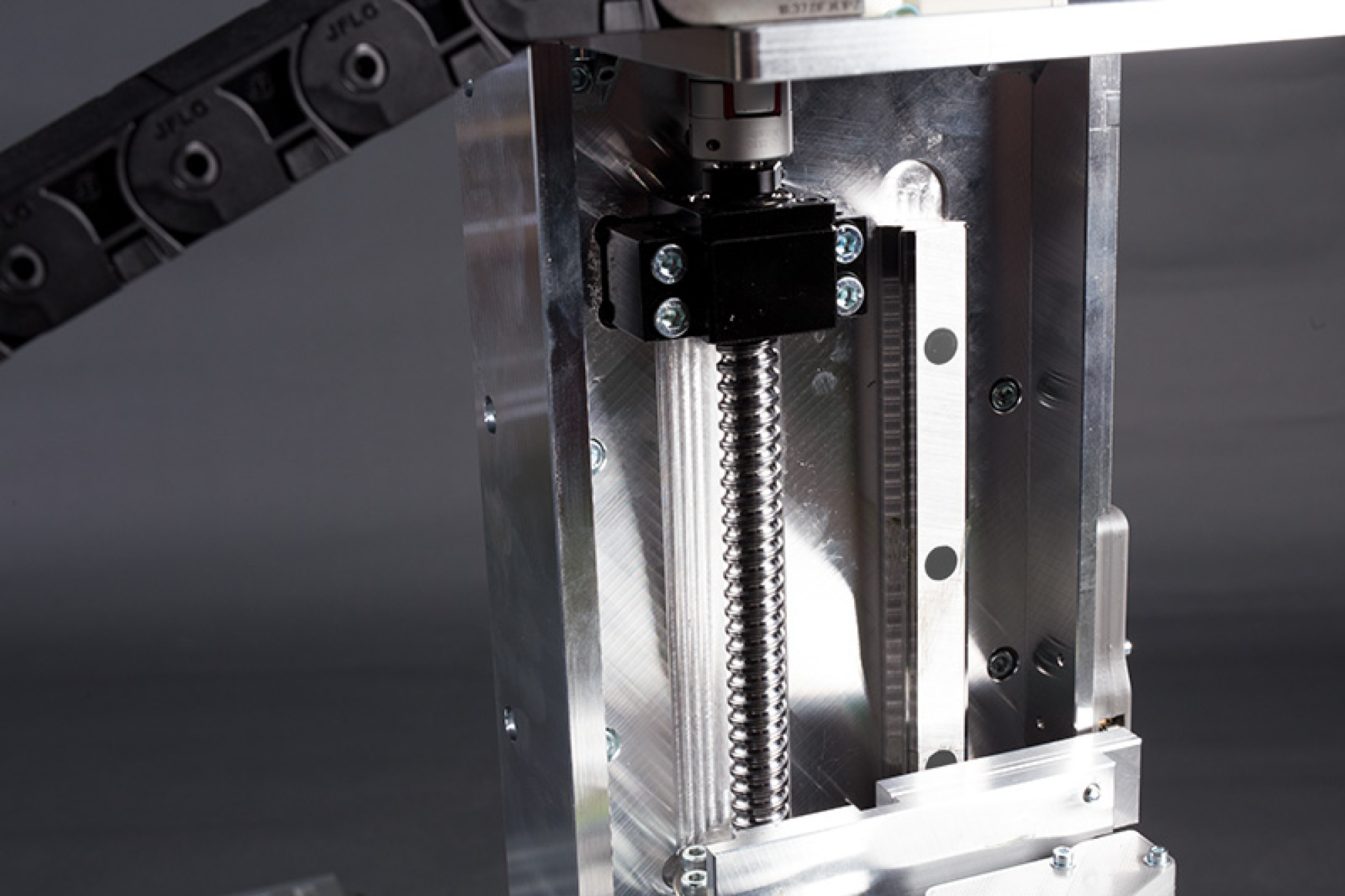

BLUE LINE Kugelumlaufspindeln spielfrei
Motoranschluss mittels Klauenkupplung an die Kugelumlaufspindel

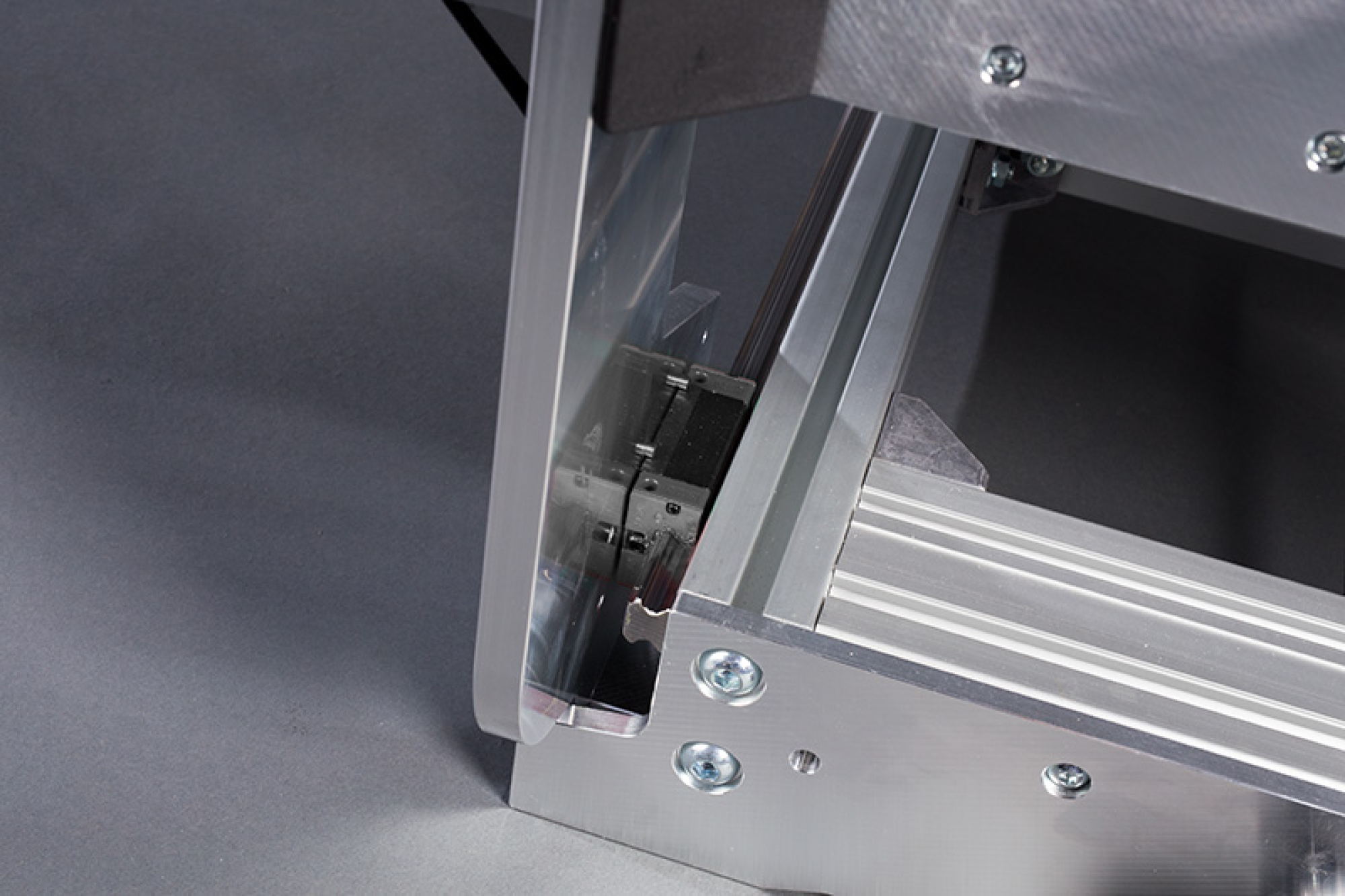

Mechanische Referenzschalter für alle Achsen
Kompletter Schraubensatz
Montageanleitung

Technische Daten
Verfahrwege	X: 635 mm Y: 515 mm Z: 140 mm
Durchlass unter Portal	180 mm
Aufspannfläche	X: 840 mm Y: 530 mm
Aufstellmaße	L: 950 mm B: 790 mm H: 820 mm
BLUE LINE Führungen	Linearführungen Baugrösse 20 auf allen Achsen
BLUE LINE Kugelumlaufspindeln Toleranzklasse T07	X: 16 x 10 mm Y: 16 x 10 mm Z: 16 x 5 mm
Gewicht ohne Zubehör	ca. 46kg

Dieser Konfigurator verschafft einen Überblick über eine erste sinnvolle Kombination von mechanischem Teilesatz, Elektrik, Antrieben sowie häufig genutztem Zubehör.

Erhältliches Zubehör

Performance Kit, empfohlen bei Bearbeitung von NE Metallen
Vakuumtische
T-Nuten - Platten
Elektromontagesatz
Maschinenfüsse
Antriebe
Steuerungen
Steuersoftware
Frässpindeln diverser Hersteller (mit und ohne Werkzeugwechsler)
Untergestelle und Einhausungen
Minimalmengenschmierungen
Und vieles mehr...

Nähere Informationen zu Steuerungen und Frässpindeln finden Sie hier im Webshop.

Haben wir Ihr Interesse geweckt? Lust auf mehr

Kontaktieren Sie uns, wir beraten Sie gerne und erstellen für Sie ein Angebot, welches Ihre Anforderungen abdeckt.

Sie erreichen uns unter

sorotec@sorotec.de
+49(0)7227 994255-0

Dokumentation

  Datenblatt BL

  Maschinenparameter Basic-Line (deutsch)

  Maschinenparameter Basic-Line (englisch)

  Wartungsanleitung Basic-Line (deutsch)

  Wartungsanleitung Basic-Line (englisch)

  Informationen zu Basis-Teilesätzen (deutsch)

  Informationen zu Basis-Teilesätzen (englisch)
