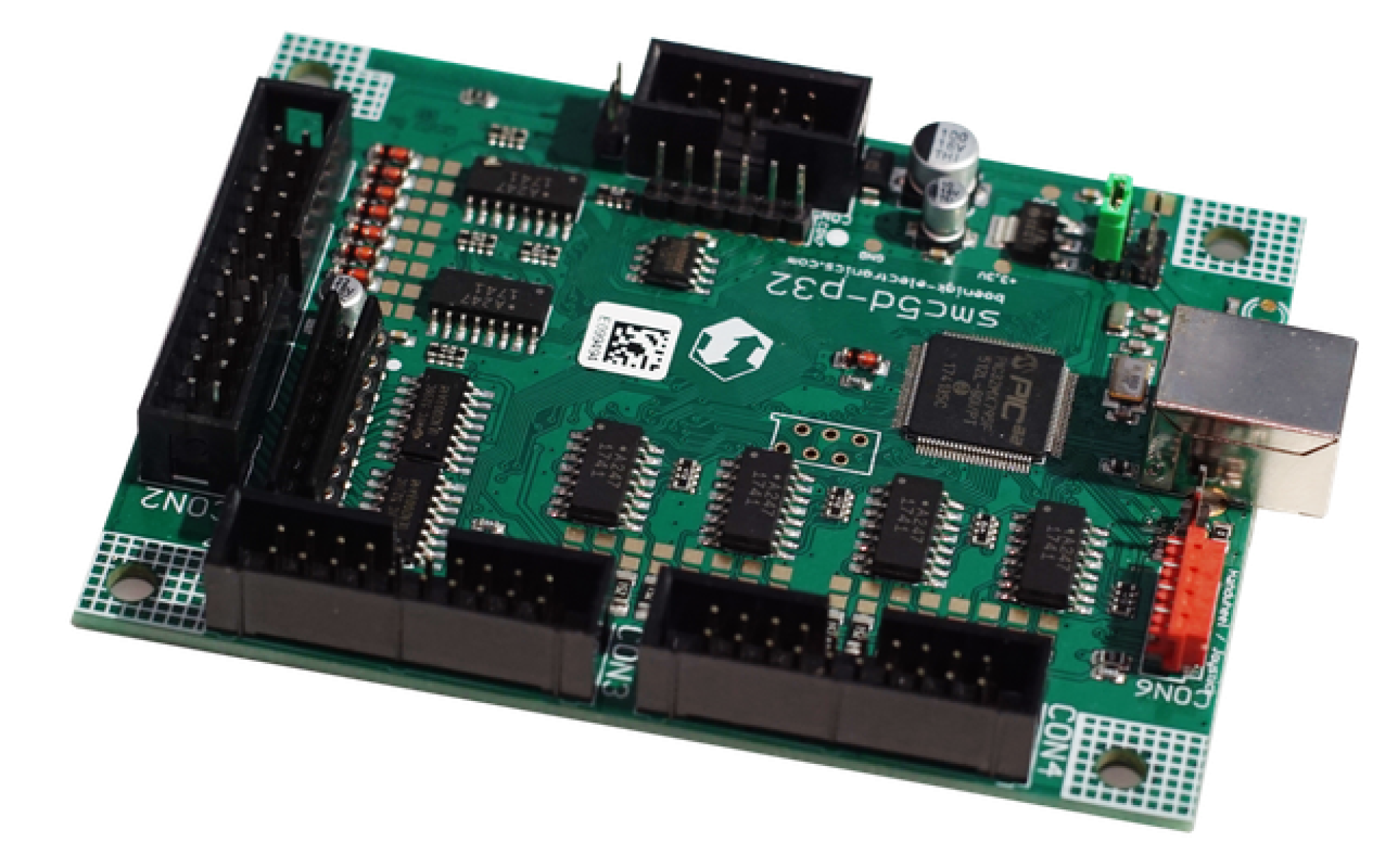

Controller SMC5D-p32

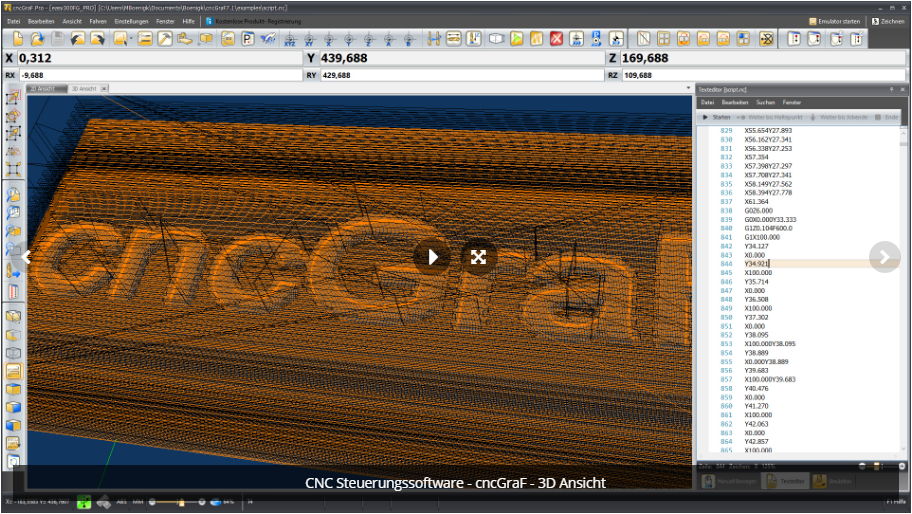

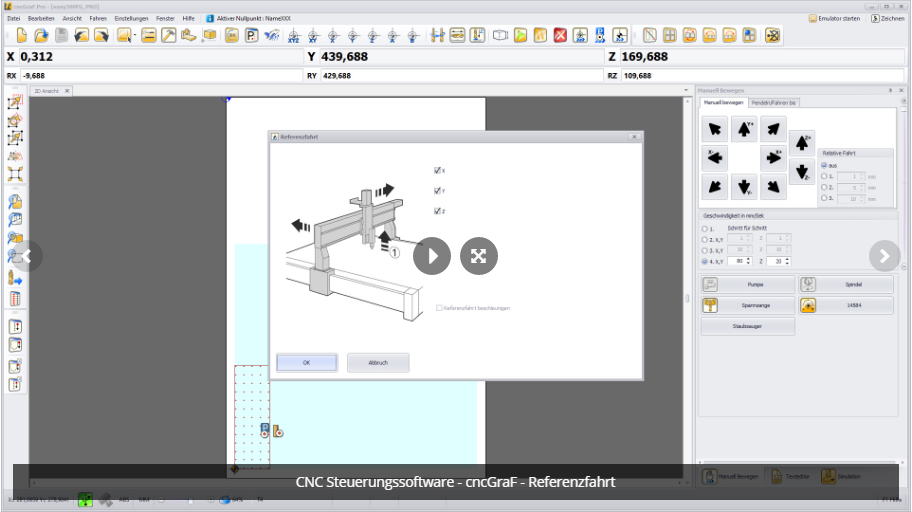

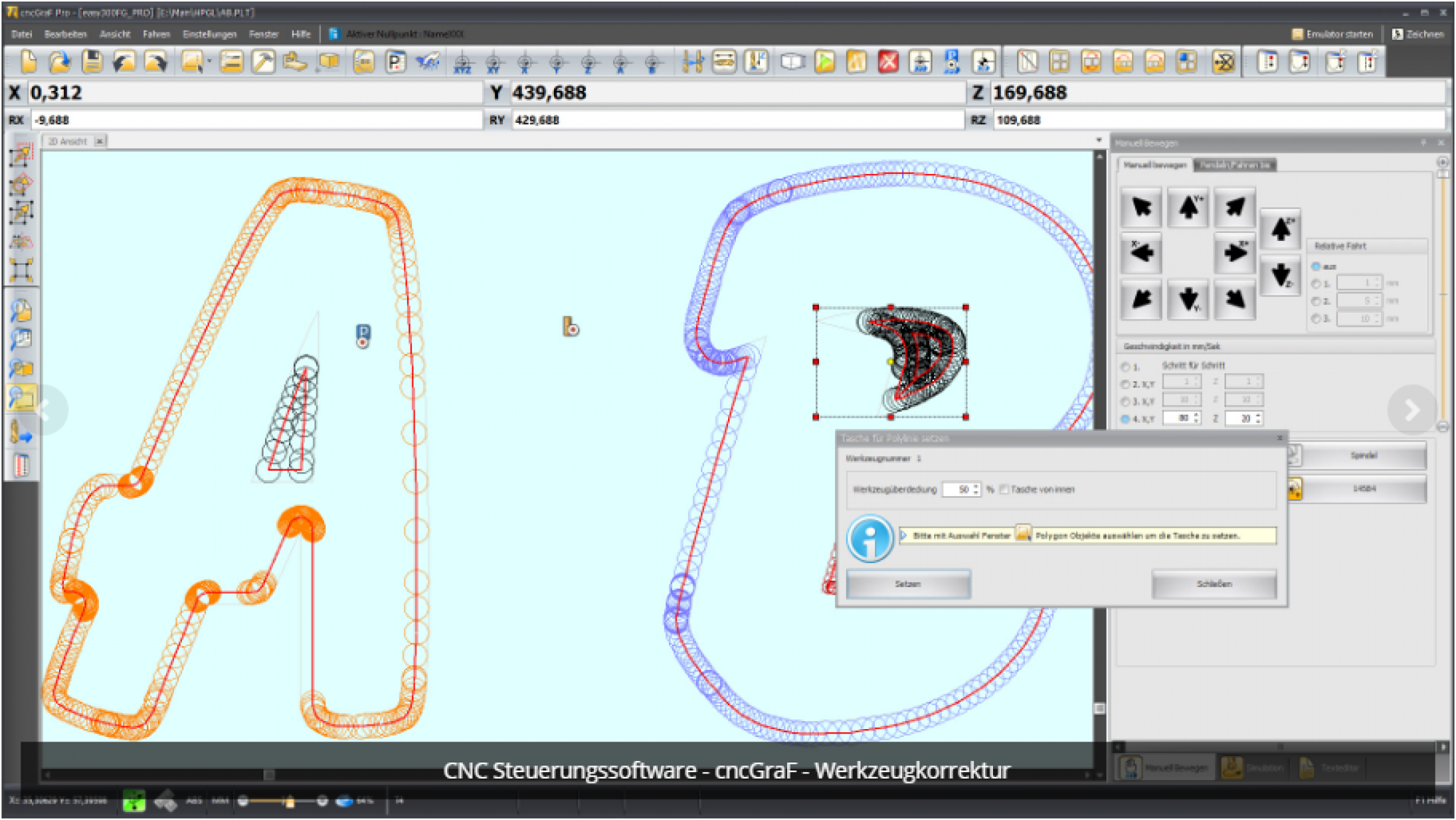

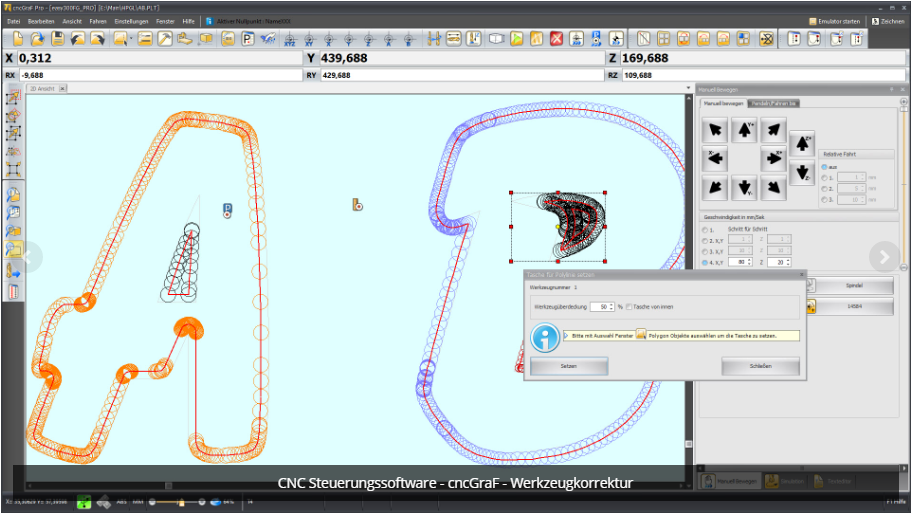

mit Software CNC-Graf Standard für Windows
Der neue 5-Achs Standardcontroller smc5d-p32 ist die konsequente Weiterentwicklung der beliebten Controller-Serie smc4d-u2. Er basiert auf einem 32 Bit Mikrocontroller PIC32 mit 80 MHz und sorgt somit für eine stabile und unterbrechungsfreie Impulsausgabe.
Er eignet sich hervorragend zur Ansteuerung von CNC-Maschinen wie Fräsen, Drehbänken, Plotteranwendungen oder Schneid- oder Dosieranlagen und unterstützt bis zu 5 Achsen simultan. Durch optionale Erweiterungskarten lassen sich eine Vielzahl an Ein- und Ausgängen für individuelle Maschinentypen und Fertigungssystem darstellen.
Ein schneller Datenaustausch mit dem Rechner ist über die USB 2.0 Schnittstelle (kompatibel zu USB 3.0) gewährleistet. Die Stromversorgung des Controllers erfolgt wahlweise direkt über die USB Schnittstelle oder eine externe Stromquelle.
Eine Erweiterung des Controllers mit LAN-Funktion ist ebenfalls möglich.
Technische Daten
- Stromversorgung 5 Volt
- Takt- und Richtungssignale bis 150 kHz
- Interpolierte Fahrten bis 5 Achsen + Doppelantrieb X2 /Y2
- Kommunikation über USB 2.0 (kompatibel zu USB 3.0)
- Anschluss RS485 für Handrad / Joystick
- 24 geschützte Ein- und Ausgänge
- Alle Eingänge an CON2 und CON3 sind optoisoliert
- Spindeldrehzahl über Analogausgang (benötigt DAC-INT-10V)
- Benötigt cncGraF Std/Pro (Kostenloser Download)
