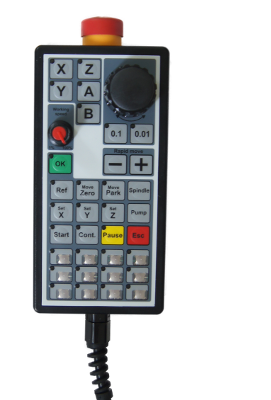

CNC-Graf elektronisches Handrad

Das elektronische Handrad wird direkt an Controller smc5d-p32 mit einem Kabel angeschlossen.  Da die Bewegung der Maschine direkt über Controller (ohne PC) erfolgt, entstehen keine Verzögerungen bei der Positionierung der CNC-Maschine.

Die hochwertige Folientastatur des Handrades besitzt LED Beleuchtung. Durch eine Metallschnappscheibe innerhalb der Folientastatur wird jeder Schaltvorgang mit einem Klick bestätigt.

Das Handrad hat über 30 Tasten. Mehrere Funktionen wie z.B.: Referenzfahrt ausführen, Job starten, Pause, etc. sind fest belegt und können sofort eingesetzt werden.

Das Gehäuse des Handrades ist abgedichtet und hat einen Magneten.

Funktionen des Handrades

• Verfahren aller 5 Achsen über einen Rad (optischer Endcoder). Fahren im Schritt für Schritt 0,1 mm oder 0,01 mm (einstellbar im cncGraF).
• Funktionen: Referenz ausführen, Nullpunkt anfahren, Parkpunkt anfahren, Spindel an/aus, Nullpunkt X/Y/Z setzen, Pumpe an/aus, Job starten,Job fortfahren, Pause, Abbruch sind fest integriert.
• Weitere Funktionen können an 12 freien Zusatz-Tasten festgelegt werden. Diese 12 Zusatz-Tasten haben Einschubfenster, die durch den Einsatz von verschiedenen Textstreifen eine Änderung der Tasten- und Felderbeschriftung ermöglichen.
• Fräsgeschwindigkeit kann beim Fräsvorgang verändert werden.
• NOT-AUS Schalter ist vorne am Gehäuse integriert.

Technische Daten

• Gewicht etwa 400 g
• Masse in mm (B x H x T): 80,3 x 185 x 50,5 mm
• Kabellänge 5 m
• NOT-AUS Schalter
