Werkzeugwechsler V03 für Kress / AMB FME-1 1050 und 800

Art.Nr.:
ZSP.USWK04
Sofort verfügbar, 2-3 Tage Sofort verfügbar, 2-3 Tage  (Ausland abweichend)
Versandgewicht:
0.8 kg je Stück
649,00 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Beschreibung

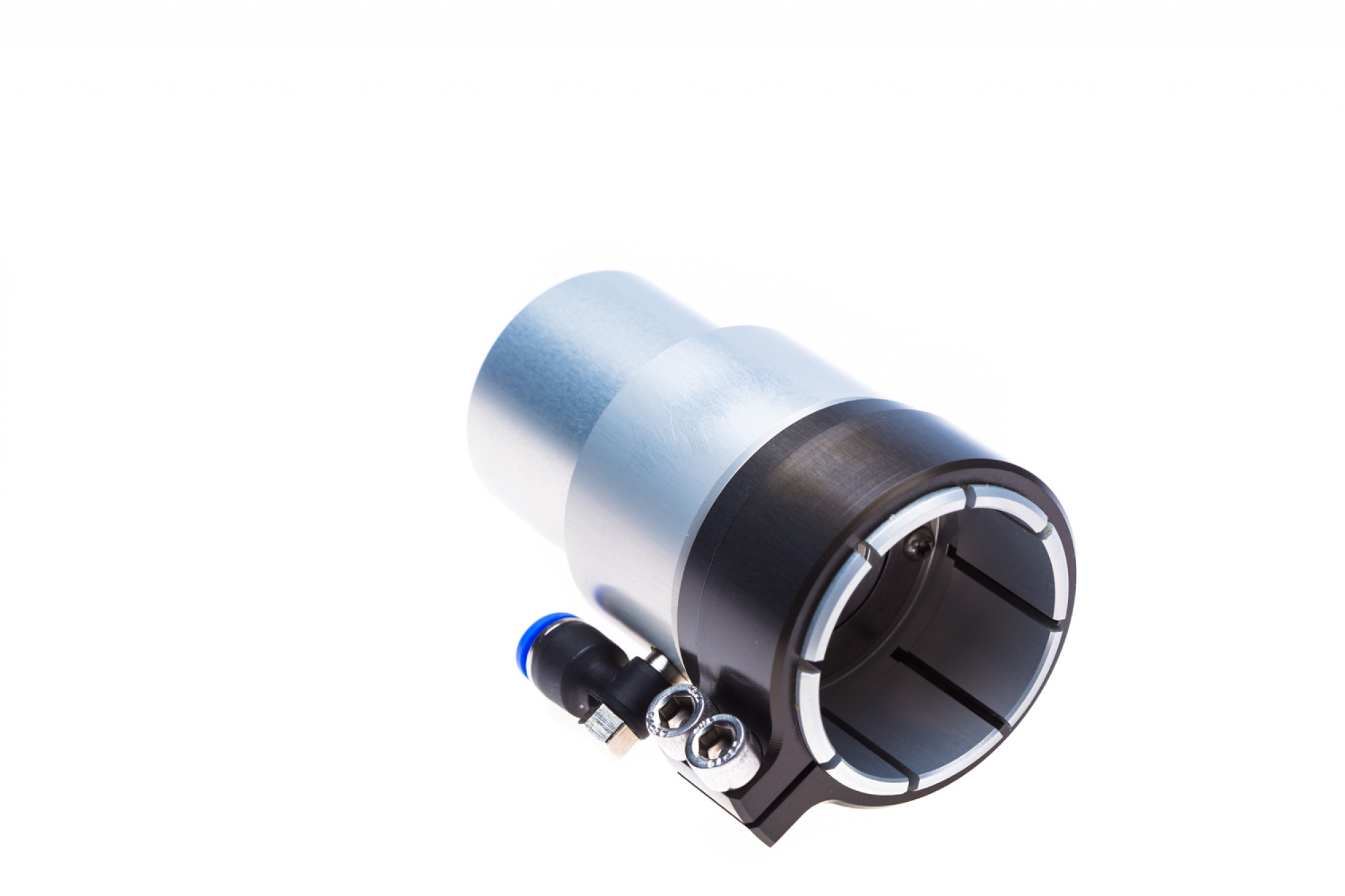

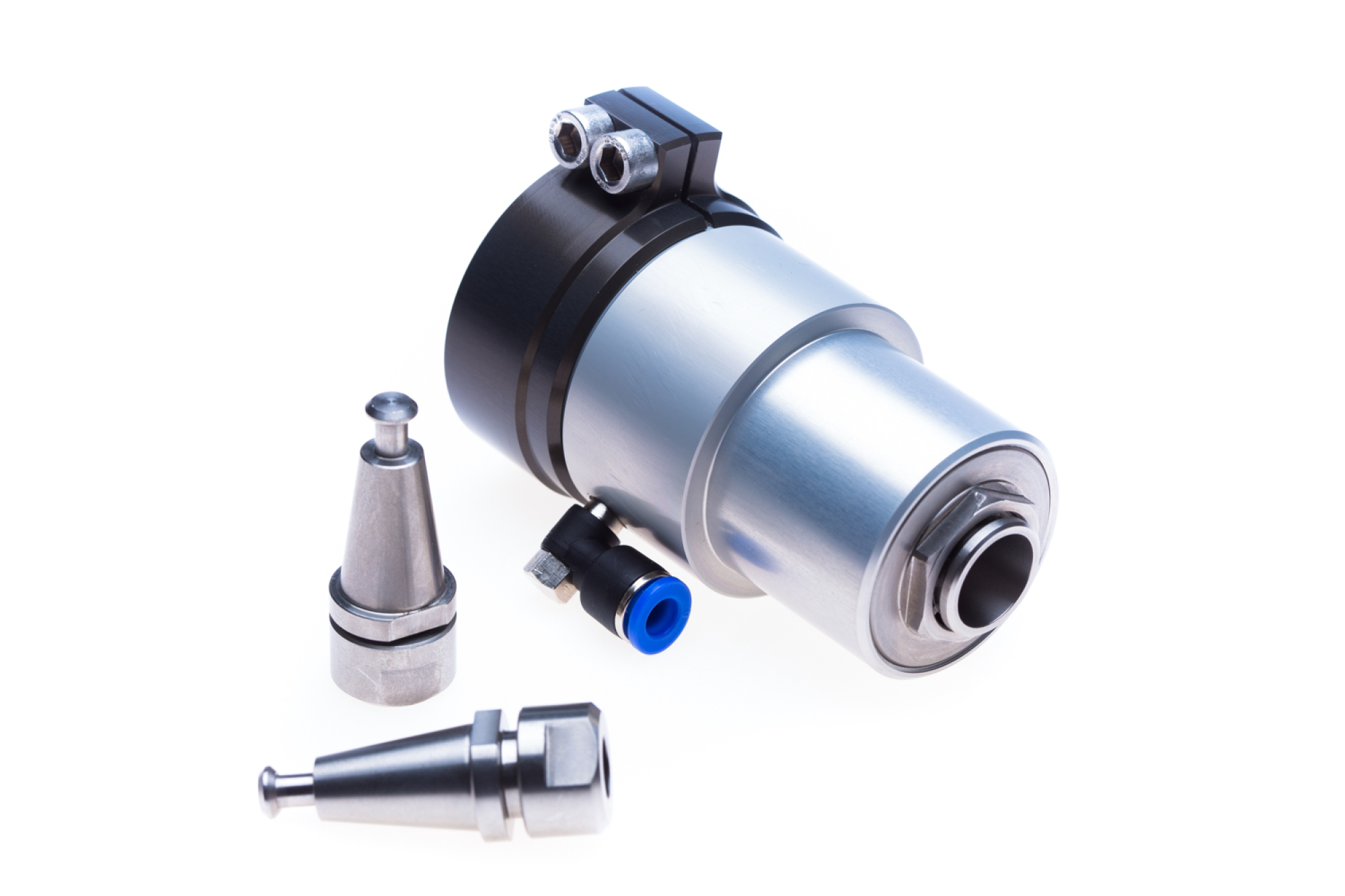

Vorsatzspindel mit Werkzeugwechselfunktion Kress / AMB / Mafell

inkl. zwei Werkzeugaufnahmen

Diese Spindel ist passend für die Kress FME 1050-1 und FME 800 (Nicht passend für 1050 FME-P).
Die Montage ist sehr einfach.
Sie wird auf die Spindelwelle aufgeschraubt und an der Spindel befestigt. Danach kann man die "Werkzeugwechselspindel" einfach wie die original Kress auf dem 43 mm-Eurohals befestigen.

Funktion:
Das Werkzeug sitzt in einer SK Werkzeugaufnahme (in einer ER11-Spannzange), diese wird mit einer Zugzange durch Federkraft in dem Kegel gehalten. Ein Pneumatikzylinder (Luftanschluss 1) drückt beim Werkzeugwechsel auf diese Zugzange, löst das Werkzeug aus dem Kegel und gibt es frei. Die Sperrluft wird über einen angefrästen Lüfter erzeugt. Somit ist kein weiterer Luftanschluss mehr nötig.

Technische Daten:

  • Gehäuse aus Aluminium 7075, harteloxiert
  • Spindelwelle aus Edelstahl
  • doppelt Kugelgelagert
  • Rundlaufgenauigkeit 0,01 mm
  • Feingewuchtet
  • Gewicht 0,9 kg
  • Zugkraft der Feder 25 kg
  • Verwendet SK Werkzeugaufnahmen für ER11-Spannzangen (1 ... 8 mm)
  • Betriebsdruck 8 bar
  • 1 Pneumatik-Anschluss für 4 mm Schlauch
  • Befestigung mit 43 mm Eurohals
  • für Drehzahlen bis 28.000 U/min geeignet
  • Erhöhung der Spindel durch diesen Vorsatz: 55 mm
  • Durchmesser des Vorsatzes: 59 mm


Lieferumfang:

  • Werkzeugwechselvorsatz  passend für Kress FME 1050-1 und FME 800 (Nicht passend für 1050 FME-P)
  • incl. 2 SK Aufnahmen ER11
  • Kurzanleitung

Sie benötigen zum Betrieb dieses Vorsatzwechlsers noch ein Gerät zum Steuern der Druckluft für die Wechselfunktion.
(1 Elektropneumatik-Ventil 3/2)

Hinweis des Herstellers:
Bitte beachten Sie, dass unsere Produkte nur für den Hobbybereich oder für Einzelteil- oder Kleinserienproduktionen, nicht aber für den professionellen Dauerbetrieb oder gar den industriellen Bereich konstruiert sind!

Dokumentation

  Bedienungsanleitung (deutsch)

Produktsicherheit

Hersteller:
Sorotec GmbH
Withig 12
77836 Rheinmünster
Deutschland

Telefon: +49 (0)7227-994255-0
Telefax: +49 (0)7227-994255-9
E-Mail: sorotec@sorotec.de
Website: www.sorotec.de

Verantwortliche Person:
Sorotec GmbH
Withig 12
77836 Rheinmünster
Deutschland

Telefon: +49 (0)7227-994255-0
Telefax: +49 (0)7227-994255-9
E-Mail: sorotec@sorotec.de
Website: www.sorotec.de

Kundenrezensionen (1)
Eine Überprüfung der Bewertungen hat vor deren Veröffentlichung nicht stattgefunden. Die Bewertungen könnten von Verbrauchern stammen, die die Ware oder Dienstleistung gar nicht erworben oder genutzt haben.
  • Gast, 02.03.2019
    Ich habe den Werkzeugwechsler im Einsatz. Nachdem ich mir für Mach3 die passenden Scripte und Masken gebaut habe konnte es dann auch los gehen. Leider schaffte der Wechsler nicht die, durch die bearbeitung festklemmende ,Werkzeugaufnahme auszudrücken. Hmmm.. nun gut betriebsdruck zu gering? Also die Druckerhöhungsstufe von hier nachgeordert. Diese Montiert und getestet.... NIX.. kein wechsel. HMMM.... OK bei meinem Modell reicht der Betriebsdruck entweder immer noch nicht oder es ist etwas anderes. Es war etwas anderes. Der Auswerfer hat den Zug/Drückbolzen der Werkzeugaufnahme nicht erreicht. Beim anziehen der Aufnahme keine Probleme. Beim ausdrücken des klemmenden Werkzeughalters soll die Zugzange eingentlich gegen den Zapfen drücken um es auszuwerfen und nicht einfach nur "los zu lassen". Also habe ich eine spezielle Scheibe erodiert die sich in der Zugzange einklemmt und jetzt gegen den Zapfen drückt beim auswerfen. (0.5mm) da haben lediglich 0,3mm gefehlt. Ich gehe davon aus das das nur bei meinem Modell so ist/war. Der Wechsler arbeitet nun sehr zuverlässig und ich bin sehr zufrieden. Wenn man die Anlage ein paar Monate ausser betrieb hat ( drucklos) dann hängt bei mir die Druckerhöhungsstufe fest. Da braucht es ein paar manuelle Auslösungen bis die sich "entklemmt". Da ist vermutlich ein Gummi(Dichtung) der sich in der Grundstellung anlegt und das dann fest hält. Sobald sich das einmal gelöst hat fluppt es wieder wunderbar. Rundlauf habe ich nicht gemessen, macht mir aber einen guten Eindruck. Was fräse ich: Keramik(Marcor), Aluminium, Kunststoff... Frästiefen: Alu D=6mm Tiefe 2,5mm 3 Schneider VHM 15000U Keramik: D 2,5mm Tiefe 3mm Fischzahn VHM 13000U quasi immer mit Kühlwasser Fazit: empfehlenswert / Spassfaktor steigernd Leider schaffte der Wechsler nicht die, durch die bearbeitung festklemmende ,Werkzeugaufnahme auszudrücken. Hmmm.. nun gut betriebsdruck zu gering? Also die Druckerhöhungsstufe von hier nachgeordert. Diese Montiert und getestet.... NIX.. kein wechsel. HMMM.... OK bei meinem Modell reicht der Betriebsdruck entweder immer noch nicht oder es ist etwas anderes. Es war etwas anderes. Der Auswerfer hat den Zug/Drückbolzen der Werkzeugaufnahme nicht erreicht. Beim anziehen der Aufnahme keine Probleme. Beim ausdrücken des klemmenden Werkzeughalters soll die Zugzange eingentlich gegen den Zapfen drücken um es auszuwerfen und nicht einfach nur "los zu lassen". Also habe ich eine spezielle Scheibe erodiert die sich in der Zugzange einklemmt und jetzt gegen den Zapfen drückt beim auswerfen. (0.5mm) da haben lediglich 0,3mm gefehlt. Ich gehe davon aus das das nur bei meinem Modell so ist/war. Der Wechsler arbeitet nun sehr zuverlässig und ich bin sehr zufrieden. Wenn man die Anlage ein paar Monate ausser betrieb hat ( drucklos) dann hängt bei mir die Druckerhöhungsstufe fest. Da braucht es ein paar manuelle Auslösungen bis die sich "entklemmt". Da ist vermutlich ein Gummi(Dichtung) der sich in der Grundstellung anlegt und das dann fest hält. Sobald sich das einmal gelöst hat fluppt es wieder wunderbar. Rundlauf habe ich nicht gemessen, macht mir aber einen guten Eindruck. Was fräse ich: Keramik(Marcor), Aluminium, Kunststoff... Frästiefen: Alu D=6mm Tiefe 2,5mm 3 Schneider VHM 15000U Keramik: D 2,5mm Tiefe 3mm Fischzahn VHM 13000U quasi immer mit Kühlwasser Fazit: empfehlenswert / Spassfaktor steigernd
