Werkzeuglängensensor Sorotec WLS 1 (8 mm)
Werkzeuglängensensor Sorotec WLS 1 (8 mm)
| 8 oder 14 mm: Welchen WLS brauche ich? |
| Bei einem kleinen Maschinentisch zählt oft jeder Quadratzentimeter Aufspannfläche. Meist kommen hier auch kleinere Fräser bis max. Ø 6 mm zum Einsatz. Dann empfiehlt sich der kleine Werkzeuglängensensor. Größere Fräser benötigen jedoch zwingend auch einen größeren Sensor-Tastkopf. Da die zu ertastenden Schneidkanten außen am Radius liegen, würden sie an einem zu kleinen Taster vorbeisinken. Hier muss es die 14 mm-Variante sein. |

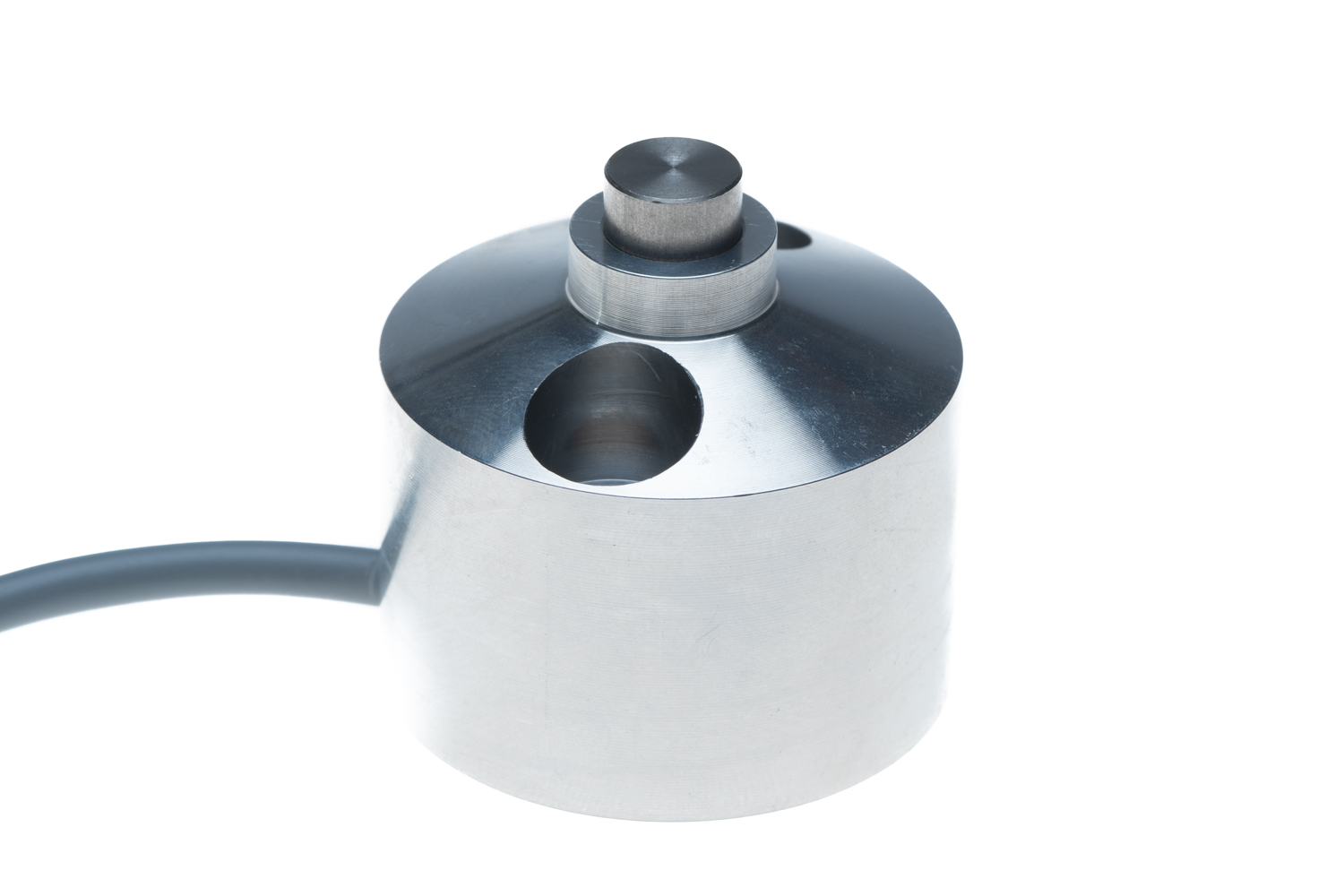

Der Sorotec Werkzeuglängensensor besteht aus hochwertigem Aluminium, der Grundkörper ist präzise gedreht und gefräst. Der Sensor hat einen verschleißarmen Tastkopf aus nichtrostendem Edelstahl und einen eingebauten Mikroschalter. Er ist mit einem dreiadrigen Kabel versehen und kann als Öffner oder als Schliesser angeschlossen werden.
Anwendung:
Der Sensor kann zur Bestimmung der Werkzeuglänge oder des Werkstück-Nullpunktes eingesetzt werden.
Technische Daten:
- Gesamthöhe: 34 mm
- Fußdurchmesser: 34 mm
- Durchmesser der Tastfläche: 8 mm
- Material: Gehäuse: Aluminium Tastkopf: Edelstahl
- Gewicht: 90 g
- Kabellänge: ca. 3 m
- Befestigung: 2 x M4 Schrauben
Datenblatt WLS 1 (deutsch)
