Vakuumtisch 8060 SEAL
SEAL Vakuumtische sind eine Erweiterung der ST Vakuumtische. Eine 8 mm Gussaluminiumgrundplatte runden den Aufbau aus 15 mm Polyethylen Boden und 6 mm Gussaluminium Deckel ab. Diese wirkt Schwingungsdämpfend und sorgt für mehr Steifigkeit. Zum Befestigen des Vakuumtisches wird zuerst die Grundplatte am Untergrund befestigt, dann der obere Teil des Vakuumtisches an der Grundplatte. Sie sind gut geeignet für leichte Zerspanung von Holz, Kunststoff und dünnen Leichtmetallplatten mit Minimalmengenschmierung. Schwere Zerspanung und der Einsatz von Kühlmittel sind nicht empfohlen.
Technische Daten:
- Material: Gussaluminium, Polyethylen
- Außenmaße: 800 x 600 mm
- Spannmaße: 800 x 600 mm
- Höhe: 29 mm
- Sauglöcher: 0.3 mm
- Lochraster 10 x 10 mm
- Schlauchanschlüsse: 10 mm
Im Lieferumfang enthalten:
- 1 Stk Vakuumtisch VT8060 SEAL
- 1 Stk Anschlussadapter
- 1 Stk Lochgummimatte
- 1 Stk Abdeckgummimatte
- 1 Set Verbindungsschlauch
Die Vakuumtische der SRT, ST und Seal Serie können fertigungsbedingt eine Wölbung der Oberfläche aufweisen. Daher sollte der Vakuumtisch vor dem ersten Einsatz flächig verschraubt und abgeplant werden.
Gegebenenfalls kann der Vakuumtisch auch auf einer Platte montiert werden, um sich bei der Umspannung des Tisches ein weiteres abplanen zu ersparen.
Ist eine Planfräsung nicht möglich oder soll der Tisch des öfteren demontiert werden, empfehlen wir Vakuumtische der GAL, GR oder der Smart Serie.

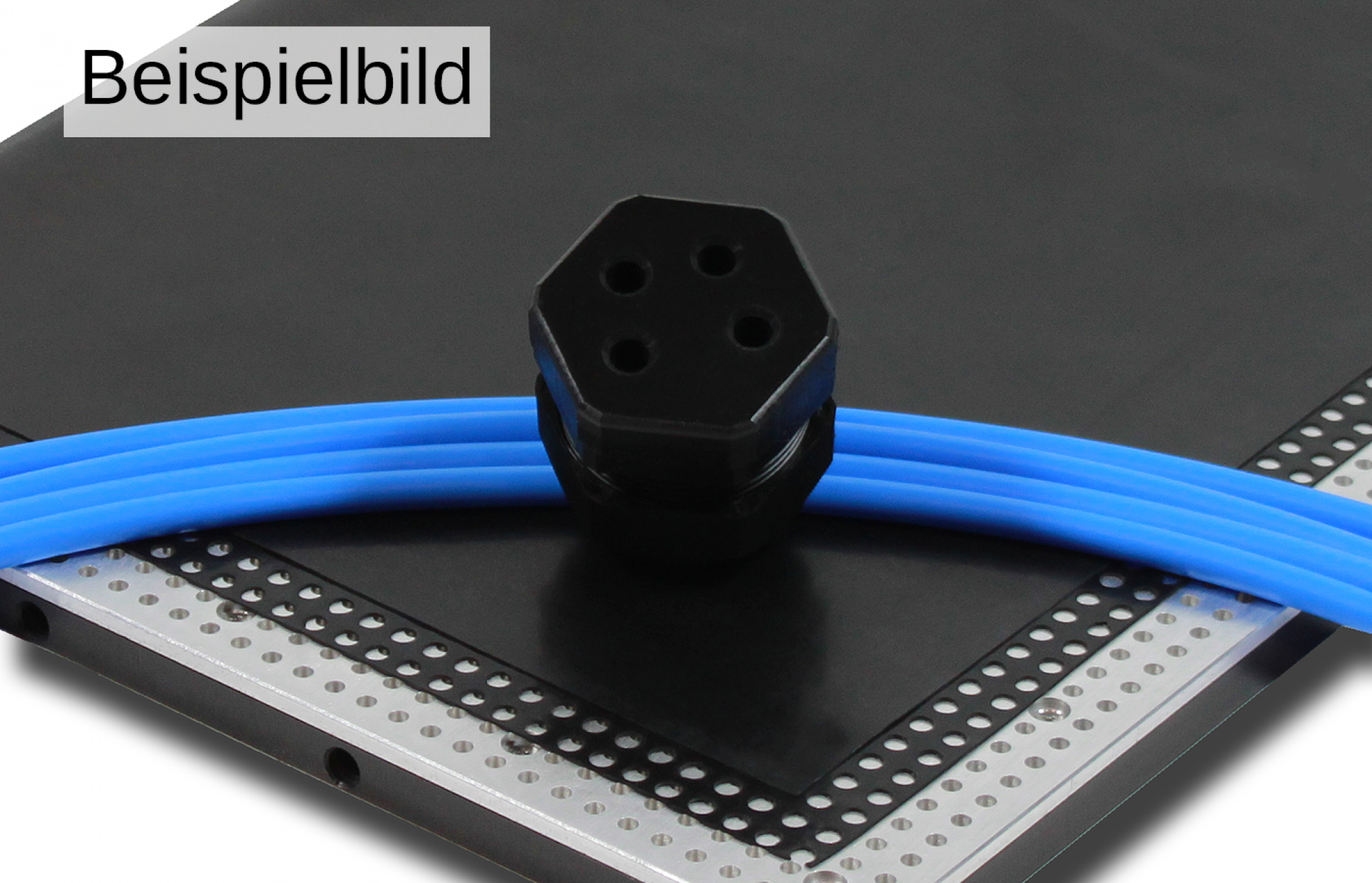

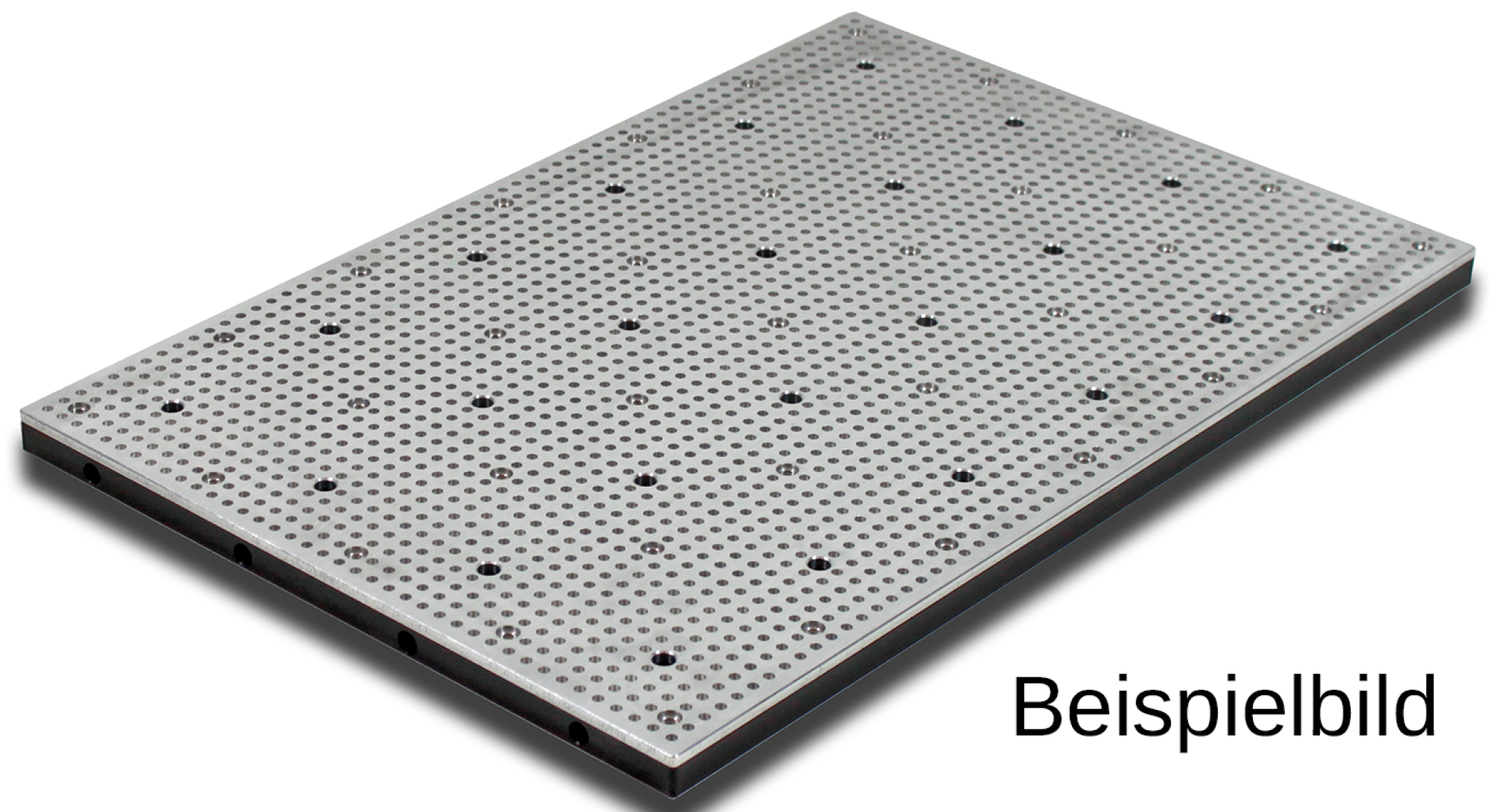

Die Abbildung zeigt ein Produktbeispiel. Die tatsächliche Lieferung kann davon abweichen.
