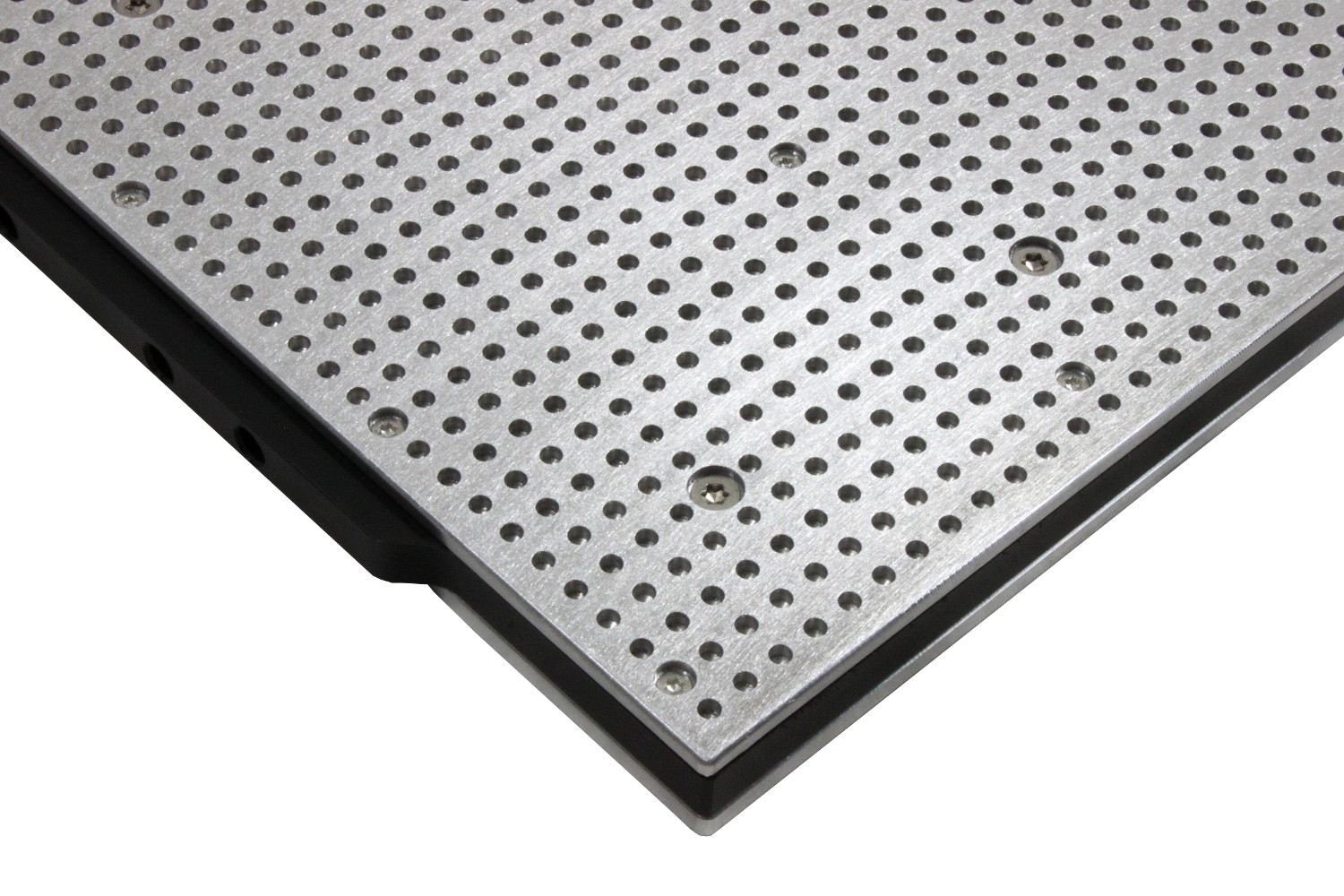

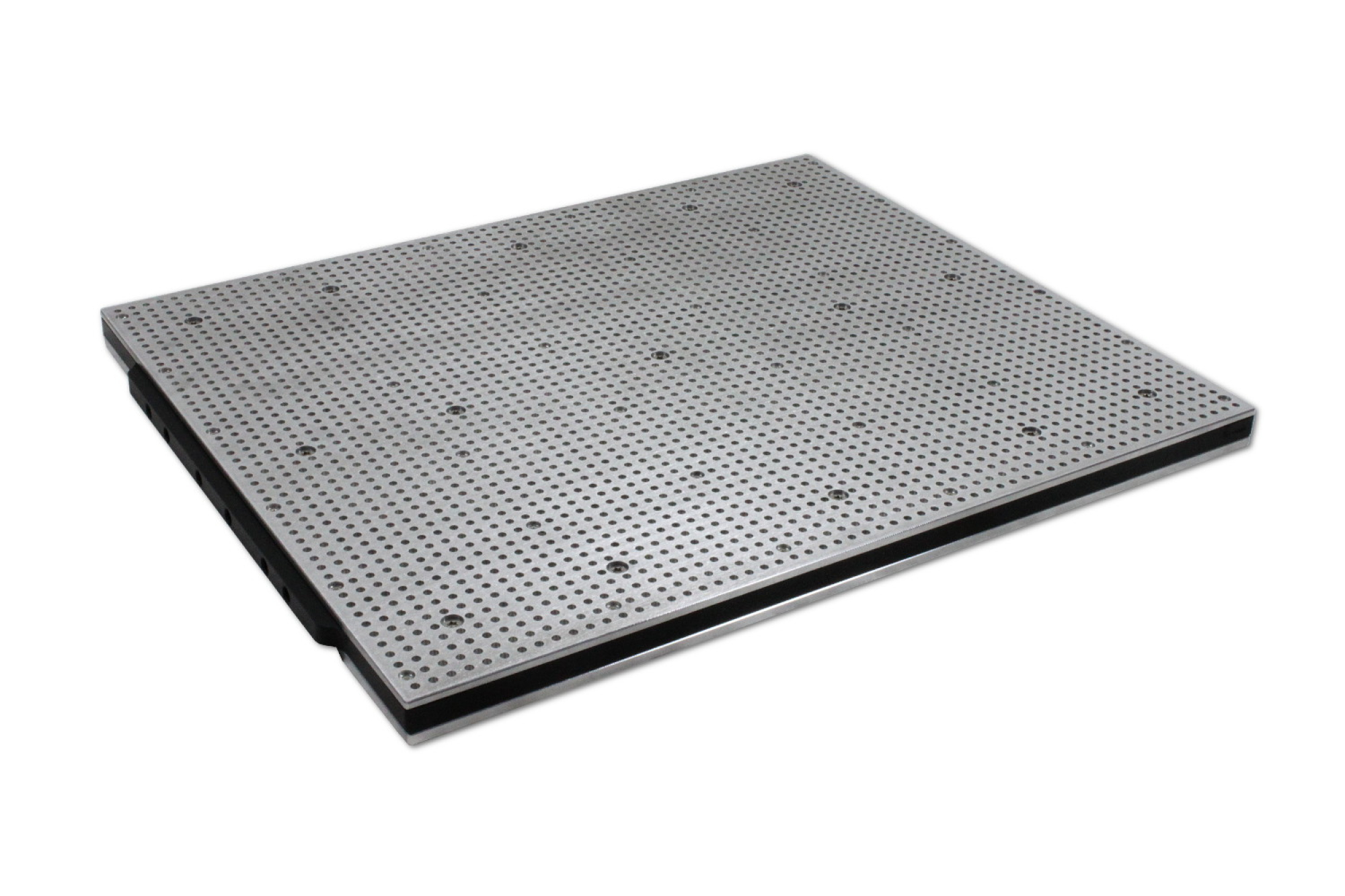

Vakuumtisch 6050 Seal 2 ALU
Technische Daten:
- Material: Aluminium, Polyethylen
- Außenmaße: 610 x 500 mm
- Spannmaße: 600 x 500 mm
- Höhe: 29 mm
- Sauglöcher: 0,3 mm
- Lochraster 10 x 10 mm
- Schlauchanschlüsse: 10 mm außenkalibriert

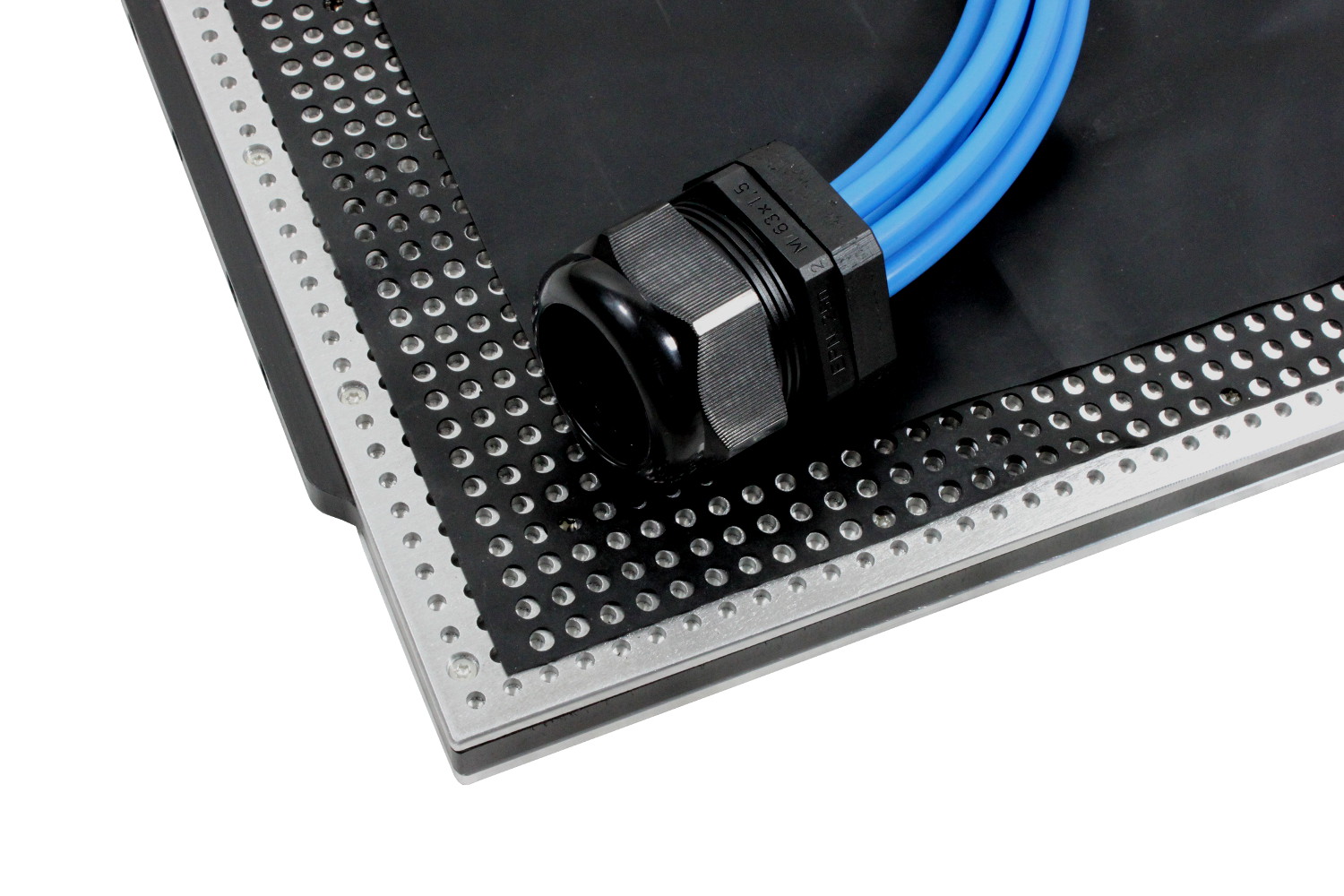

- Adaptermatte: Lochgummi
- 1 x Vakuumtisch VT6050 SEAL
- 1 x Vakuumverteiler
- 1 x Lochgummimatte
- 1 x Abdeckgummimatte
- 1 Satz Verbindungsschlauch
Die Vakuumtische der SRT, ST und Seal Serie können fertigungsbedingt eine Wölbung der Oberfläche aufweisen. Daher sollte der Vakuumtisch vor dem ersten Einsatz flächig verschraubt und abgeplant werden.

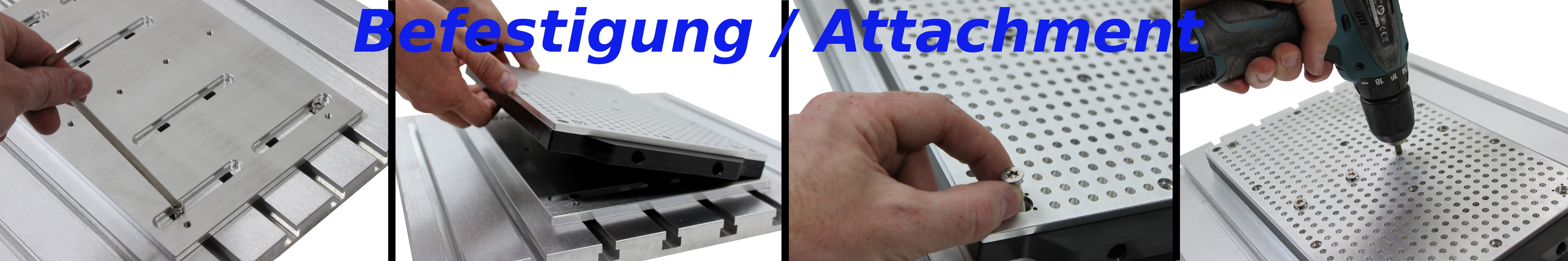

Gegebenenfalls kann der Vakuumtisch auch auf einer Platte montiert werden, um sich bei der Umspannung des Tisches ein weiteres abplanen zu ersparen.
Ist eine Planfräsung nicht möglich oder soll der Tisch des öfteren demontiert werden, empfehlen wir Vakuumtische der GAL, GR oder der Smart Serie.
