Vakuumtisch 3020 - ST
-22%

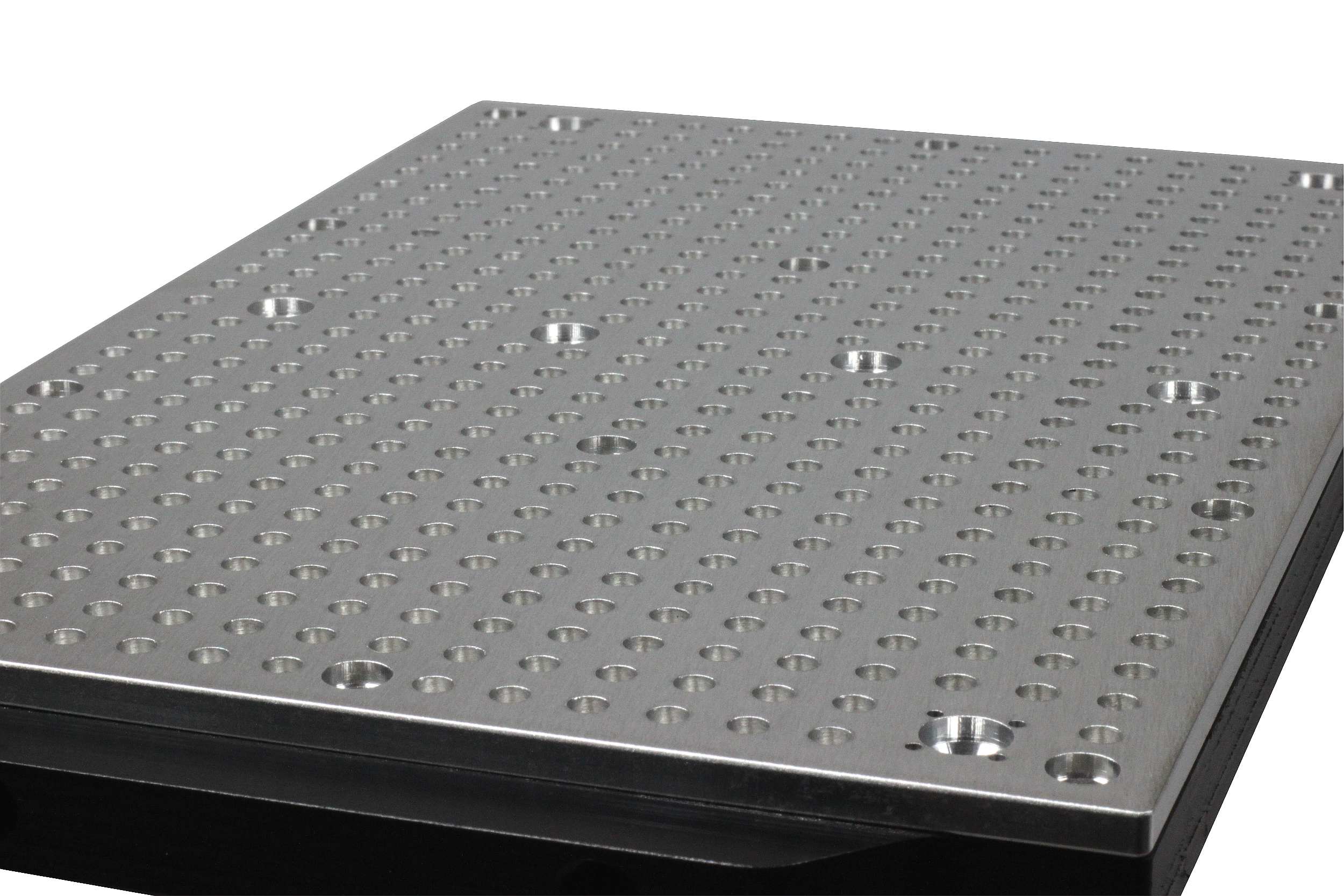

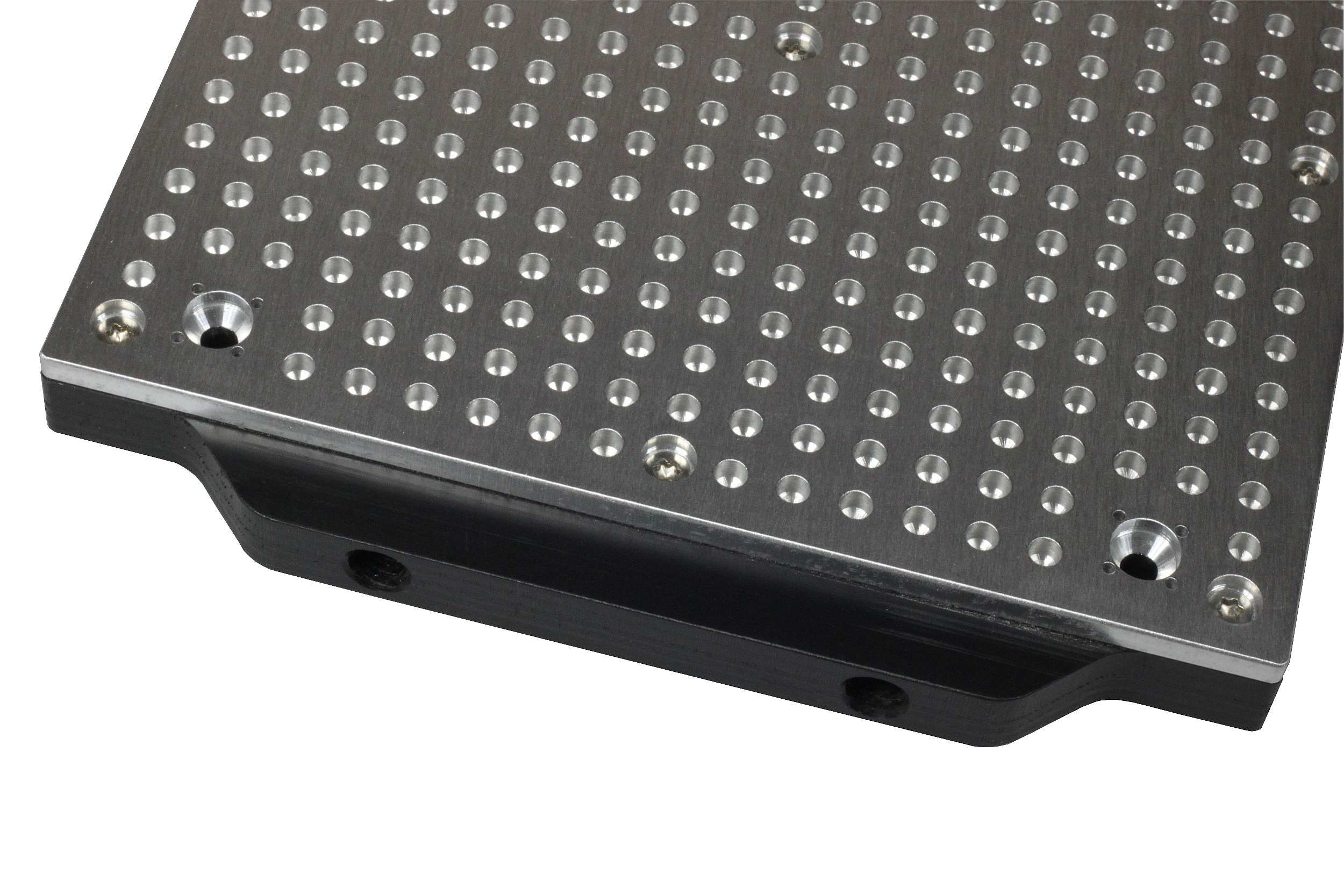

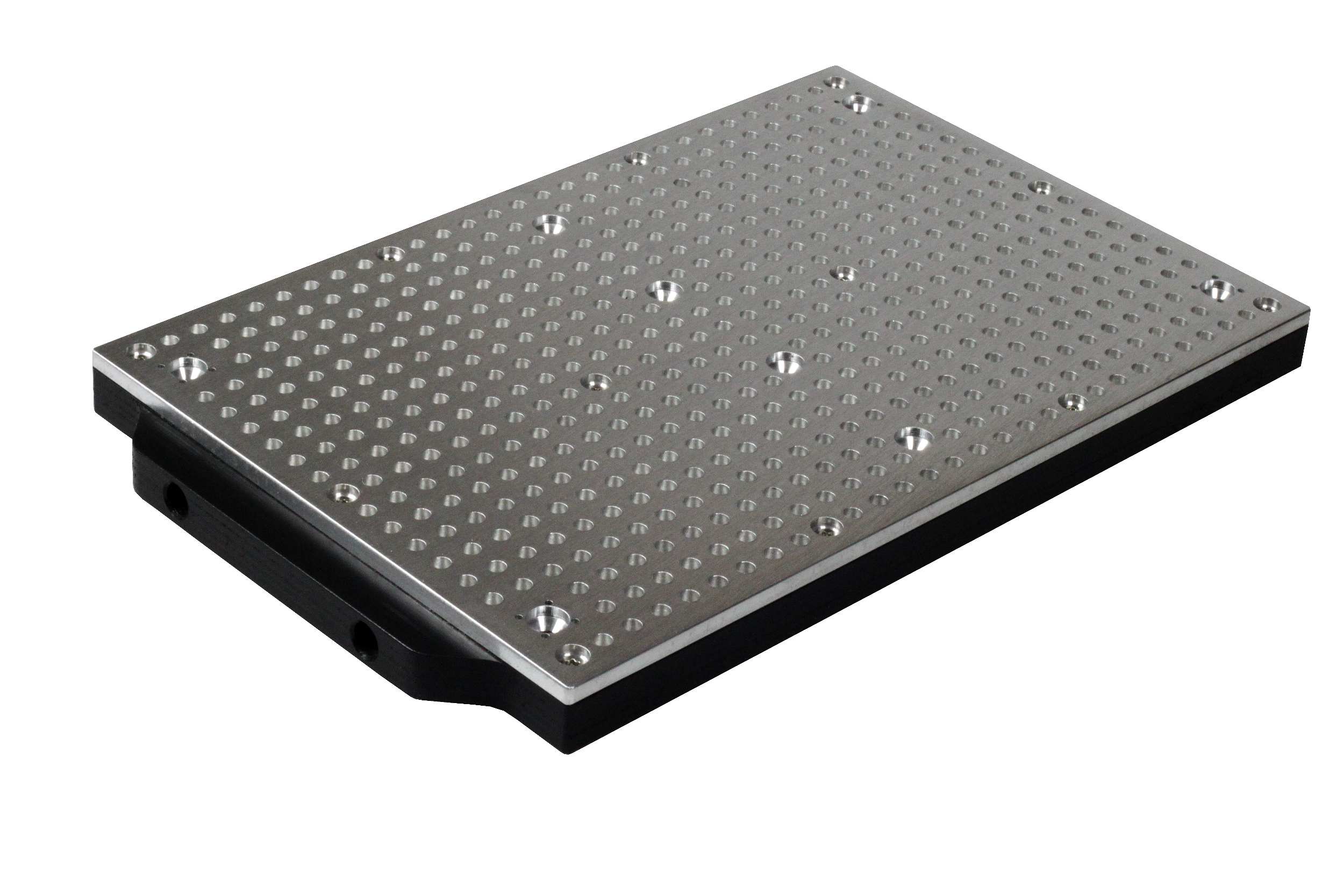

Vakuumtisch 3020 - ST
Technische Daten:
- Material: Polyethylen, Walzaluminium
- Außenmaße: 310 x 200 mm
- Spannmaße: 300 x 200 mm
- Höhe: 21 mm
- Sauglöcher: 0,6 mm
- Raster: 10 x 10 mm
- Abrichtreserve: 3 mm
- Schlauchanschlüsse: 10 mm
- Adaptermatte: Lochgummimatte
Im Lieferumfang enthalten:
- 1 Stck VT3020 ST
- 1 Stck Anschlussadapter
- 1 Stck Lochgummimatte
- 1 Stck Abdeckgummimatte
- 1 Satz Verbindungsschlauch
Die Vakuumtische der SRT, ST und Seal Serie können fertigungsbedingt eine Wölbung der Oberfläche aufweisen. Daher sollte der Vakuumtisch vor dem ersten Einsatz flächig verschraubt und abgeplant werden.
Gegebenenfalls kann der Vakuumtisch auch auf einer Platte montiert werden, um sich bei der Umspannung des Tisches ein weiteres abplanen zu ersparen.
Ist eine Planfräsung nicht möglich oder soll der Tisch des öfteren demontiert werden, empfehlen wir Vakuumtische der GAL oder der GR Serie.
