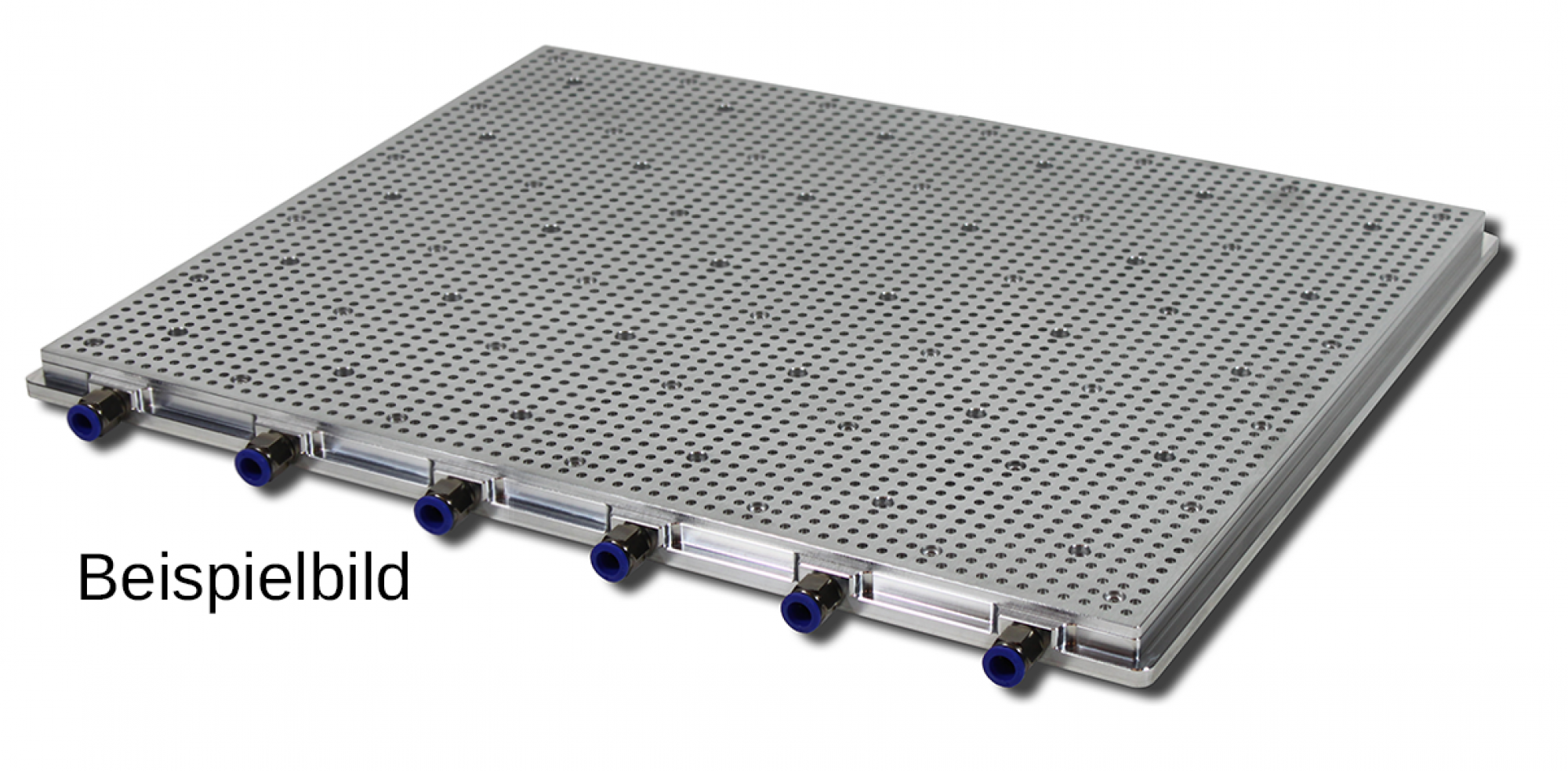

Vakuumtisch 150100 GAL
Komplett aus massivem Gussaluminium gefertigt bieten GAL Vakuumtische beste Voraussetzungen für schwere Zerspanung von Leichtmetallen und Stahlen. Die massive Bauart wirkt schwingungsdämpfend. Da GAL Vakuumtische komplett aus Aluminium gefertigt sind, sind sie zudem Kühlmittel tauglich. Zusätzlich ist ein M6 Gewinderaster im Abstand von 100 x 100 mm in die Oberfläche eingearbeitet und ermöglicht so die Befestigung von Teilen wie Spanneisen, Schraubstöcken oder Anschlägen.
Technische Daten:
- Material: Gussaluminium
- Außenmaße: 1516 x 1016 mm
- Spannmaße: 1500 x 1000 mm
- Höhe: 26 mm
- M6 Gewinderaster: 100 x 100 mm
- Saugbohrungen: 0.3 mm
- Lochraster: 10 x 10 mm
- Schlauchanschlüsse: 12 mm
- Vakuumkammern: 15
Im Lieferumfang enthalten:
- 1 Stk Vakuumtisch VT150100 GAL

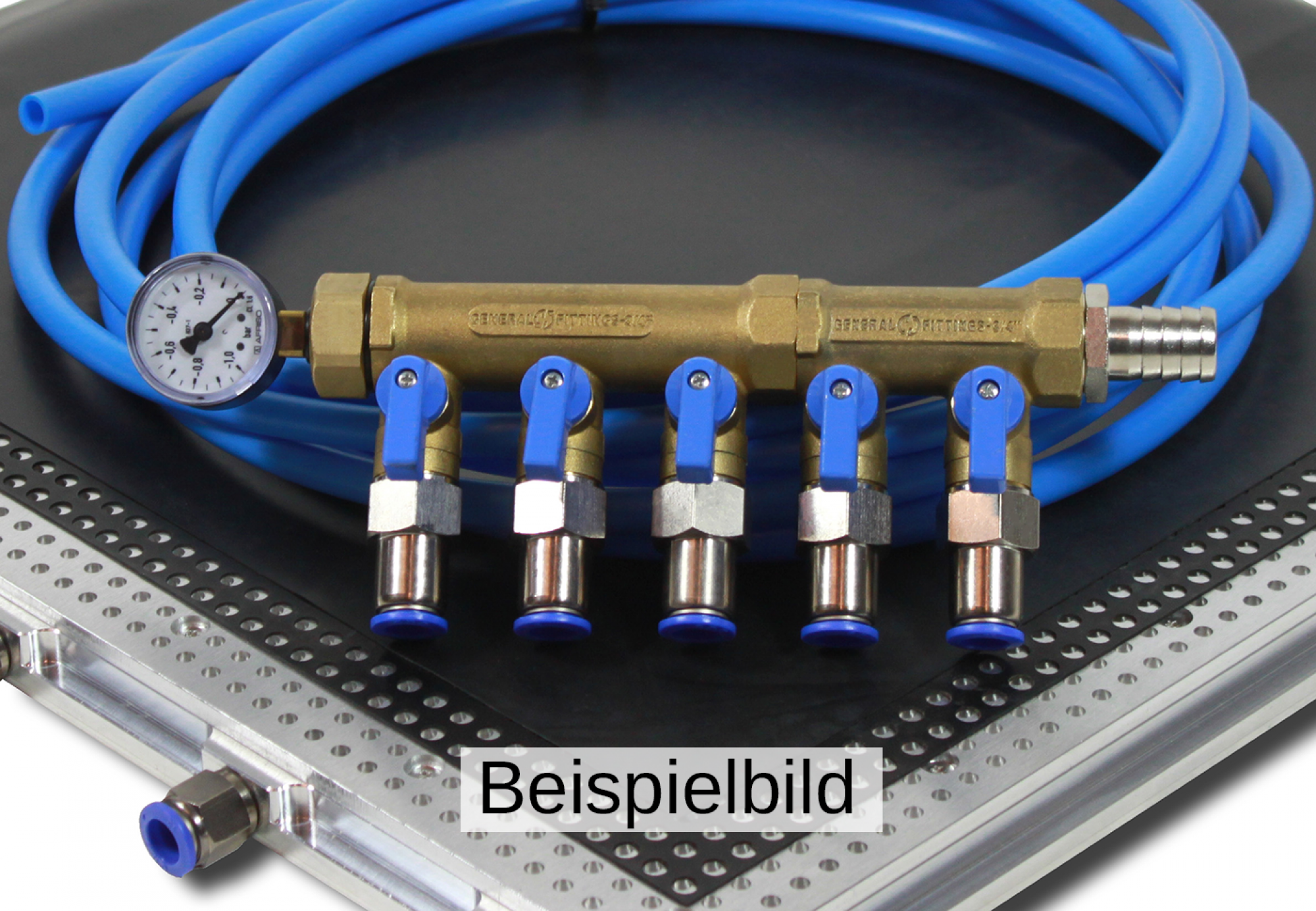

- 1 Stk Vakuumverteiler
- 1 Stk Lochgummimatte
- 1 Stk Abdeckgummimatte
- 1 Satz Verbindungsschlauch
