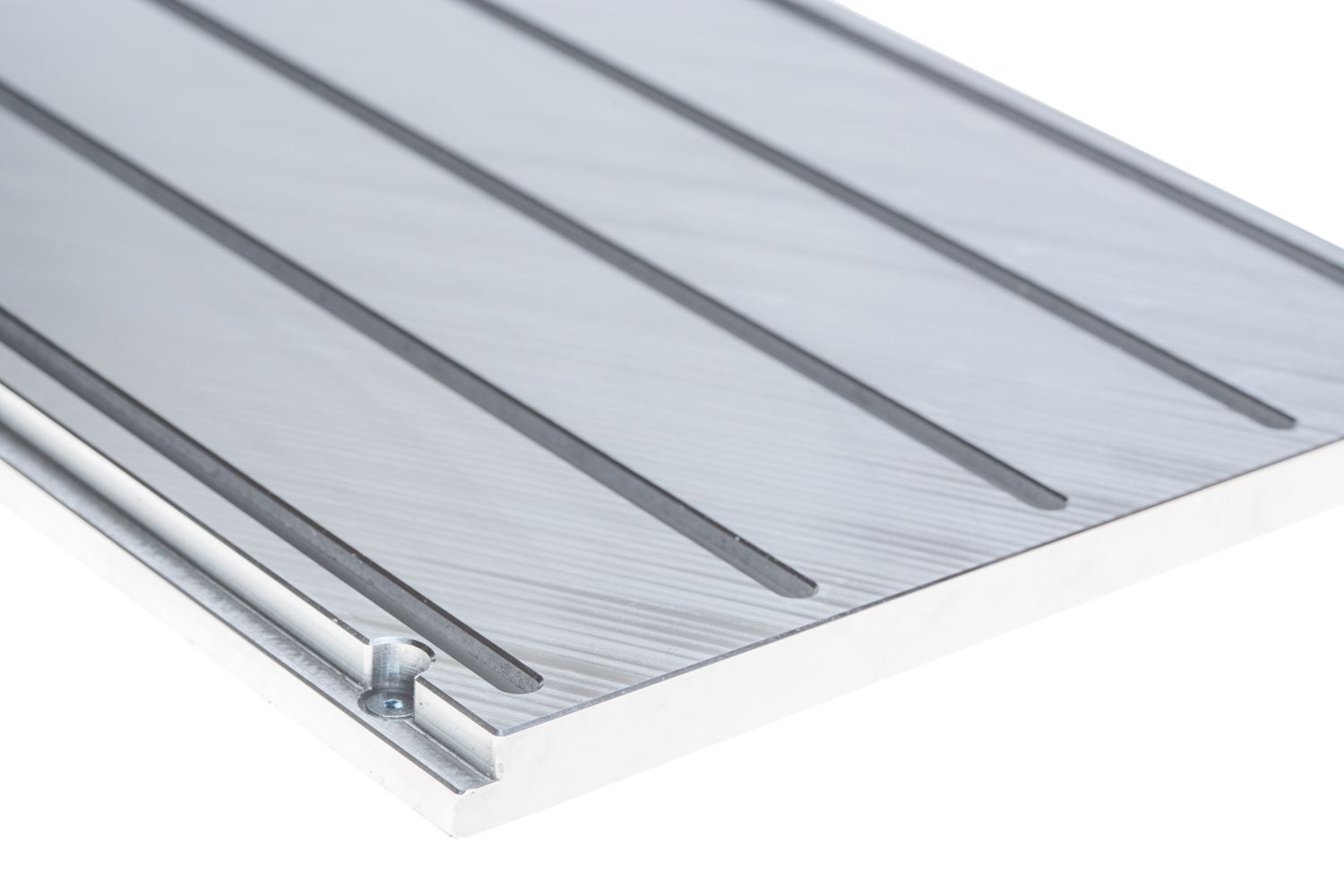

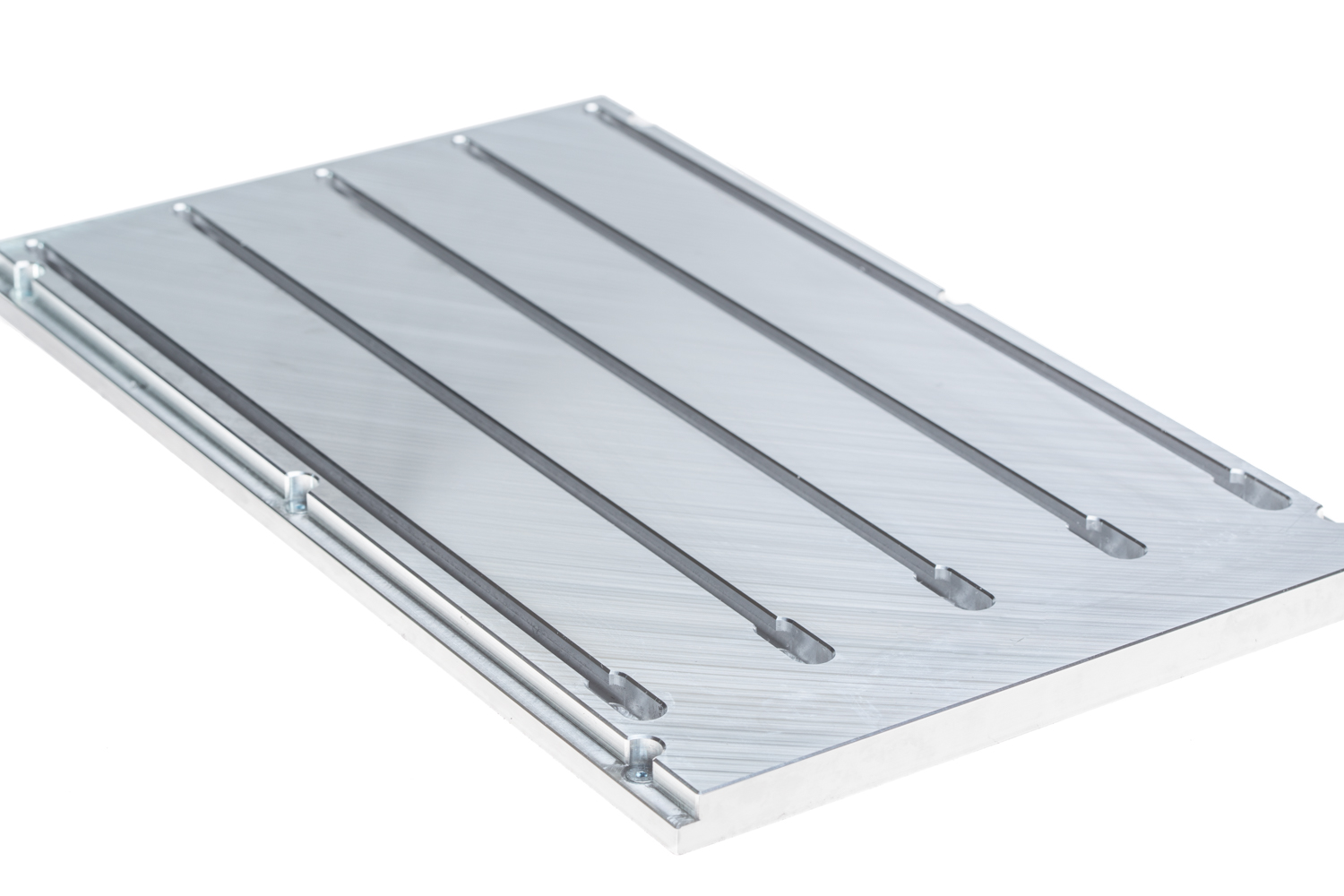

T-Nutenplatte PRO für Stepcraft 300 D2
Der NEU entwickelte Maschinentisch aus 15 mm Aluminium für Ihre Stepcraft!
Die T-Nutenplatte wird aus spannungsarmen Aluminium gefertigt und eignet sich hervorragend zum Befestigen von Werkstücken jeglicher Art oder von Zubehör, wie z.B. Schraubstöcken, Teilapparaten, Rundtischen, Anschlägen, Prismen und Winkeln. Die Nuten sind geeignet für Schrauben bis M6 und Nutensteine bis 10 mm Breite.
Dank des Schnellwechselsystems der STEPCRAFT Maschinenserie kann der Maschinentisch mit wenigen Handgriffen eingesetzt werden.
Die T-Nutenplatte hat keine Nuten welche über die komplette Länge der T-Nutenplatte durchlaufen.
Dadurch wird eine wesentlich geringere Durchbiegung unter Belastung der T-Nutenplatte erreicht.

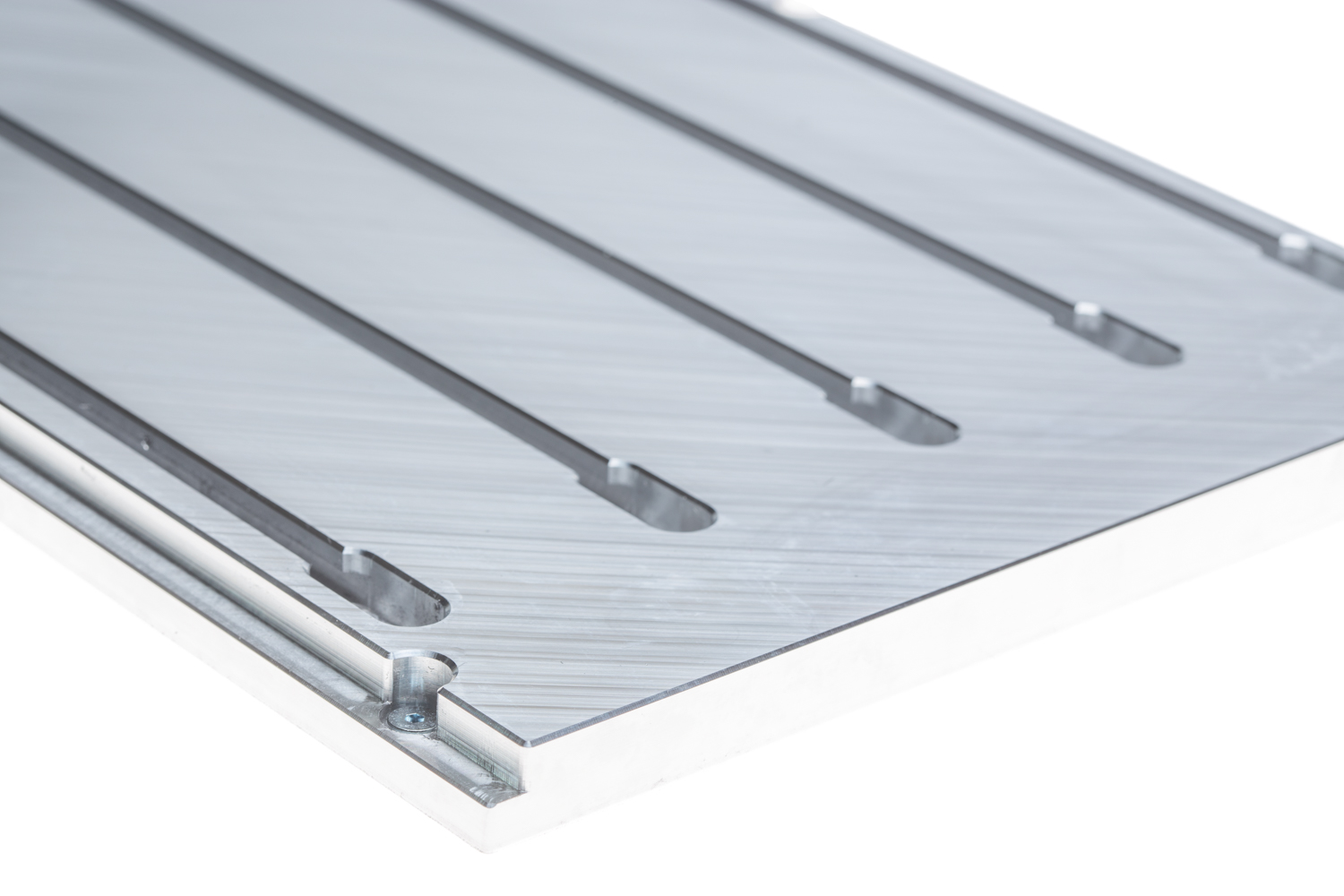

Des Weiteren verfügt die T-Nutenplatte über Klemmschrauben, womit die Platte in das Profil der Stepcraft Maschine geklemmt werden kann. Dadurch wird ein fester Sitz der Platte in der Maschine erreicht.

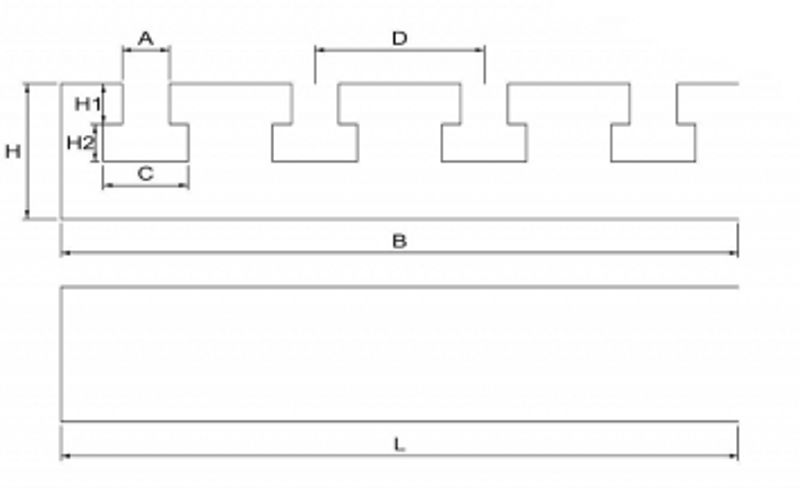

Maße:
L = 380 mm
B = 230 mm
H = 15 mm
H1 = 3,5 mm
H2 = 5 mm
D = 50 mm
A = 6 mm
C = 10,3 mm
EinbauanleitungHersteller: | Verantwortliche Person: |
| Sicherheitshinweise: | ||
 | 1. | Immer die Schutz- und Warnhinweise in den vorhandenen Dokumenten nachlesen und beachten. |
| 2. | Der Aufbau, Inbetriebnahme und Betrieb erfordern spezielle Sachkenntnisse über Maschinen und deren sachgemäße Bedienung, sowie Basiswissen zur Elektrotechnik. Die Hinweise – unter anderem in den Beschreibungen dazu - sind sorgfältig zu beachten. | |
| 3. | Der Standort zum Betrieb von Maschinen muss sicherstellen, dass unbefugte Personen – vor allem Kinder – ohne ausreichende Aufsicht, keinen Zugang haben. | |
| 4. | Die Verwendung von Bausätzen / Komponenten erfordern, in der Regel, zusätzliche Maßnahmen und Ergänzungen. | |
