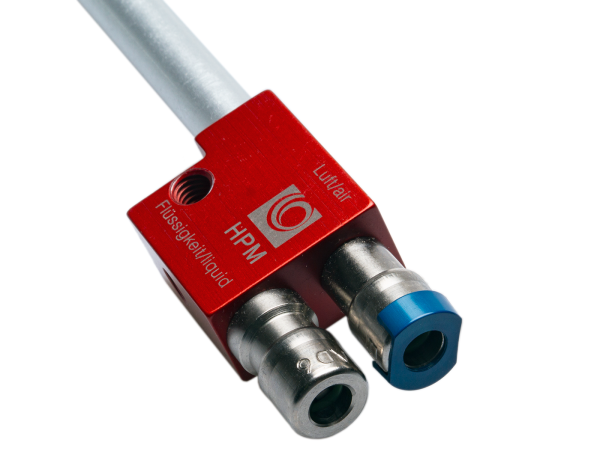

Sprühkopf HPM HTR135
HPM Technologie - Präzision Made in GermanySPRÜHDÜSE HTR - PRÄZISE UND ROBUST
Die Sprühdüse HTR von HPM Technologie ist eine robuste und vielseitig einsetzbare Sprühdüse für industrielle Anwendungen. Sie eignet sich insbesondere für Prozesse, bei denen eine präzise und gleichmäßige Flüssigkeitsverteilung erforderlich ist. Durch ihre stabile Bauweise und die Möglichkeit zur exakten Dosierung ist sie für eine Vielzahl von Einsatzbereichen geeignet.
EINSATZBEREICHE
Die Sprühdüse HTR wird in verschiedenen industriellen Anwendungen genutzt, insbesondere in der Minimalmengenschmierung (MMS) sowie in Prozessen, bei denen Schmierstoffe, Kühlmittel oder andere Flüssigkeiten gezielt aufgetragen werden müssen. Typische Einsatzgebiete umfassen:
- Metallbearbeitung (Fräsen, Drehen, Bohren, Reiben, Gewindeformen)
- Schmierung von Sägeblättern und Schneidwerkzeugen
- Schmierung und Kühlung in Umform- und Stanzprozessen
- Anwendungen in der Lebensmittelindustrie, Kunststoffverarbeitung und weiteren Bereichen mit kontrollierter Flüssigkeitsverteilung
FUNKTION UND EINSTELLMÖGLICHKEITEN
Die Sprühdüse HTR ermöglicht eine präzise Mengendosierung direkt an der Düse. Das Sprühbild kann je nach Bedarf angepasst werden, um eine gezielte oder flächige Verteilung der Flüssigkeit zu erreichen. Die Dosierung erfolgt über eine innenliegende Mischdüse, die das Medium mit Druckluft fein verteilt.
| Druckbereich: | Niederdruckbereich von 0,5 ... 2,5 bar |
| Luftverbrauch: | 2,0 – 5,5 L/min pro Düse |
| Flüssigkeitsverbrauch: | 0,04 – 2,3 L/h (bei Wasser) |
| Viskositätsbereich: | bis zu 2.300 mm²/s (20°C) bzw. 500 mm²/s (40°C) |
| Sprühstrahl: | Nahezu runder Vollkegel von ca. 15°. Der Sprühabstand zwischen Sprühdüse und zu benetztem Objekt sollte im optimalen Fall nicht größer als 200 mm sein. Dies ergibt dann eine besprühte Fläche von bis zu ca. Ø 50 mm. |
| Länge Sprührohr: | 135 mm |
| Befestigung: | M6 Gewinde |
Die Düse ist auch in Verbindung mit unserem Minimalmengen Schmiersystem VMS700 erhältlich.
