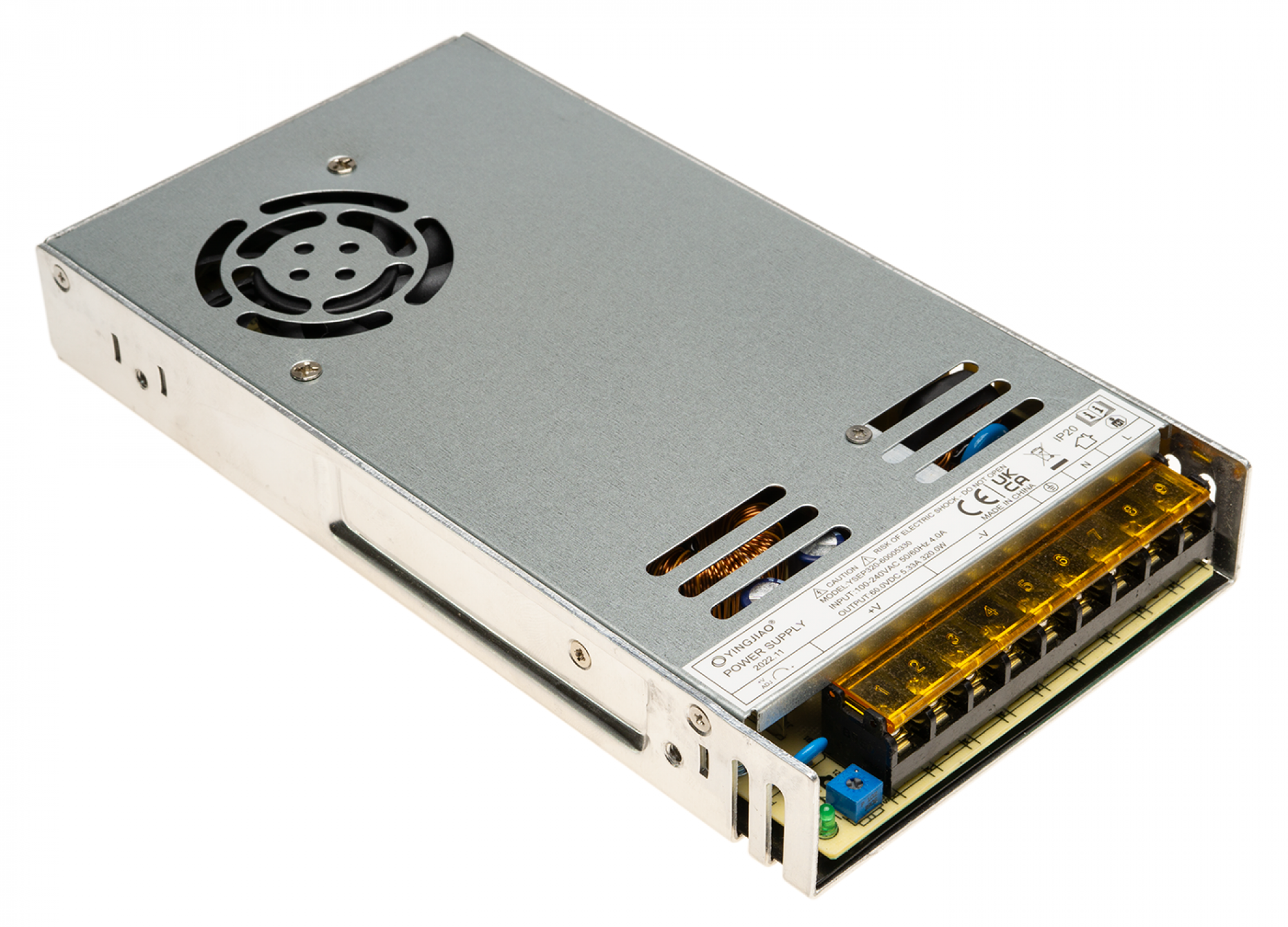

Schaltnetzteil 60 V 320 Watt 5,3 A
Schaltnetzteil 60 V, 320 Watt, 5,3 A
Eigenschaften:- Universelle Weitbereichs-Eingangsspannung
- PF > 0,98 bei 115 VAC; > 0,94 bei 230 VAC
- Prüfzeichen: TÜV, CB, CE
- Schutzschaltungen für: Überlast, Überspannung, Übertemperatur, Kurzschluss
- Lüfter mit Geschwindigkeitsregelung
- Japanische Schlüsselbauteile
- Alle Elkos in 105 °C-Ausführung
- Abmessungen: 228 x 115 x 50 mm
- Eingangsspannung: 85 ... 264 VAC (120 ...370 VDC)
- Eingangsstrom: 5 A
- Einschaltstrom: Kaltstart, 20 A / 115 V, 40 A / 230 V
- Eingangs Leckstrom: < 1 mA / 230 VAC
- Stromregelung (Volllast): ± 0,5 %
- Spannungs-Regelbereich: ± 10 %
- Ausgangs-Überlastungsschutz: 105 ... 150 %, Strombegrenzung, Auto-Wiedereinschaltung
- Ausgangs-Überspannungsschutz: 115 ... 150 %, Abschaltung, Reset bei Wiedereinschaltung
- Kurzschlussschutz: Hiccup-Modus, Auto-Reset
- Anstiegszeit: 50 ms bei Volllast (typ.)
- Überbrückungszeit: 20 ms bei Volllast (typ.)
- Betriebstemperatur: -20 °C ... +70 °C (siehe Leistungsabfall-Kurve)
- Lagertemperatur: 20 °C ... +85 °C
- Umgebungs-Feuchte: 20 % ... 93 % rel. Feuchte (nicht kondensierend)
- Lagerungs-Feuchte: 20 % ... 95 % rel. Feuchte (nicht kondensierend)
- MTBF: >100.000 Stunden
- Kühlung: Gebläse, Geschwindigkeit temperaturabhängig geregelt
- EMV-Richtlinien: GB9254, EN55022 Class B
EN55024, EN61000-3-2,3
EN61000-4-2,3,4,5,6,8,11 - Spannungsfestigkeit: I/P -O/P: 3 kVAC / 1 min
I/P - PE: 1,5 kVAC / 1 min
O/P-PE: 0,5 kVAC / 1 min - Vibrationsfestigkeit: 10 ... 150 Hz, 2 G 10 min / 1 cycle, 30 min jeweils in X-, Y-, Z-Richtung
- Bauform: Geschlossene Bauform
- Anschlüsse: 9 P / 9,5 mm Schraubanschlüsse
- Abmessungen: 228 x 115 x 50 mm (L x W x H)
