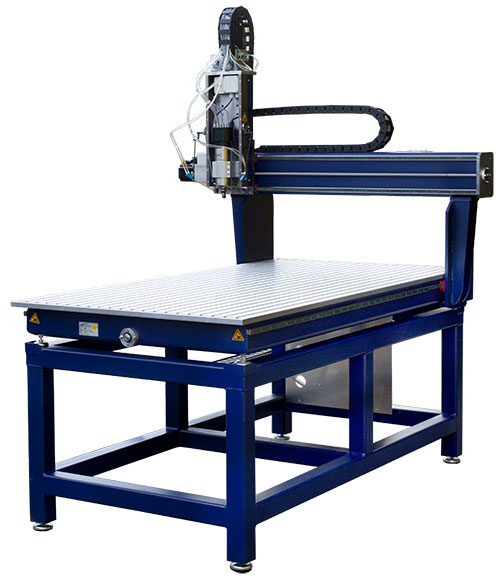

Sorotec FE V2 0605
Der massive Aufbau aus Rechteck-Stahlrohr mit großen Querschnitten zeigt klar die Richtung: Die FE V2-Serie ist eine Konstruktion für den täglichen, produktiven Einsatz über viele Jahre hinweg. Zuverlässigkeit und reproduzierbare Präzision stehen im Vordergrund, trügerisch kostengünstige Kompromisse zulasten der Robustheit kommen nicht infrage.
Der hier angebotene Basisaufbau ist ausgestattet mit Kugelumlaufspindeln, Linearführungen, induktiven Sensoren und Verkabelung. Zur weiteren Komplettierung empfehlen wir ein ausführliches Beratungsgepräch - sei es am Telefon, oder sei es bei uns in der Firma, wo wir Ihnen gerne fertig aufgebaute Maschinen zeigen und die für Ihre Anwendung beste Ausstattung gemeinsam mit Ihnen zusammenstellen und im Detail erklären.
Besonderheiten der FE V2-Serie:
- Maschinenbett aus verschweißtem 10 x 80 x 120 mm Stahlrohr
- Portalbalken aus verschweißtem 8 x 100 x 200 mm Stahlrohr
- Alle Baugruppen spannungsarm geglüht
- Gefräste und mit Anschlagkante versehene Linearführungsflächen
- Maschinenbett in einer Aufspannung überfräst
| Technische Daten | |
|---|---|
| Verfahrwege |
X: 650 mm |
| Durchlass unter Portal | 250 mm (ohne Aufspannplatte) |
| Aufspannfläche | X: 1050 mm Y: 540 mm |
| Aufstellmaße |
B: 1100 mm |
| Führungen | HIWIN Linearführungen Baugrösse 20 auf allen Achsen |
| Kugelumlaufspindeln Toleranzklasse T07 |
X: 25 x 10 mm Y: 16 x 10 mm Z: 16 x 5 mm |
| Referenzsensoren | Induktiver Öffner auf allen Achsen |
| Schrittmotoren | Vorbereitet für Schrittmotoren: NEMA 34 |
| Gewicht ohne Zubehör | ca. 230 kg |
| Farbe | RAL 5013 |
Als Zubehör erhältlich:
- Schrittmotorsteuerungen
- Steuersoftware
- CAD/CAM Systeme
- Frässpindeln (mit und ohne Werkzeugwechsler)
- Untergestell
- T-Nutenplatte
- Minimalmengenschmierungen
- Umhausung
- weiteres Zubehör
Lieferzeit auf Anfrage
Da der Shop keine Speditionskosten kalkulieren kann, nehmen Sie zur Bestellung bitte Kontakt per Mail oder Telefon mit uns auf.
Maschinen-Parameter FE V2Hersteller: | Verantwortliche Person: |
| Sicherheitshinweise: | ||
 | 1. | Immer die Schutz- und Warnhinweise in den vorhandenen Dokumenten nachlesen und beachten. |
| 2. | Der Aufbau, Inbetriebnahme und Betrieb erfordern spezielle Sachkenntnisse über Maschinen und deren sachgemäße Bedienung, sowie Basiswissen zur Elektrotechnik. Die Hinweise – unter anderem in den Beschreibungen dazu - sind sorgfältig zu beachten. | |
| 3. | Der Standort zum Betrieb von Maschinen muss sicherstellen, dass unbefugte Personen – vor allem Kinder – ohne ausreichende Aufsicht, keinen Zugang haben. | |
| 4. | Die Verwendung von Bausätzen / Komponenten erfordern, in der Regel, zusätzliche Maßnahmen und Ergänzungen. | |
