Ringkerntrafo, offene Ausführung mit Anschlussleitungen, 1000 VA

Hochwertige Ringkerntransformatoren in offener Ausführung mit einer einzelnen 230 V AC 50/60 Hz-Primärwicklung. Die beiden unabhängigen Sekundärwicklungen können je nach Bedarf einzeln, in Reihe oder parallel geschaltet werden.

• Kleine Abmessungen und geringes Gewicht im Vergleich zu traditionellen laminierten Stapelausführungen
• Sehr geringe magnetische Abstrahlung
• Sehr geringes induziertes Rauschen (Brummen)
• Sehr geringer Eisenverlust
• Doppelt isolierte Primäranschlüsse
• 100 % elektrische Prüfung und Durchschlagsprüfung
• Hochwertige Fertigungs- und Prüfverfahren nach EN61558, EN60950, EN60065, VDE 0551, VDE 0550 and BS415

Technische Daten:

• Leitungen: 150 mm lang mit PVC-Isolierung, Anschlussende 10 mm abisoliert und verzinnt
• Abmessungen (Höhe x Durchmesser): 82 x 165 mm
• Ausgangsspannung: 2 x 55 VAC
• Ausgangsstrom: 9,09 A
• Eingangsspannung: 230 VAC
• Nennleistung: 1000 VA
• Regelung typ.: 5 %
• Sekundärspannungstoleranz: < 1% bei Eingangsnennwert
• Temperaturanstieg: 72 °C
• Betriebstemperatur: max. +40 °C Umgebungstemperatur
• Isolierung: UL-anerkannte Klasse A (105 °C)

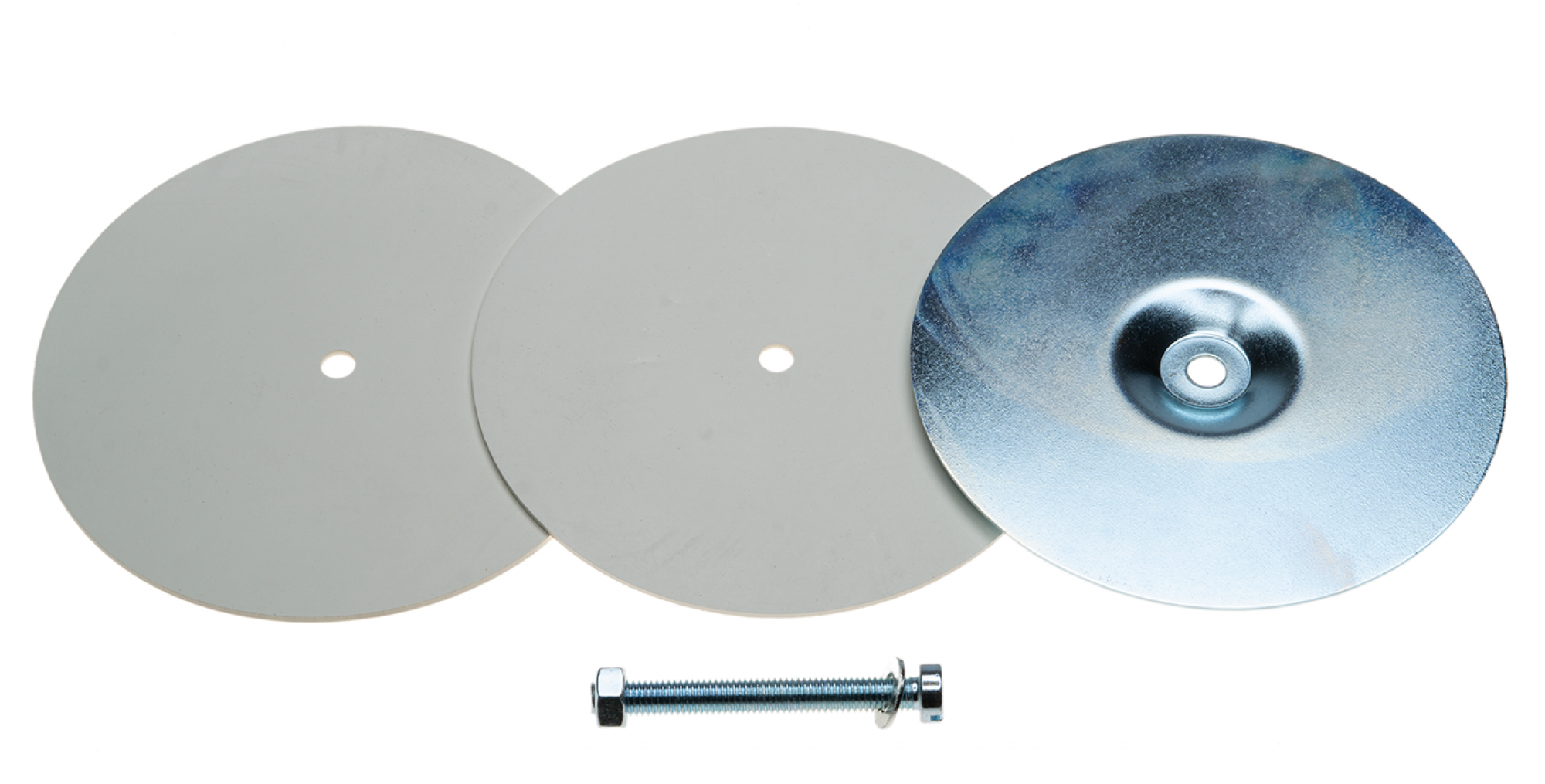

• Neopren-Polster: 5 kV Isolierung
• Gewicht: 6,6 kg
• Größe Befestigungsschrauben: M8 x 100 mm
• EN61558 Zugelassen nach Isolierstoffklasse E (120 °C)
• Normen: UL 506; EN 61558
