Sorotec Alu-Line Heavy Gantry 2013 Teilesatz
Auf Grund der großen Abmessungen werden bei der Baureihe Alu-Line Heavy Profile und Kugelumlaufspindeln mit höheren Querschnitten verbaut. Auf der X-Achse wird das 90 x 90 Profil gegen ein 180 x 90 Profil ersetzt, um die Durchbiegung auf ein Minimum zu reduzieren. Ebenso wird die mittige 16 mm-Kugelumlaufspindel gegen eine 25 mm-Kugelumlaufspindel ersetzt, um ein Aufschwingen bei hohen Drehzahlen zu verhindern. So muss die Verfahrgeschwindigkeit nicht reduziert werden.

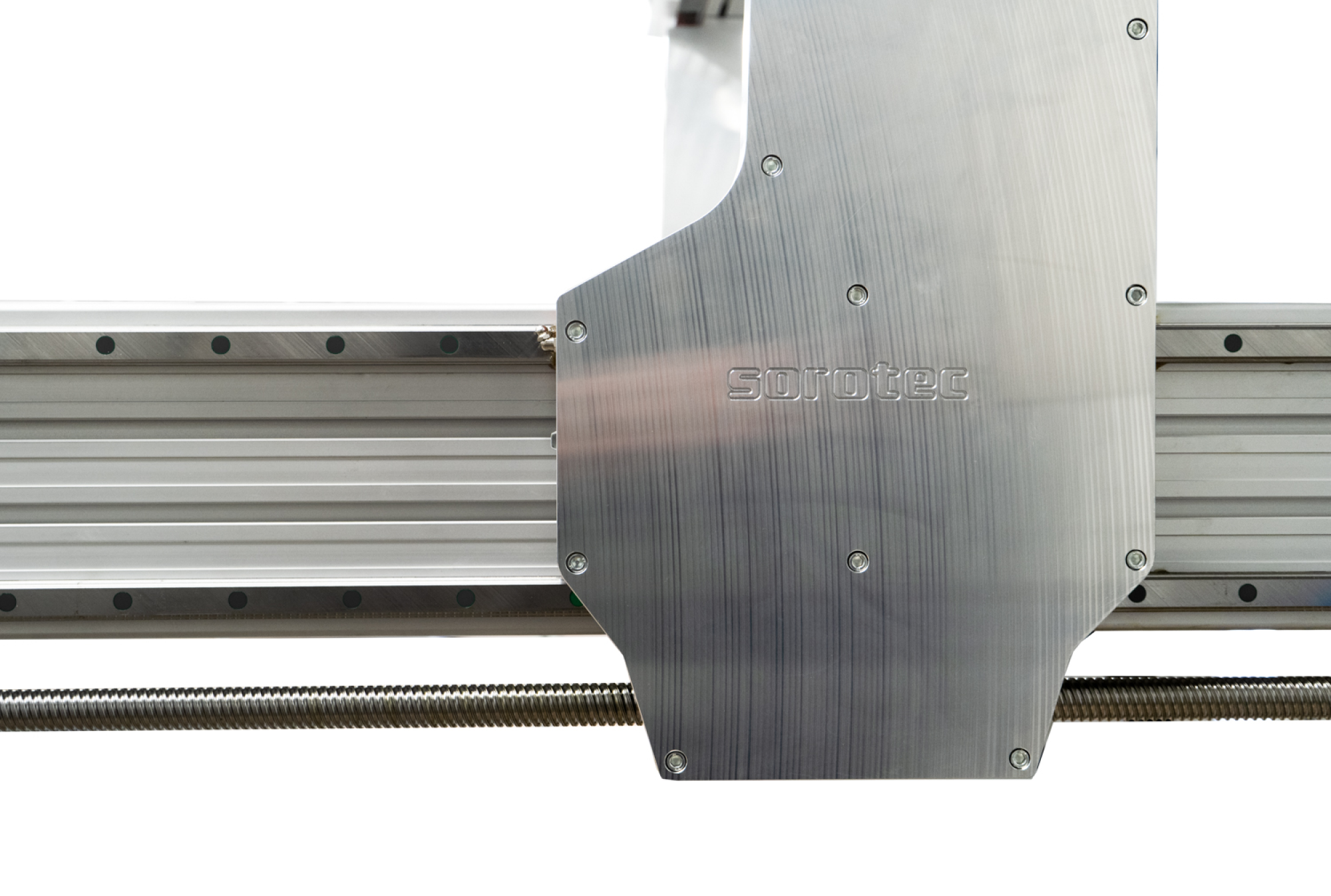

Auf der X-Achse werden zudem je Seite zwei Linear- Führungsschienen auf dem 180er Profil montiert, um eine noch höhere Stabilität des Portals zu erreichen.
Die Variante Heavy wird mit einer einzelnen mittigen Kugelumlaufspindel an der X-Achse geliefert, die Variante Heavy Gantry mit zwei aussenliegenden Kugelumlaufspindeln.
Mit diesem Teilesatz erhalten Sie alle benötigten Teile für den mechanischen Aufbau. Die Schleppketten und Schrittmotoren sind nicht im Lieferumfang enthalten.

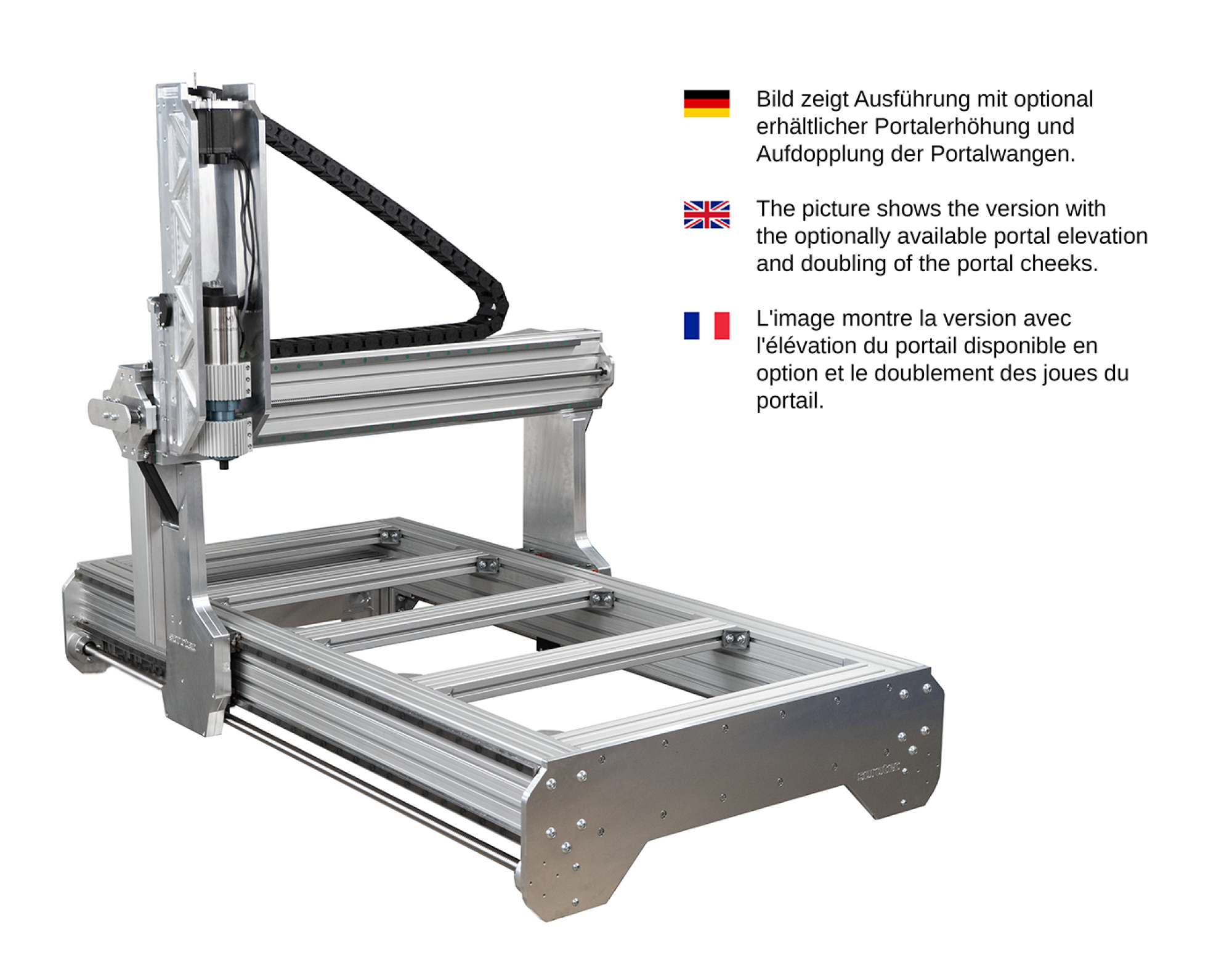

Optional erhältliche PortalerhöhungFolgende Optionen sind erhältlich:

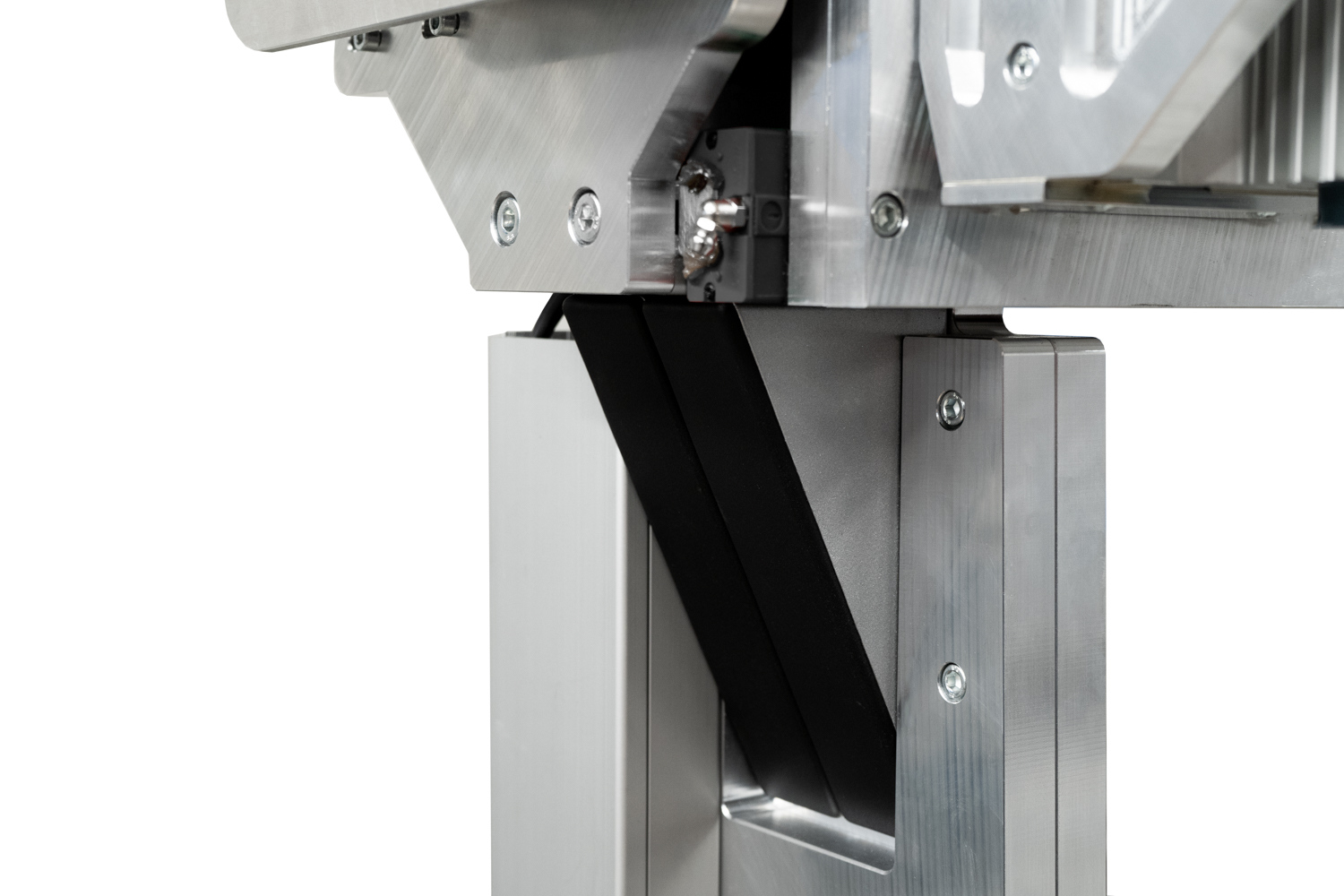

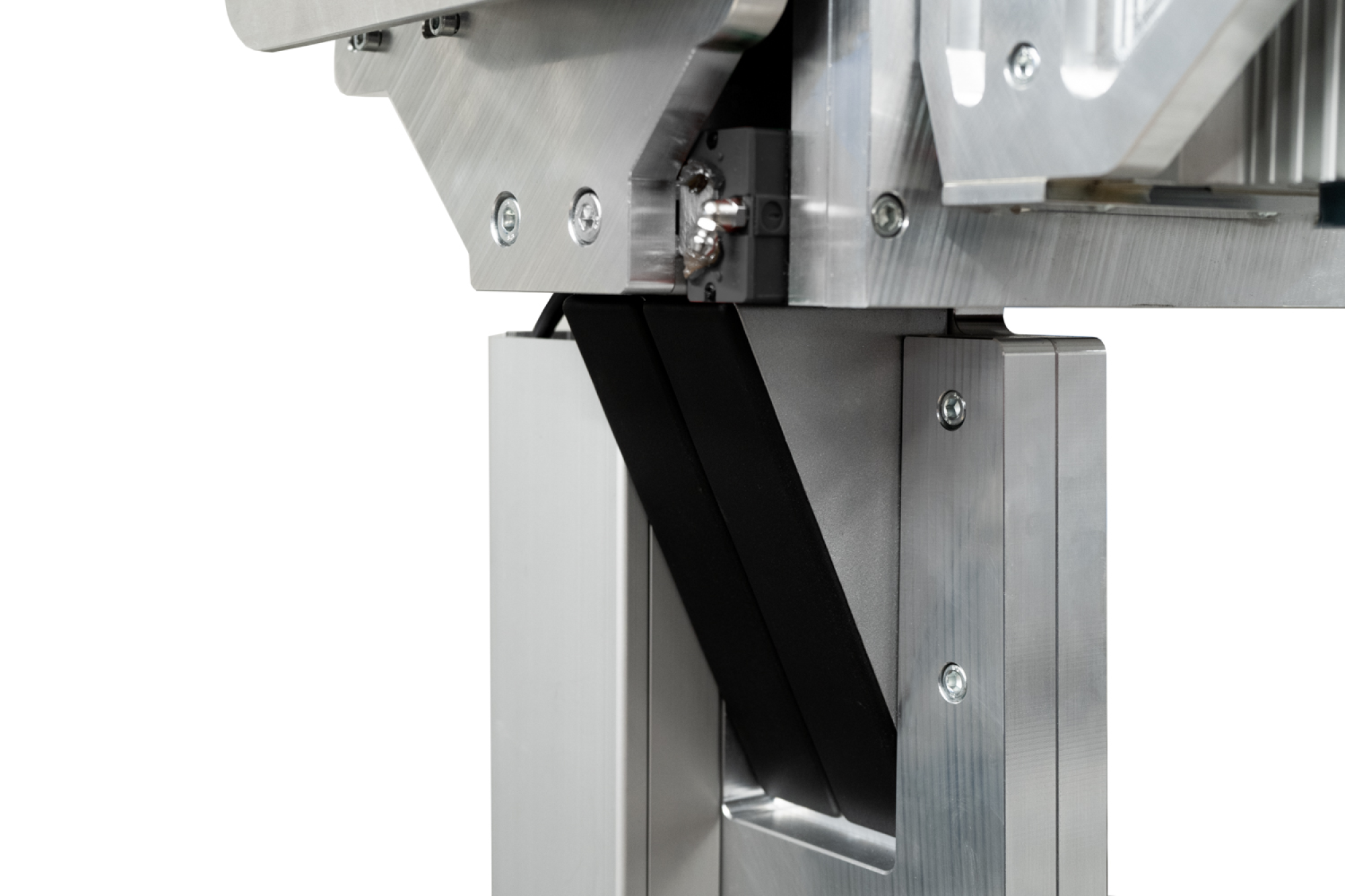

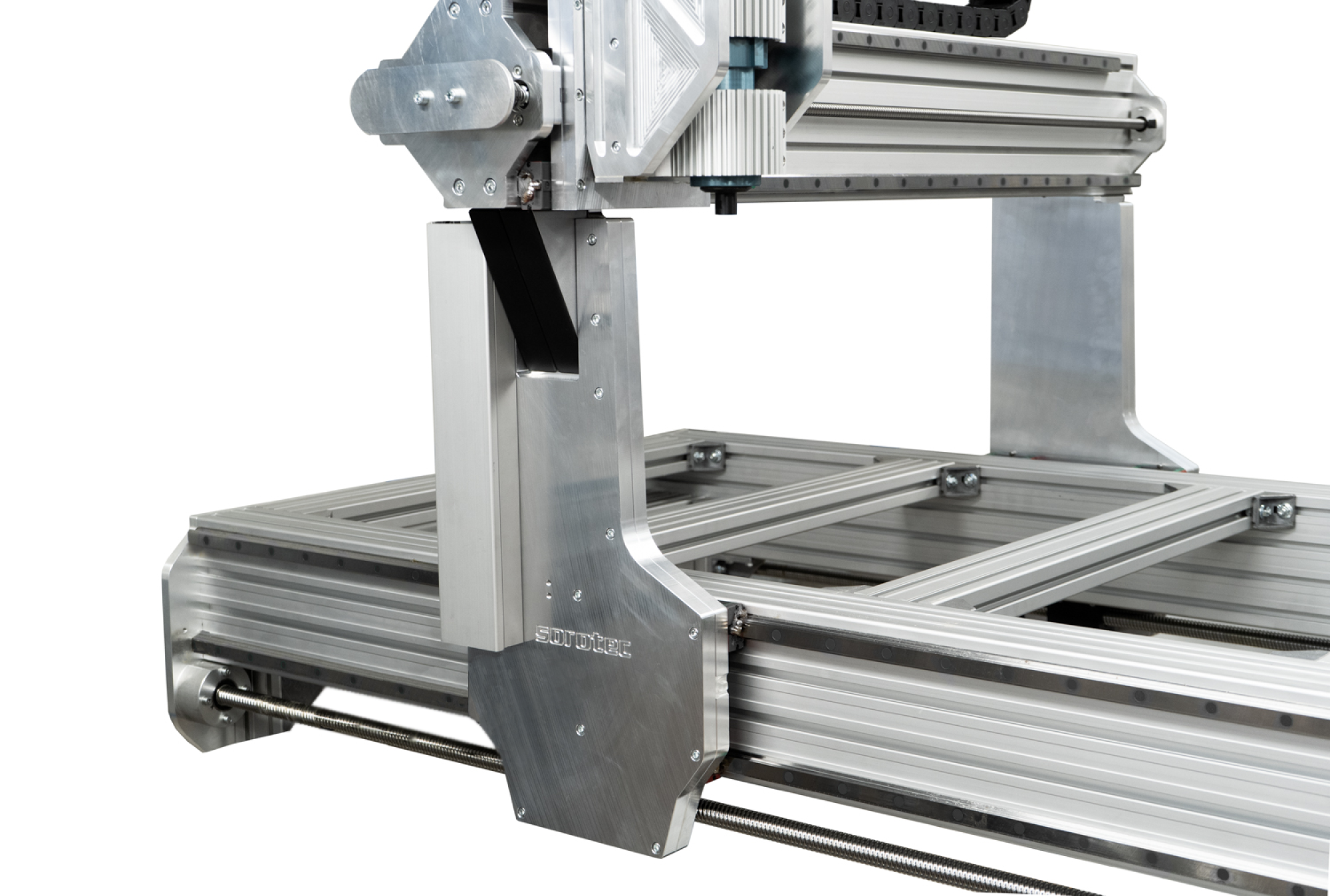

- Portalerhöhung auf 320 mm Durchlasshöhe mit gedoppelten Portalwangen
- Portalerhöhung auf 420 mm Durchlasshöhe mit dreifachen Portalwangen
| Technische Daten (Standardausführung) | |
|---|---|
| Verfahrwege | X: 2050 mm Y: 1350 mm Z: 220 mm |
| Durchlass unter Portal | 270 mm |
| Aufspannfläche | X: 2400 mm Y: 1350 mm |
| Aufstellmaße | L: 2450 mm B: 1760 mm H: 1080 mm |
| Linearführungen | Blue Line HGR20 auf allen Achsen |
| Anzahl Blocklaufwagen | X: 2 x 4 Y: 4 Z: 3 |
| Kugelumlaufspindeln | Toleranzklasse T07 auf allen Achsen X: 25 x 20 mm Y: 16 x 10 mm Z: 16 x 05 mm |
 Die Mechanik wird in Einzelteilen zur Selbstmontage geliefert. Die Bilder zeigen jeweils den fertig montierten Zustand.Der hier vorgestellte Teilesatz stellt nach der Fertigstellung eine in der EG-Maschinen-richtlinie so genannte "unvollständige Maschine" dar. Diese muss durch Hinzufügen weiterer Komponenten zu einer fertigen Maschine ergänzt werden. Dazu können die von Sorotec angebotene Umhausung und das Modul funktionale Sicherheit (Bedienerschutz) verwendet werden. Lesen Sie dazu auch das  Informationsblatt |
Lieferumfang
- Teilesatz Mechanik
- Auf beiden Seiten entlang der X-Achse außenliegende Kugelumlaufspindeln
- Gefräste Führungsflächen
- HTD Zahnriemen und Riemenräder
- Blue Line Linearführungen HGR20 und Führungswagen mit mittlerer Vorspannung
- Kugelumlaufspindeln spielfrei
- Mechanische Referenzschalter für alle Achsen
- Kompletter Schraubensatz
- Montageanleitung
- Schrittmotoren
- Steuerungen
- Vakuumtechnik
- CAD/CAM - Software
- Fräsmotoren und Zubehör
- Einhausungen und Untergestelle
- Schmier-/Kühlsysteme
- Und vieles mehr...
Nähere Informationen zu Erweiterungen und Zubehör finden Sie hier im Webshop.
