Sorotec Alu-Line 1110 Teilesatz

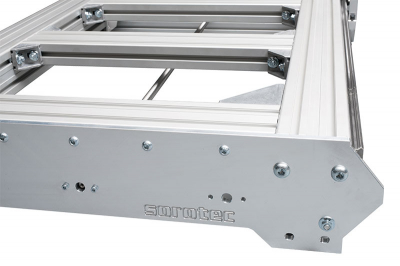

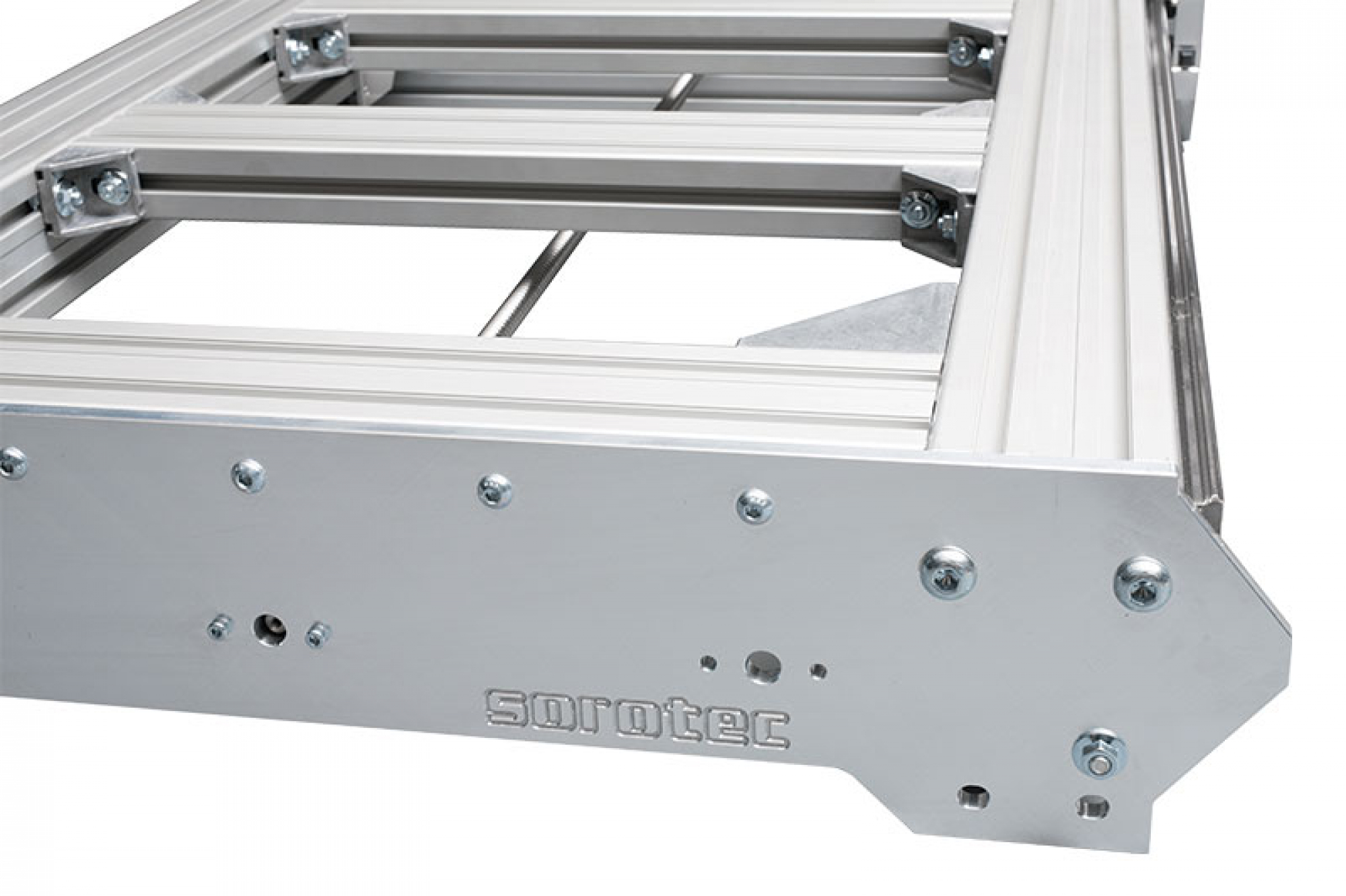

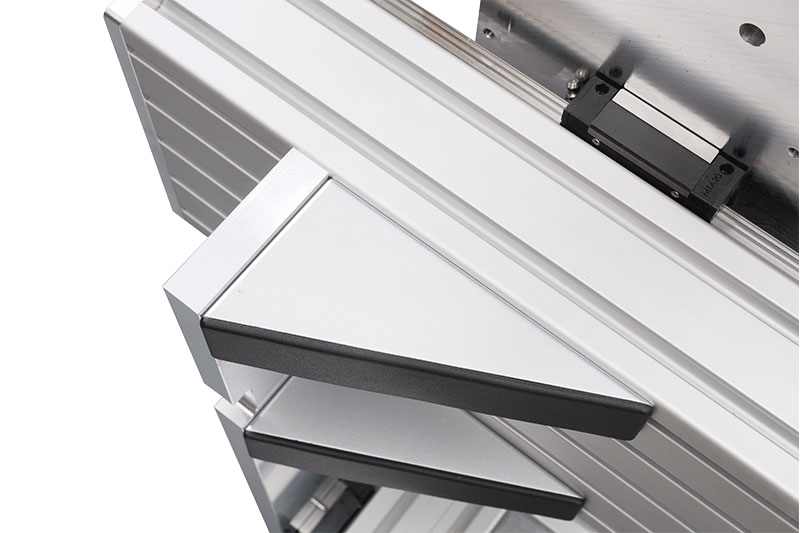

Länge und Breite alleine machen noch keine große Maschine: Erst die dazu gehörende, sorgfältig durchdachte Statik sorgt für die tadellose Nutzbarkeit langer Verfahrwege. Die Alu-Line überzeugt durch Tischprofile mit großen Querschnitten und Aussteifungen an nahezu jeder Verbindung.
Mit diesem Teilesatz erhalten Sie alles für den Aufbau der Mechanik der Portalfräse. Die Schleppketten und Schrittmotoren sind nicht im Lieferumfang enthalten.
| Technische Daten | |
|---|---|
| Verfahrwege |
X: 1150 mm |
| Durchlass unter Portal | 270 mm (ohne Aufspannplatte) |
| Aufspannfläche | X: 1500 mm Y: 1050 mm |
| Aufstellmaße |
L: 1550 mm |

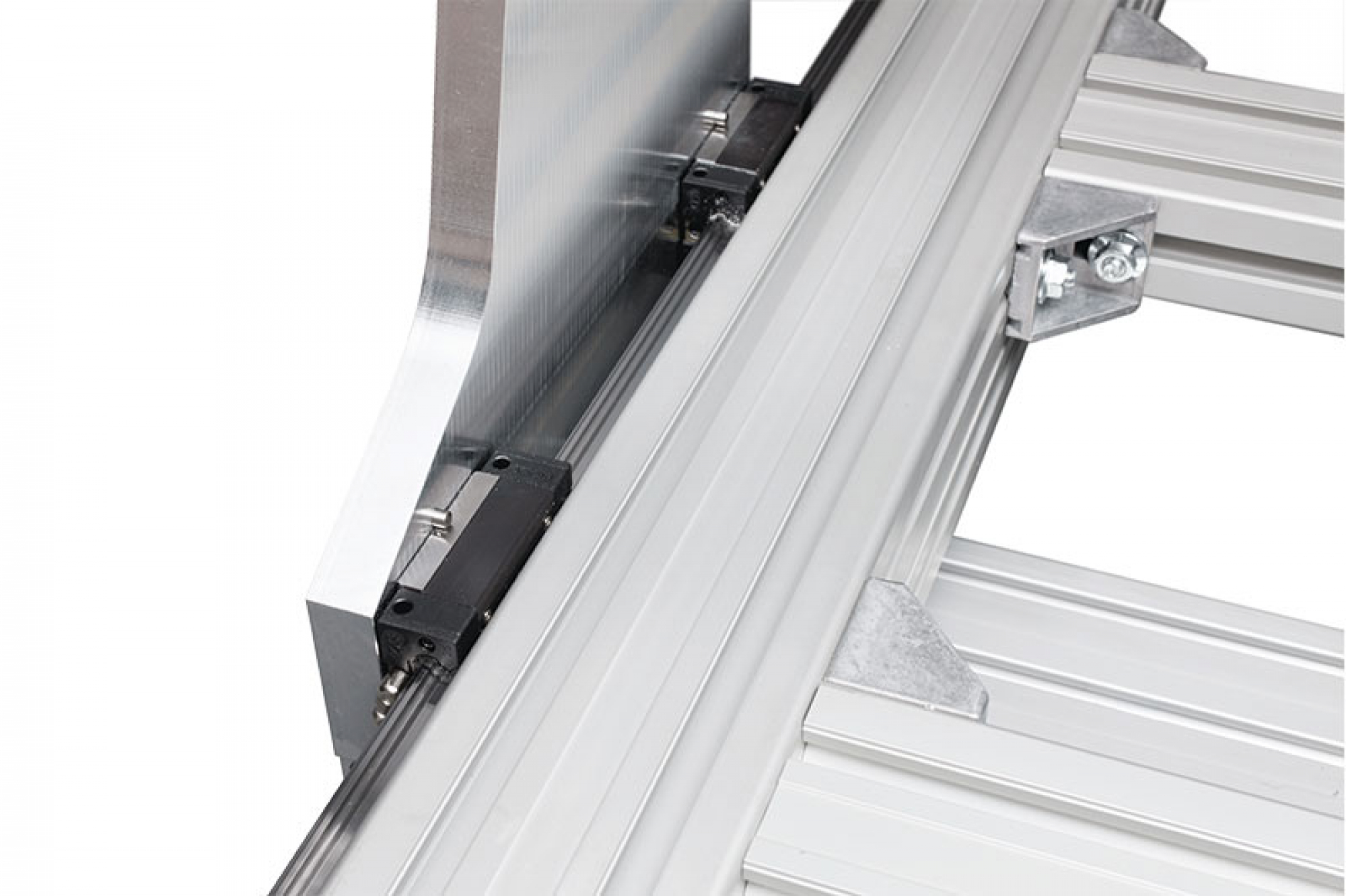

| Führungen | Linearführungen Baugrösse 20 auf allen Achsen |
| Kugelumlaufspindeln Toleranzklasse T07 |
X: 16 x 10 mm Y: 16 x 10 mm Z: 16 x 5 mm |
| Gewicht ohne Zubehör | ca. 140 kg |
Lieferumfang:

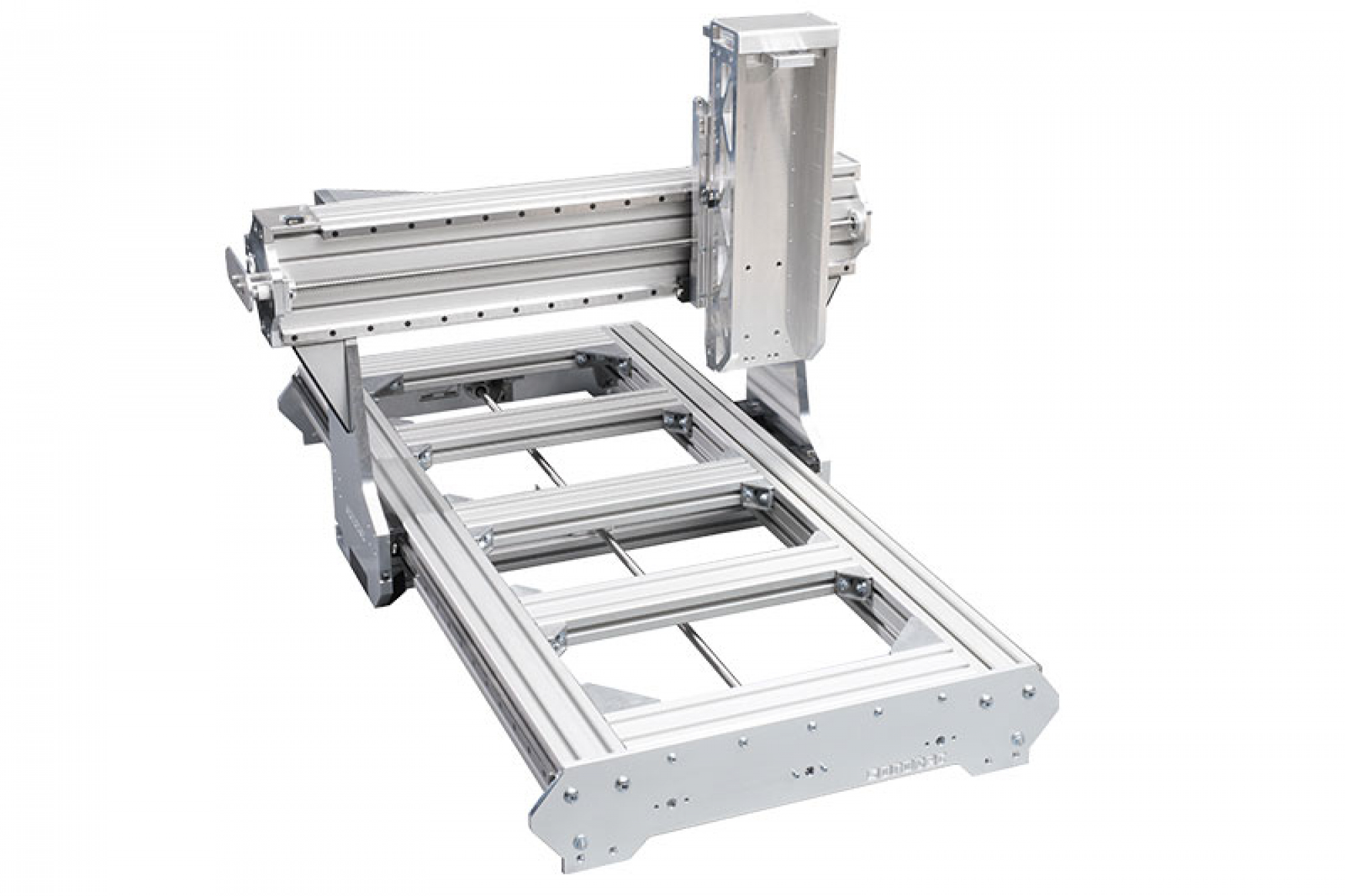

 Die Mechanik wird in Einzelteilen zur Selbstmontage geliefert. Die Bilder zeigen jeweils den fertig montierten Zustand.Die hier vorgestellte Teilesatz stellt nach der Fertigstellung eine in der EG-Maschinen-richtlinie sogenannte "unvollständige Maschine" dar. Diese muss durch Hinzufügen weiterer Komponenten zu einer fertigen Maschine ergänzt werden. Dazu können die von Sorotec angebotene Umhausung und das Modul funktionale Sicherheit (Bedienerschutz) verwendet werden. Lesen Sie dazu auch das  Informationsblatt. |
- Aluprofile und Frästeile
- 20er Linearführungen und Führungswagen
- Kugelumlaufspindeln
- HTD Zahnriemen und Riemenräder (für 8er Welle)
- Mechanische Referenzschalter für alle Achsen
- Kompletter Schraubensatz
- Montageanleitung
- 2. Kugelumlaufspindel in der X-Achse
- Elektromontagesatz
- Maschinenfüsse
- Schrittmotoren
- Schrittmotorsteuerungen
- Schleppketten
- Steuersoftware
- CAD/CAM Systeme
- Frässpindeln (mit und ohne Werkzeugwechsler)
- Untergestell
- T-Nutenplatte
- Minimalmengenschmierungen
- Umhausung
- weiteres Zubehör
Da der Shop keine Speditionskosten kalkulieren kann, nehmen Sie zur Bestellung bitte Kontakt per Mail oder Telefon mit uns auf.
