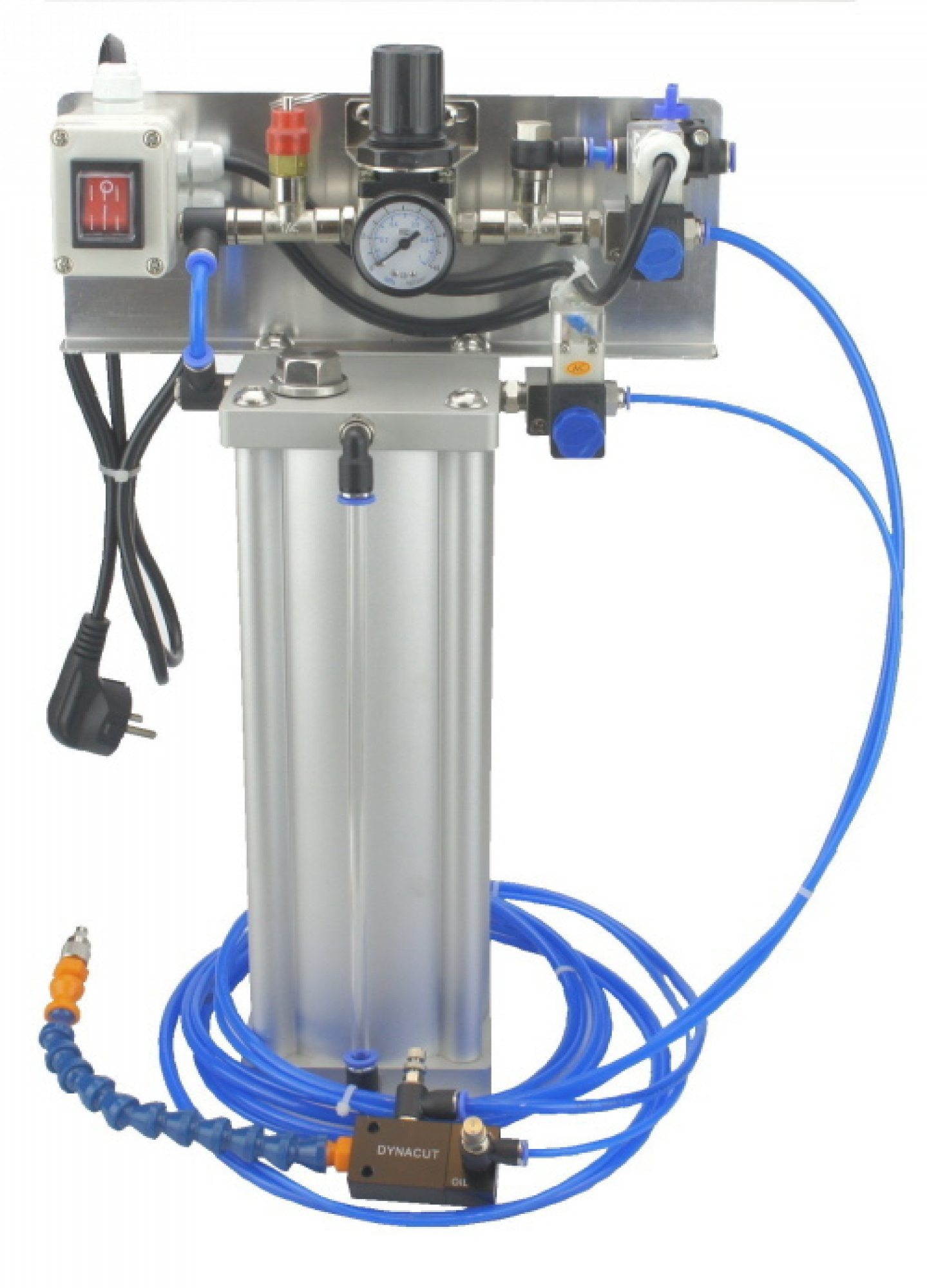

Minimalmengenschmierung MDA - 230 V

Das Schmiersystem MDA ist ein von Dynacut entwickeltes Niederdrucksystem mit koaxialer Sprühdüse für nebelfreien Kühlmittelauftrag. Das System ist komplett aus Aluminium. Der Kühlmittelbehälter steht über ein Druckregelventil unter einem Druck zwischen 0,3 bis 1,5 Bar, je nach Viskosität des Kühlmittels. Dadurch wird erreicht, dass nach dem Einschalten der Druckluftversorgung der Schmierstoff und die Blasluft mit unterschiedlichen Drücken getrennt voneinander bis zum Düsenaustritt geleitet und dort feinste Kühlmitteltröpfchen in den Luftstrom an der Düsenspitze gedrückt werden. Das Volumen des Luftstroms an der Düsenspitze und damit auch der Druck werden durch ein einstellbares Nadelventil an der Düseneinheit eingestellt. Die Zufuhr des Kühlmediums wird ebenfalls mit einem Nadelventil an der Düseneinheit reguliert. Bei richtiger Einstellung arbeitet das System absolut nebelfrei.

Schmiermittel- und Druckluftzufuhr werden elektrisch über Magnetventile eingeschaltet. Das System kann also über eine CNC-Steuerung automatisch ein- und ausgeschaltet werden.

Dieses System kann mit allen gängigen Kühlmedien, die für die Minimalmengenschmierungen geeignet sind, betrieben werden. Unterschiedliche Viskositäten sind kein Problem.

Unser Kühlsystem lässt sich an allen gängigen Bohr- Dreh- Fräs- und Sägemaschinen einsetzen. Besonders eignet es sich für die Aluminiumbearbeitung und zum Kühlen auf CNC gesteuerten Maschinen.

Dieses System kann über V-Verteiler (4 mm Außen-Ø für Schmiermittel, 6 mm für Druckluft) mit einer weiteren Düse bestückt werden.

Der Anschluss an die Druckluftversorgung erfolgt über einen Schlauch mit 6 mm Außendurchmesser.
