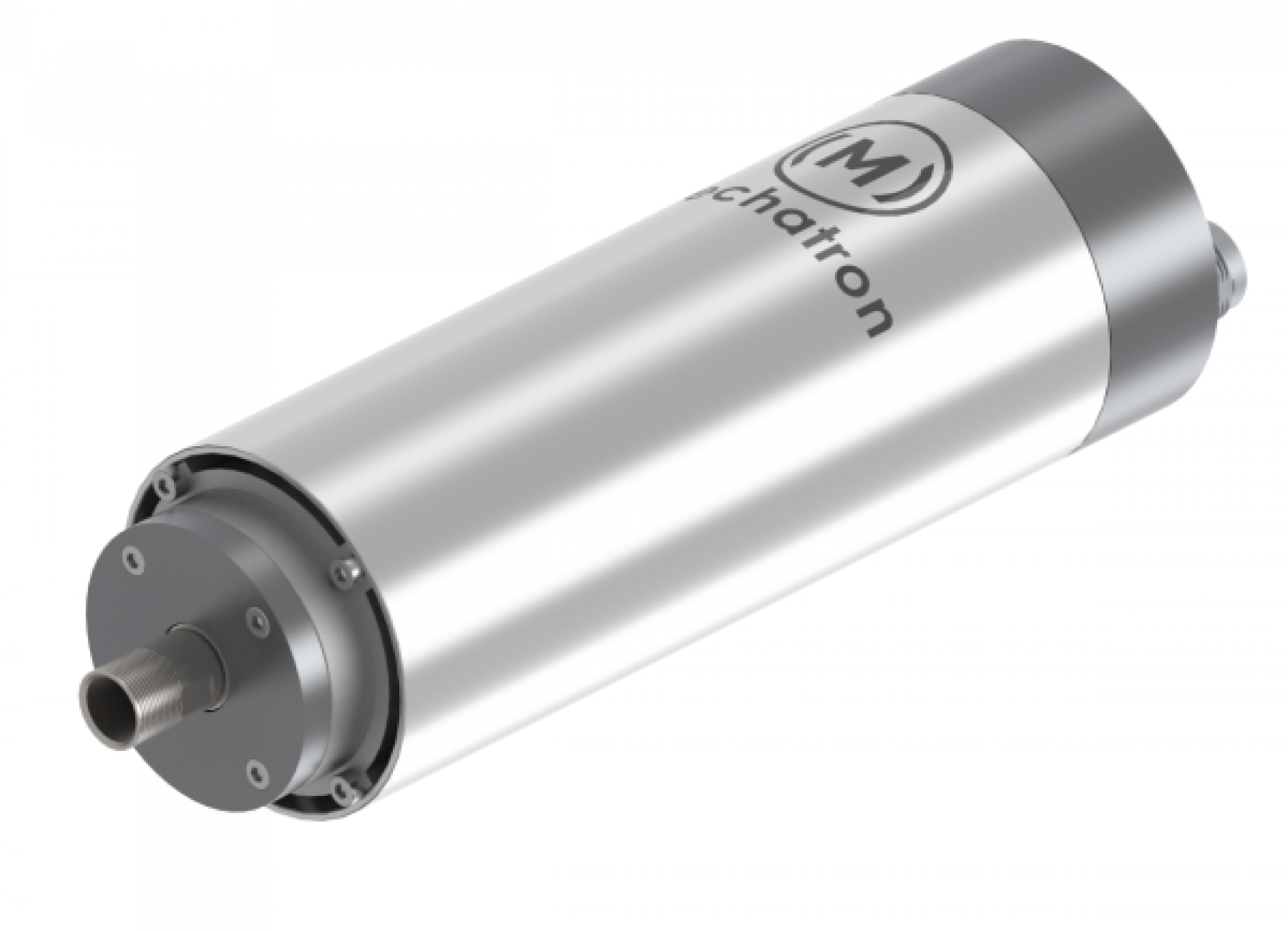

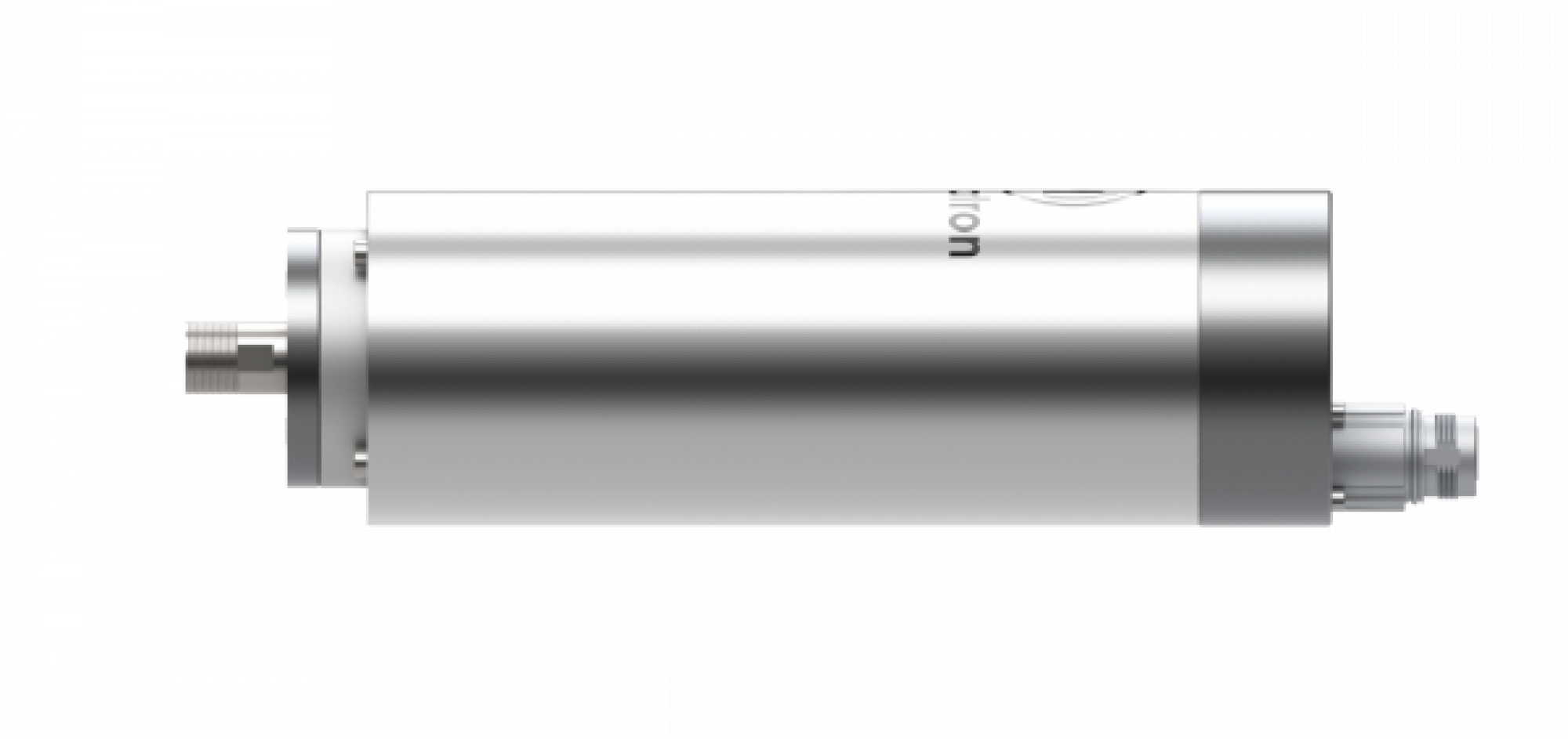

Komplettsystem HF-Motorspindel 6508 luftgekühlt 0,8 kW

Diese Motorspindel der HFSAC Serie kann überall dort eingesetzt werden, wo es um die Fräs- und Gravurbearbeitung von z.B. Holz, Kunststoffen und Aluminium bei Drehzahlen bis 24.000 U/min geht.

Mit nur 2,5 kg Gewicht und einer ER11 Spannzangenaufnahme können Werkzeuge bis 7 mm Durchmesser gespannt werden. Dank aktiver Luftkühlung mittels integriertem Lüfterrad entfallen externe Kühlsysteme.

Sie ist somit ein kostengünstiges Einsteigerprodukt für Anwender mit kleineren Maschinen.

Technische Daten
Motortyp: Asynchronmotor
Leistung: S1 (100%) 0,8 kW | S6 (50%) 1,1 kW
Drehzahl: 24.000 U/min
Drehmoment: max. 0,35 Nm
Spannung: 230 V
Strom: S1 (100%) 4,0 A | S6 (50%) 5,0 A
Frequenz: 400 Hz
Eckfrequenz: 400 Hz
Polzahl: 2
Gewicht: 2,5 kg
Kühlart: Luftkühlung (Zwangskühlung)
max. Gehäusetemperatur: 45 °C
Schutzart: IP20
Spindellager: Hochpräzisionslager wartungsfrei gemäß Standard ABEC7/P4S
Rundlauf (Kegel): < 5,0 µm
Werkzeugwechsel: Manuell, Spannmutter
Werkzeugschnittstelle: ER11
Spannbereich: 1 - 7 mm
Gehäusedurchmesser: 65 mm

Die Frequenzumrichter werden in Werkseinstellung ausgeliefert und können von Ihnen einfach anhand der Schritt für Schritt Anleitung eingestellt werden.

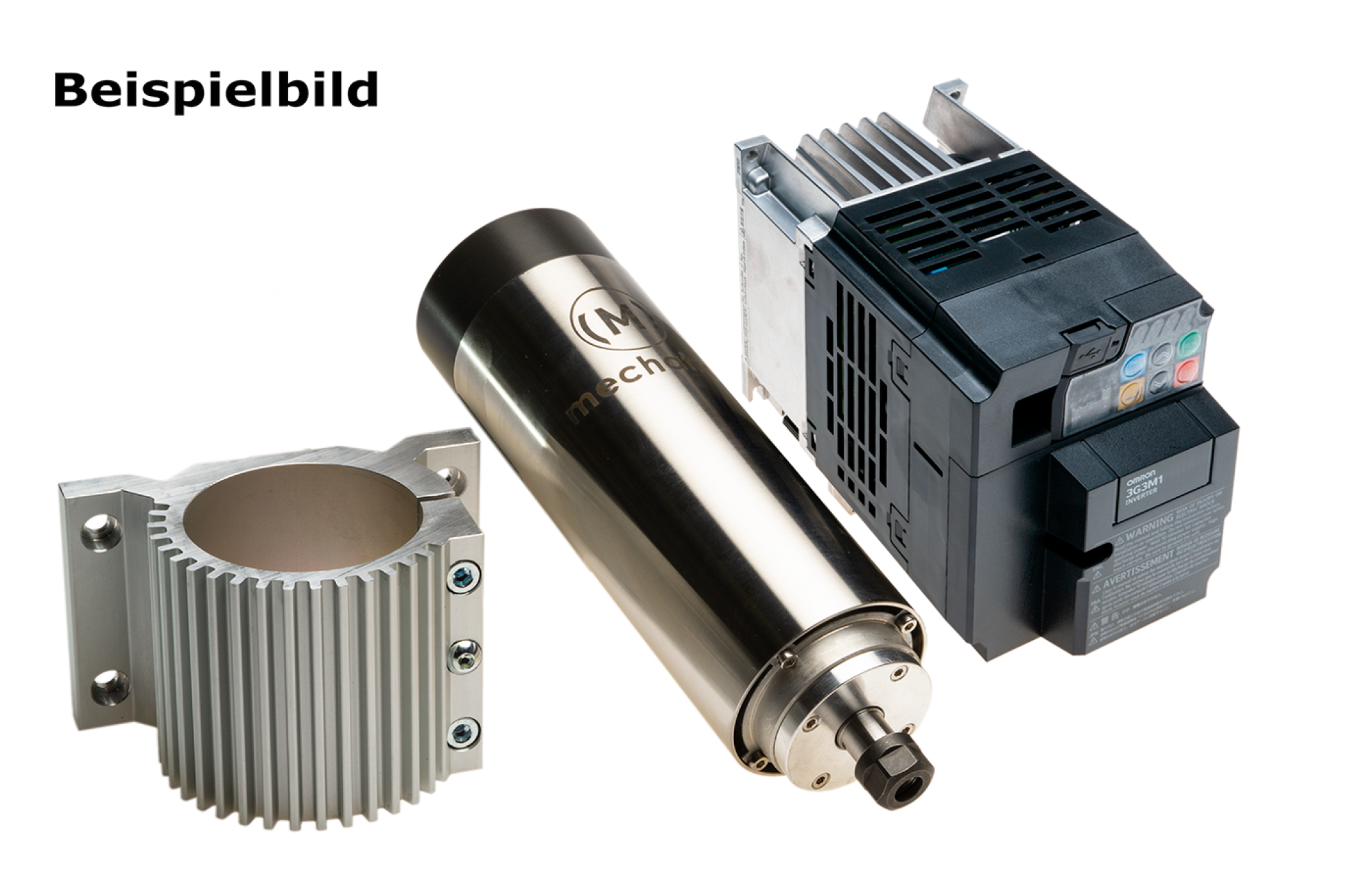

Dieses Set ist anschlussfertig und enthält im Standard-Lieferumfang folgende Komponenten:

- Mechatrong HF-Spindel HFS-6508-AC
- Spannmutter
- Spindel Halterung 65 mm
- Frequenzumrichter Omron 3G3M1 0,75 kW Netzanschluss 1-phasig 230 V
- Netzfilter für FU
- Geschirmte Anschlussleitung 6 m für HF-Spindel, Stecker fertig angeschlossen

Benötigtes Zubehör (nicht im Lieferumfang enthalten):

• Maulschlüssel für Überwurfmutter
• Maulschlüssel zum gegenhalten
• Konuswischer
