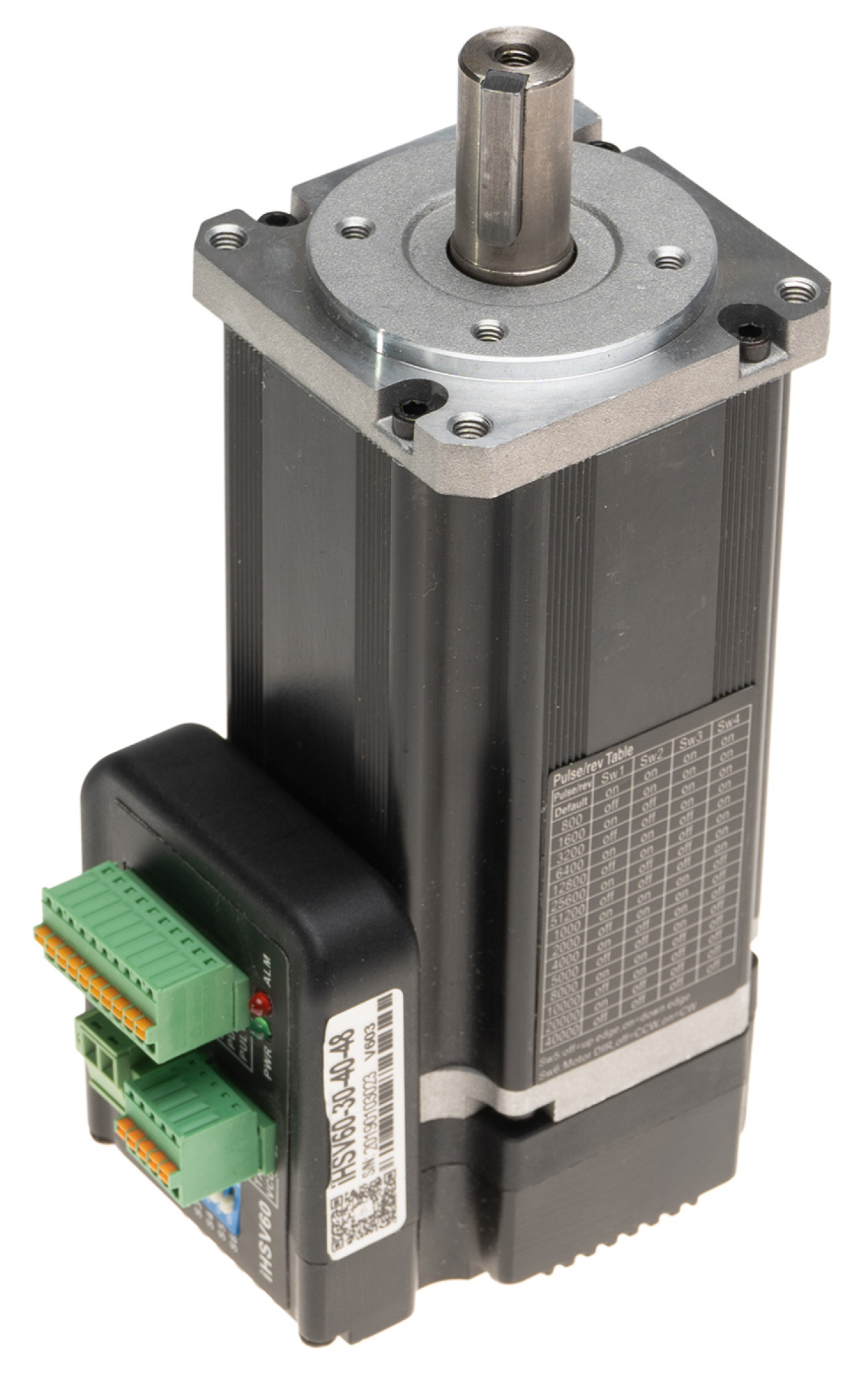

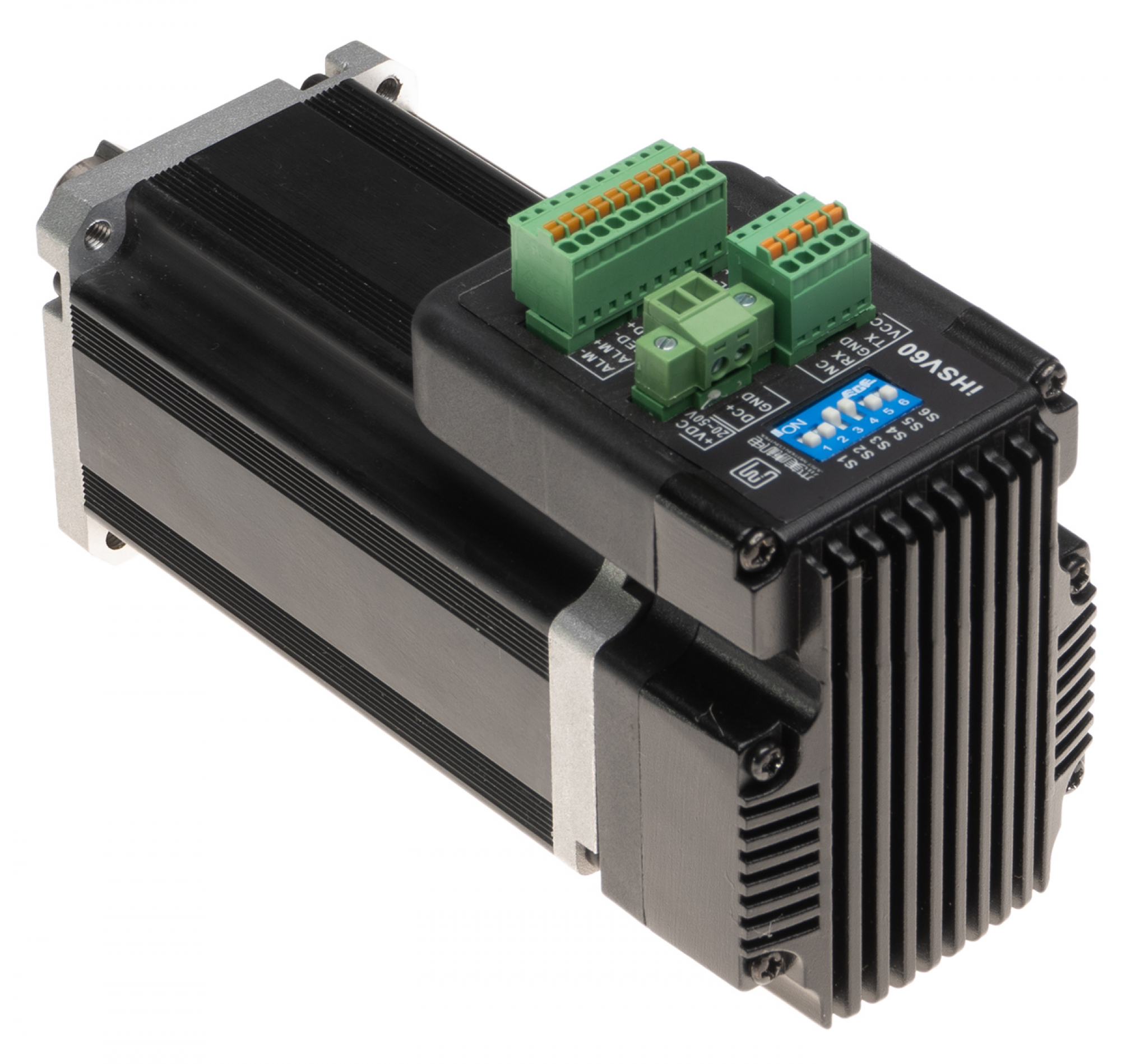

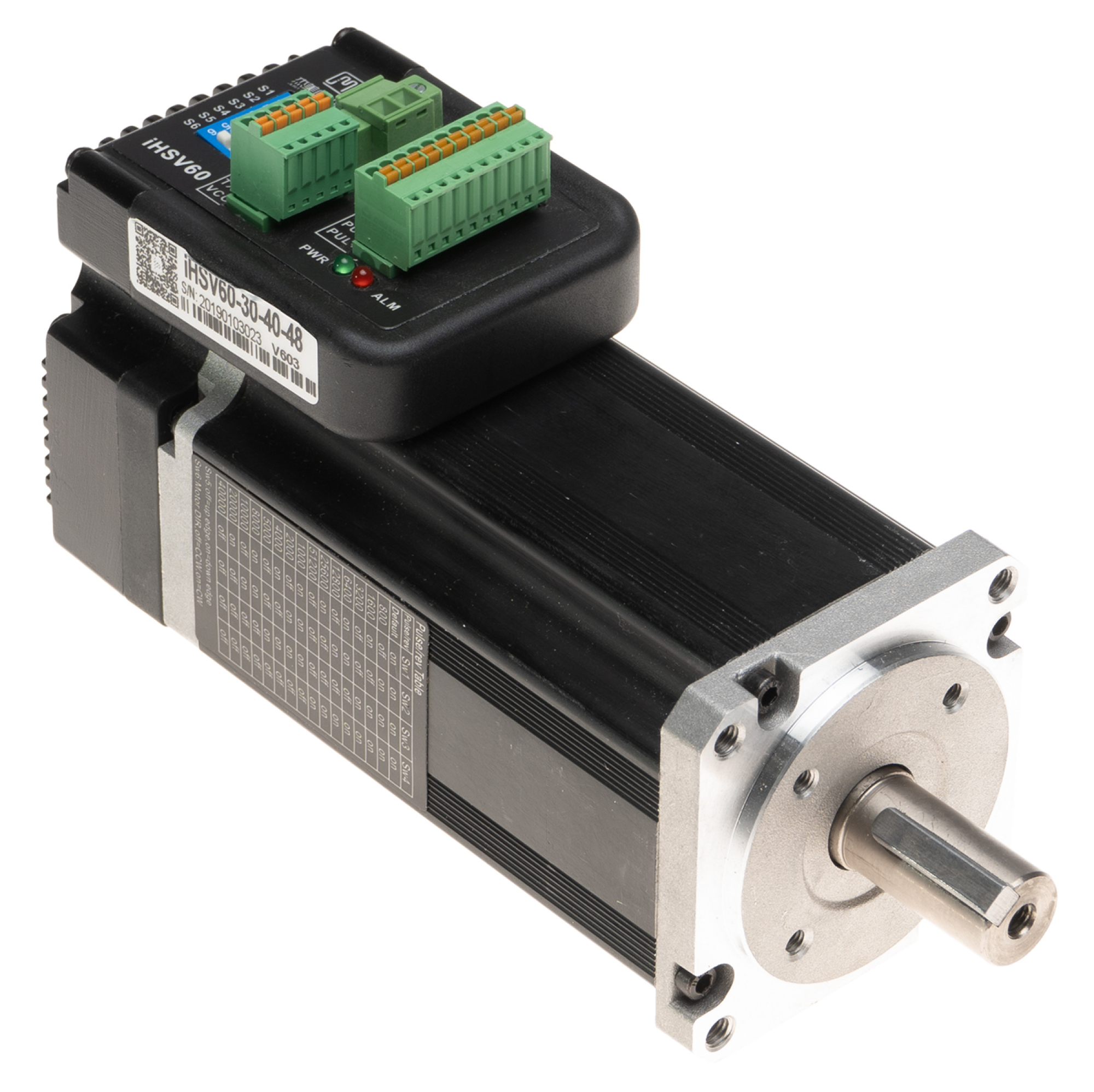

JMC Servomotor mit integrierter Endstufe
IHSVC60-30-40-48-5.5-POCA | 400 Watt | NEMA 24

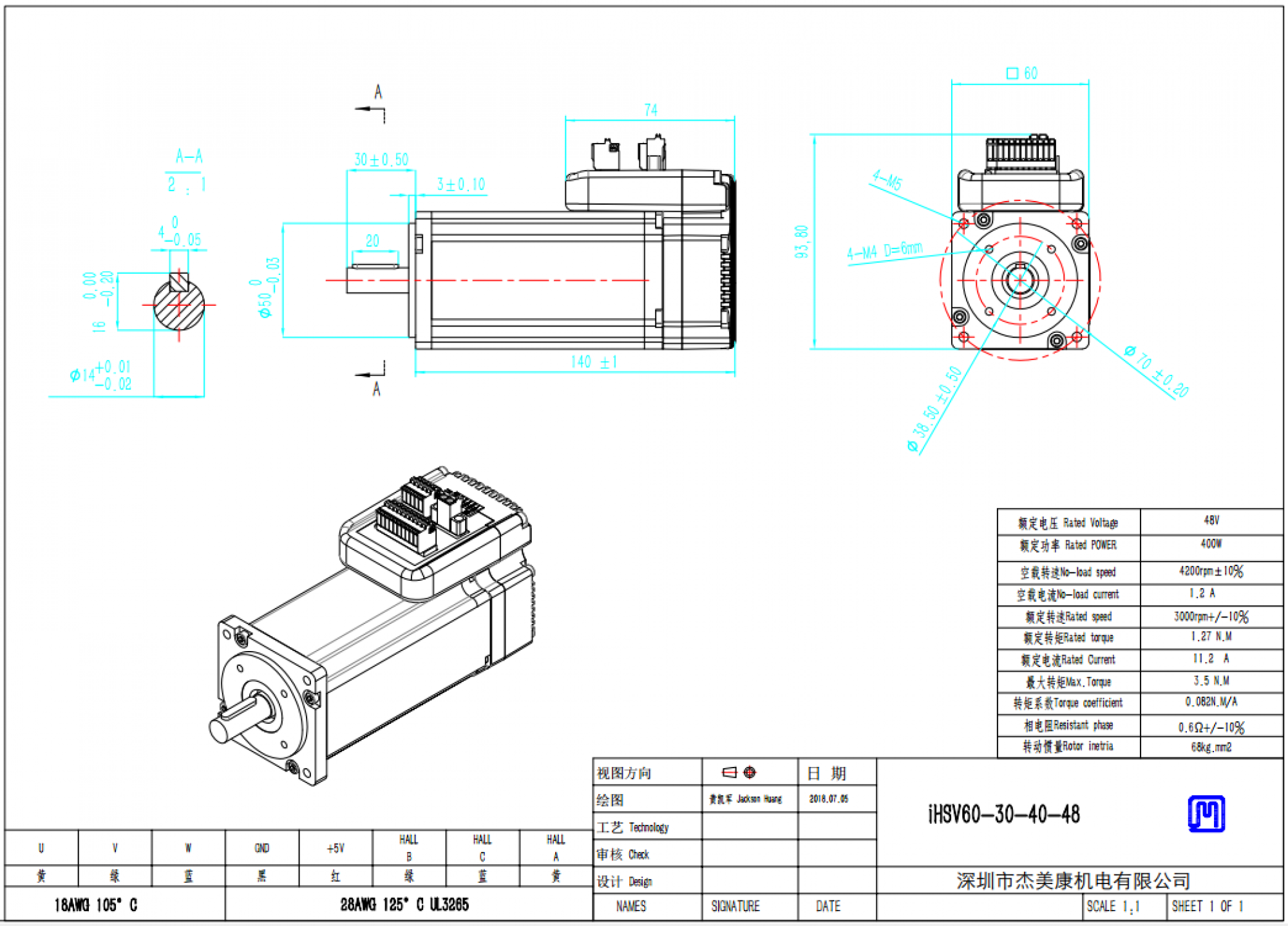

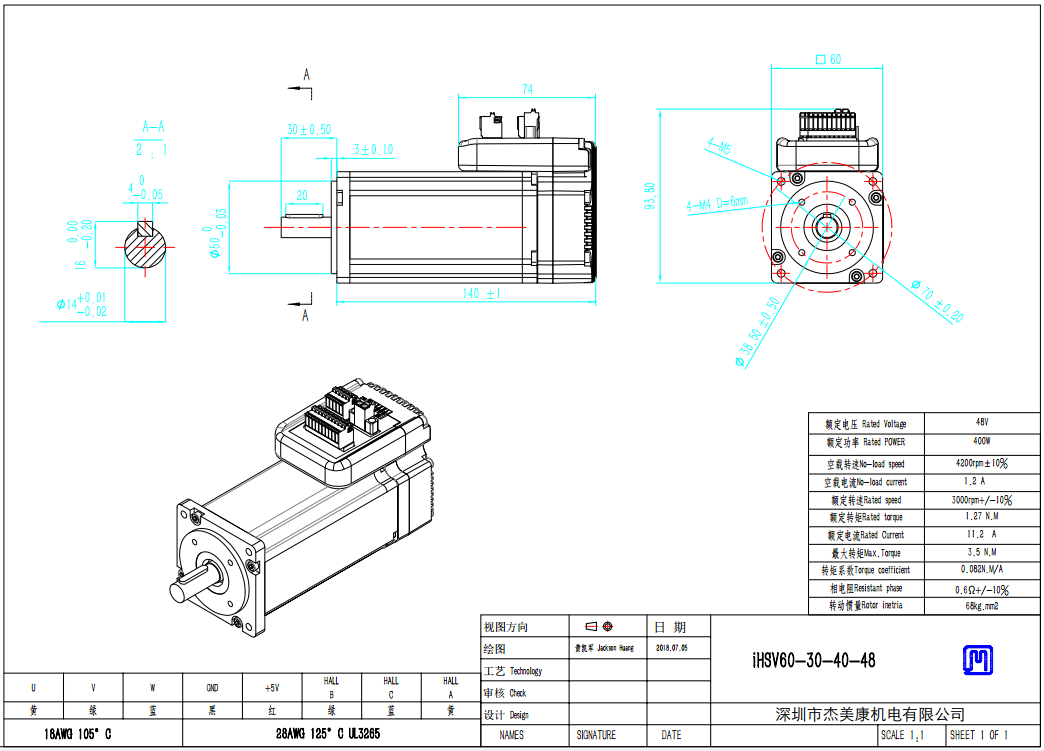

Wellenlänge: 36 mm
Wellendurchmesser: 14 mm Zentrierdurchmesser: 50 mm Lochabstand NEMA 24: 49,5 mm |
Kompakt, präzise, laufruhig
Die Integration der Endstufe direkt in den Motor bringt in den Servomotoren von JMC gleich eine ganze Reihe von Vorteilen: Statt einer notwendig kompromissbehafteten Leistungselektronik für viele sehr verschiedene Servos arbeitet die Endstufe hier perfekt auf den Motor abgestimmt mit einer DSP-optimierten Vektorsteuerung für maximales Drehmoment unter allen Belastungs- und Drehzahlverhältnissen.
Fast schon nebenbei ergibt sich daraus auch ein beispielhaft leiser und ruhiger Motorlauf. Hinzu kommt der stark reduzierte Aufwand beim Bau der Steuerung und eine vereinfachte Verkabelung. Verglichen mit anderen Lösungen punkten die JMC-Servor überdies mit einem günstigen Preis.
Technische Daten:
Nennleistung: 400 W
Nenndrehmoment: 1,27 Nm
Nenndrehzahl: 3000 min-1
Arbeitsspannung: 48 V
Stromaufnahme: 11,2 A
Eingangssignal: Puls / Richtung (PUL/DIR)
Parametrierung mit DIP-Schaltern und über RS 232 / Software
Datenblatt iHSV 60 (deutsch)
JMC-Software Servo + Closed Loop V2.5.0.1Hersteller: | Verantwortliche Person: |
