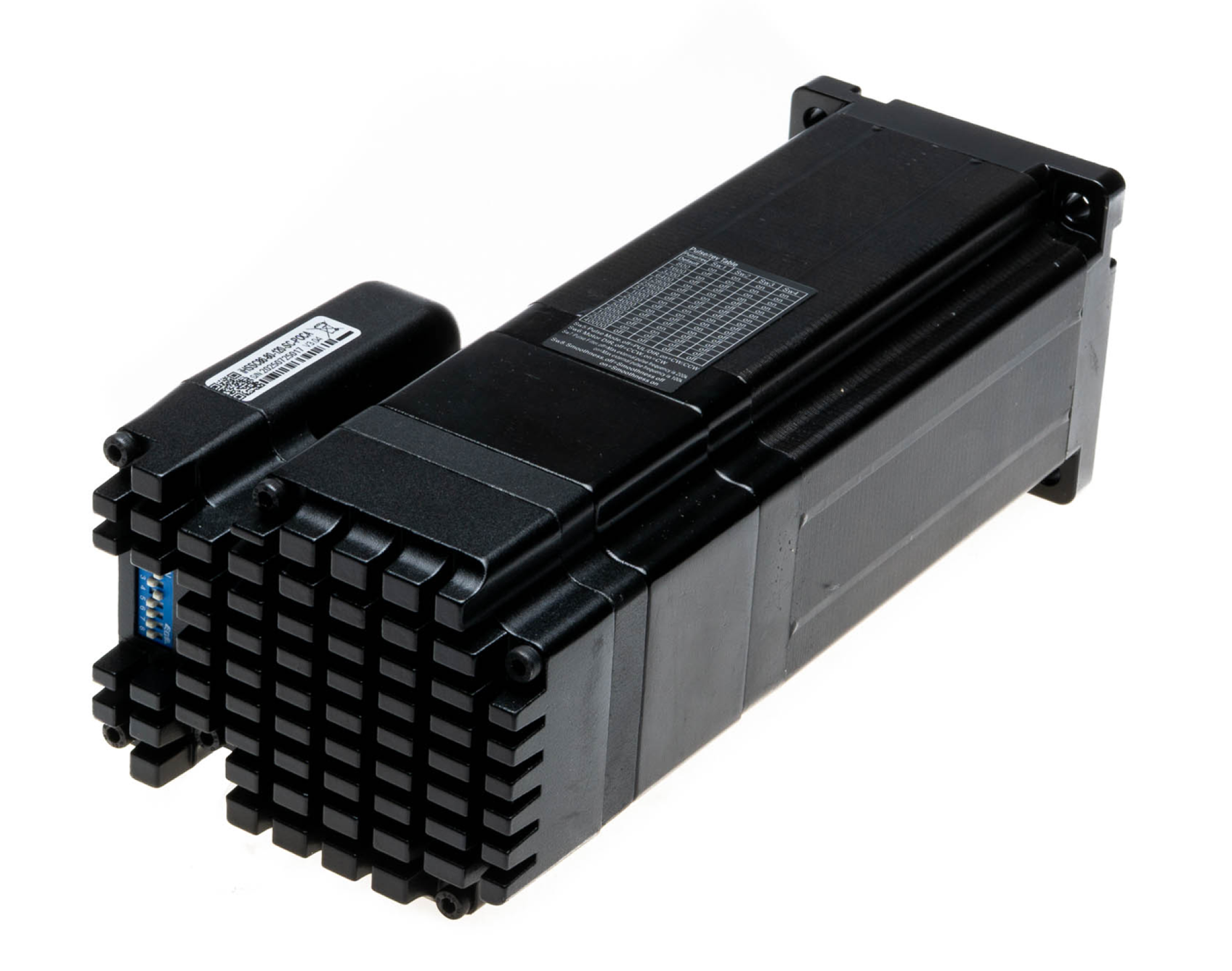

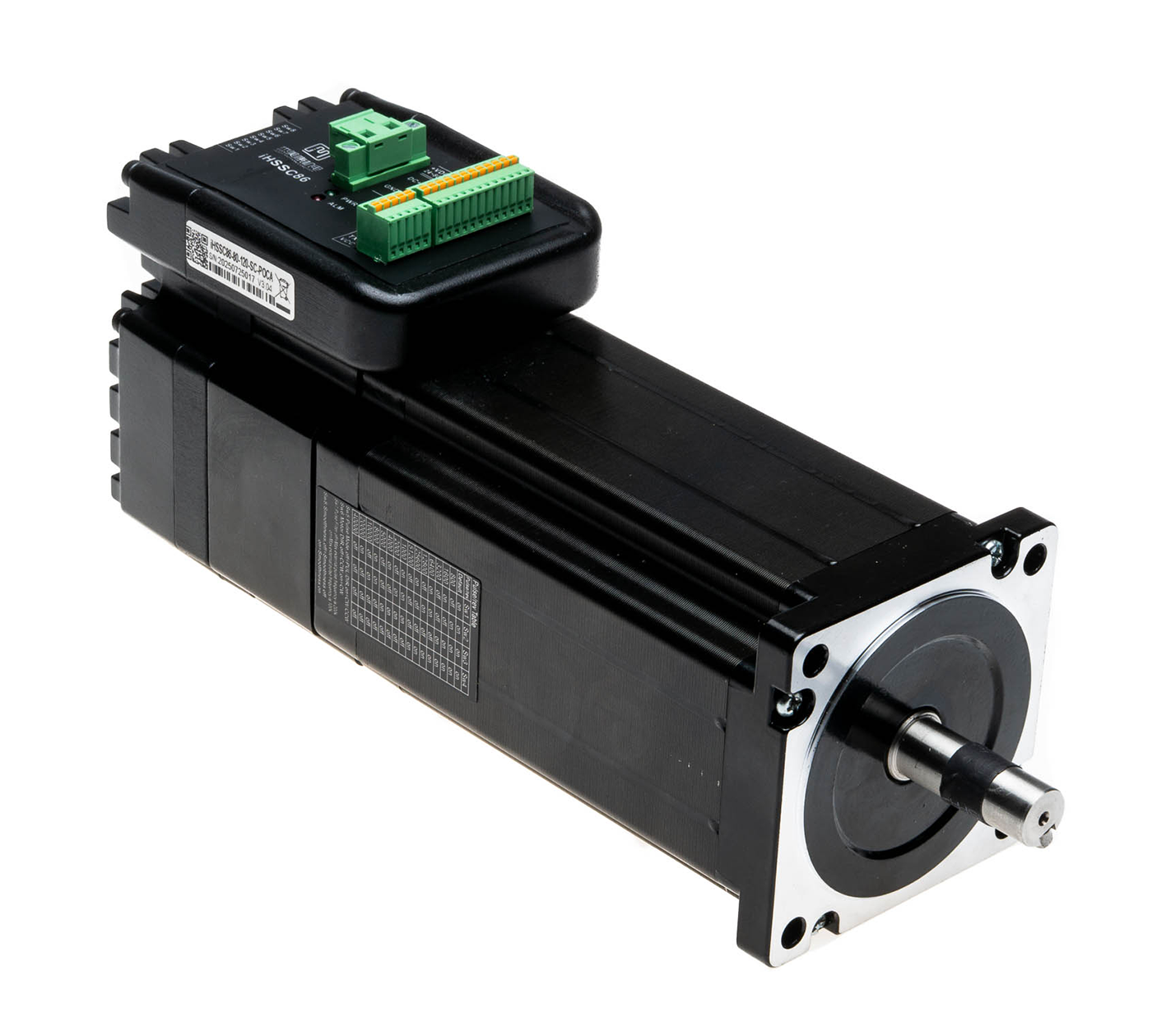

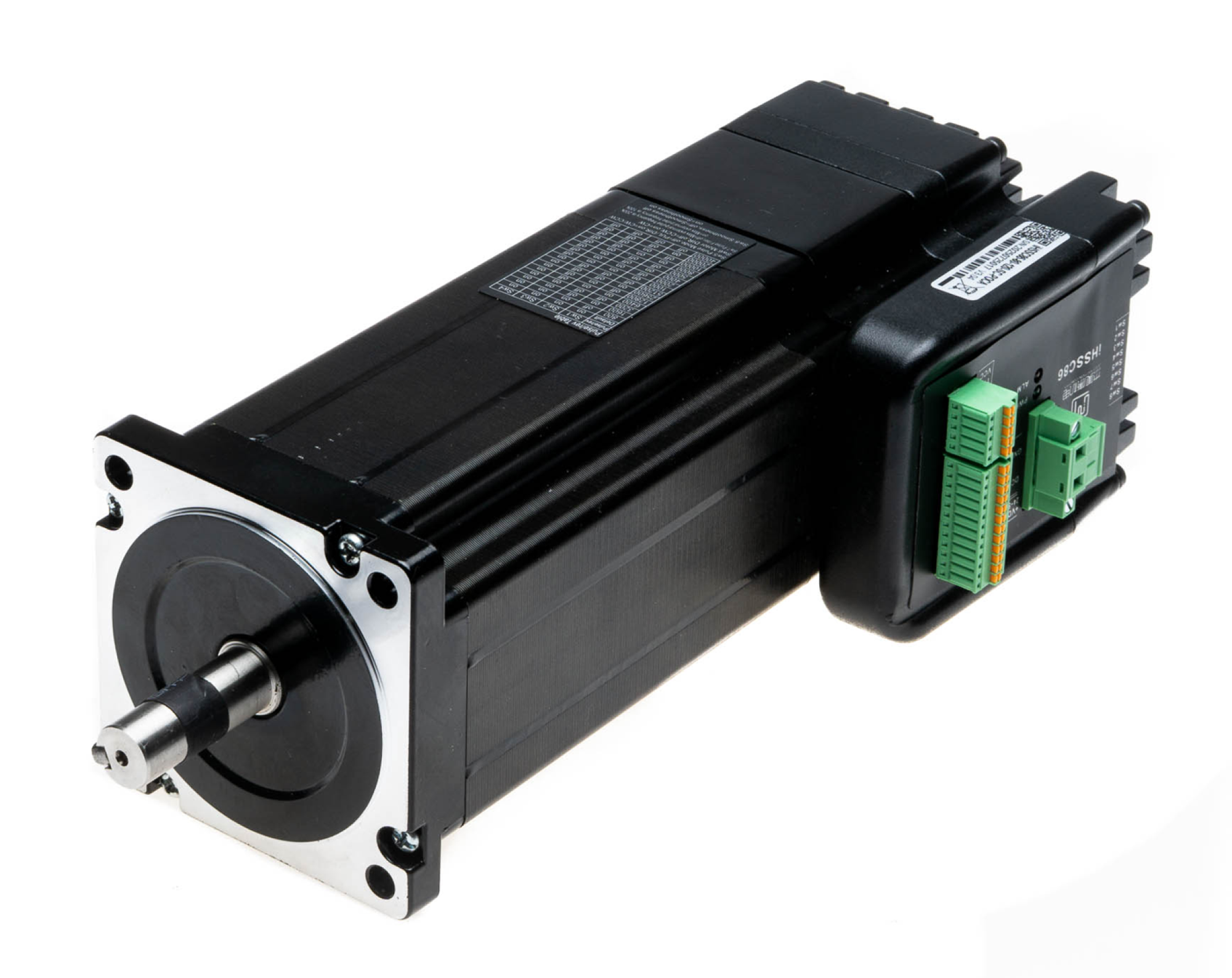

JMC Closed Loop Schrittmotor mit integrierter Endstufe und Bremse
IHSSC86-80-120-SC | 12,2 Nm | Nema 34

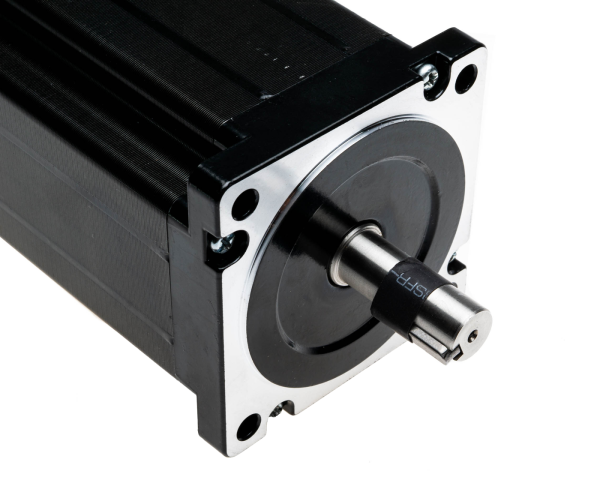

Wellenlänge: 38 + 1 mm
Wellendurchmesser: 14 mm Zentrierdurchmesser: 73 mm Lochabstand NEMA 34: 69,58 mm |
Präzise, leise, zuverlässig

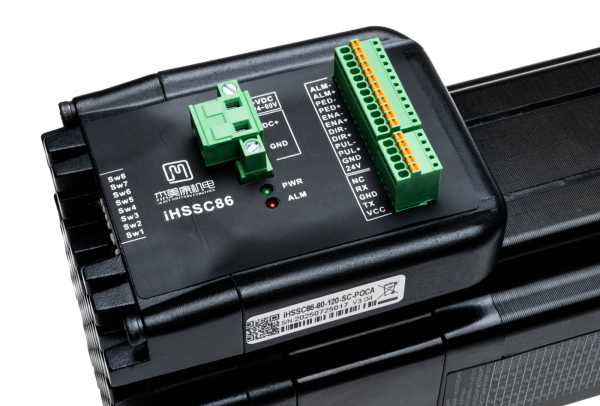

Der IHSSC86-80-120-SC kombiniert die Stärken von Schritt- und Servoantrieb in einem platzsparenden Komplettsystem. Die integrierte Endstufe reduziert den Aufwand an Hardware und Einrichtung der Steuerung enorm. Im Closed Loop erkennt ein hochauflösender Encoder mit 50?μs Abtastrate selbst kleinste Positionsabweichungen und gleicht sie sofort aus; echte Schrittverluste sind damit eliminiert. Die Mikroschritte werden mit DIP-Schaltern einmalig direkt am Motor definiert.
Auffallend ist die im Vergleich zu anderen Lösungen enorme Laufrauhe nicht nur bei hohen Geschwindigkeiten. Auch beim sonst eher unruhigen Langsamlauf sowie bei Beschleunigung und Abbremsen verhalten sich die integrierten JMCs ausgesprochen geräuscharm und sanft.
Technische Daten:
Schrittwinkel (Auflösung): 1,8°
Max. Mikroschritte: 51.200
Min. Mikroschritte: 200
Betriebsspannung: 24 ... 100 V DC
Nennstrom (Strom pro Wicklung): 6 A
Datenblatt iHSS86-SC (deutsch)
JMC-Software Servo + Closed Loop V2.5.1Hersteller: | Verantwortliche Person: |
