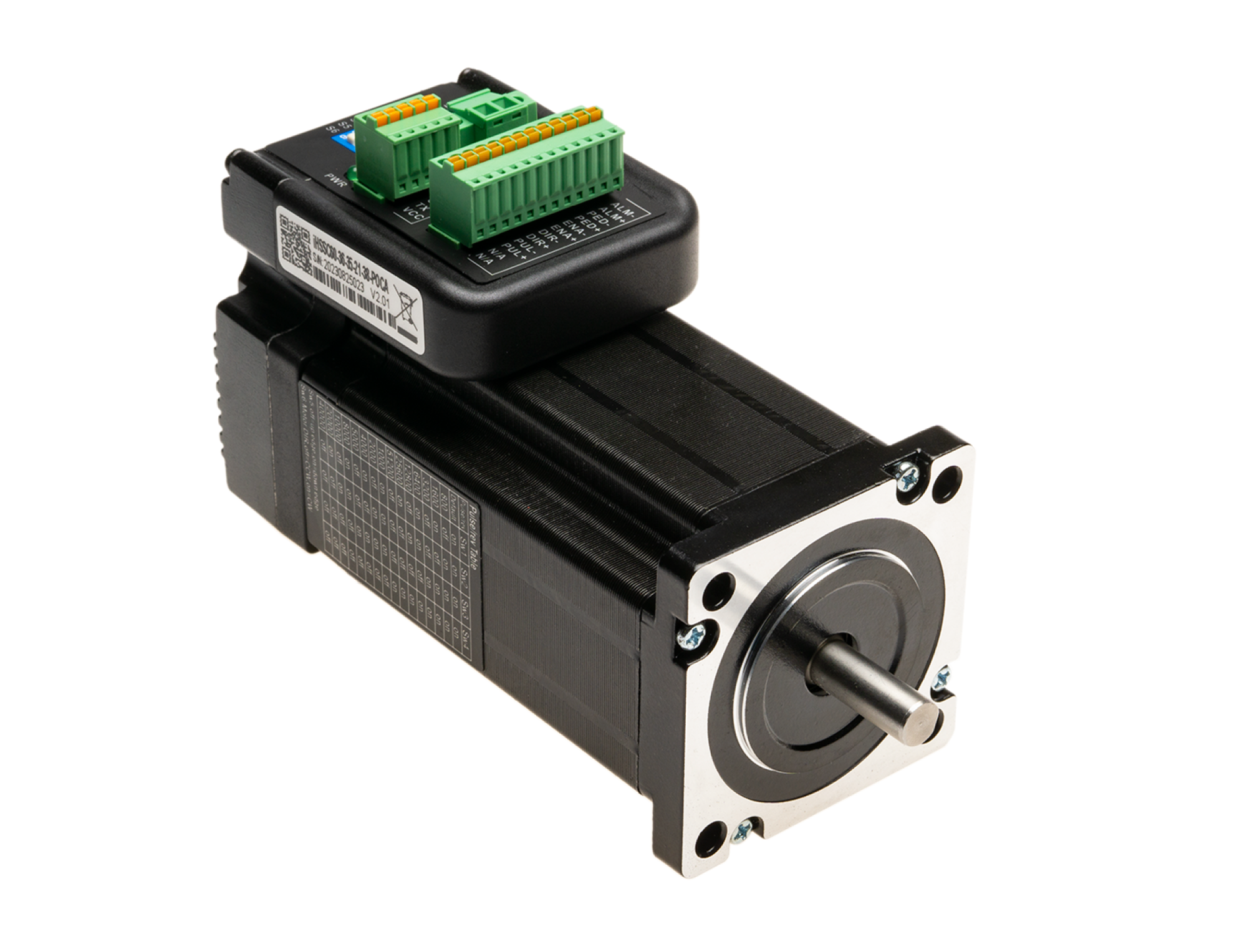

JMC Closed Loop Schrittmotor mit integrierter Endstufe
IHSSC60-36-35 | 3,5 Nm Nema 24

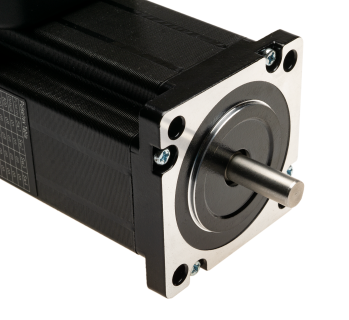

Wellenlänge: 21 mm
Wellendurchmesser: 8 mm
Zentrierdurchmesser: 38,1 mm
Lochabstand NEMA 24: 47 mm

Eigenschaften:

• Integrierte Endstufe, dadurch kompakte Größe um Platz zu sparen
• Integrierte Bremse gegen ungewollte Positionsänderungen
• keine Schrittverluste
• hohe Genauigkeit in der Positionierung
• 100% Nenndrehmoment
• Variable Stromregeltechnik und hohe Stromausbeute
• Geringste Vibration, sanfter und zuverlässiger Lauf bei niedriger Verfahrgeschwindigkeit
• Große Verbesserung der Laufruhe beim beschleunigen oder abbremsen des Motors.

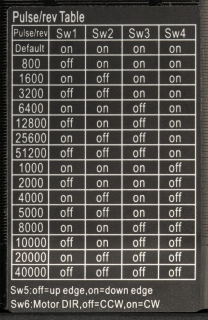

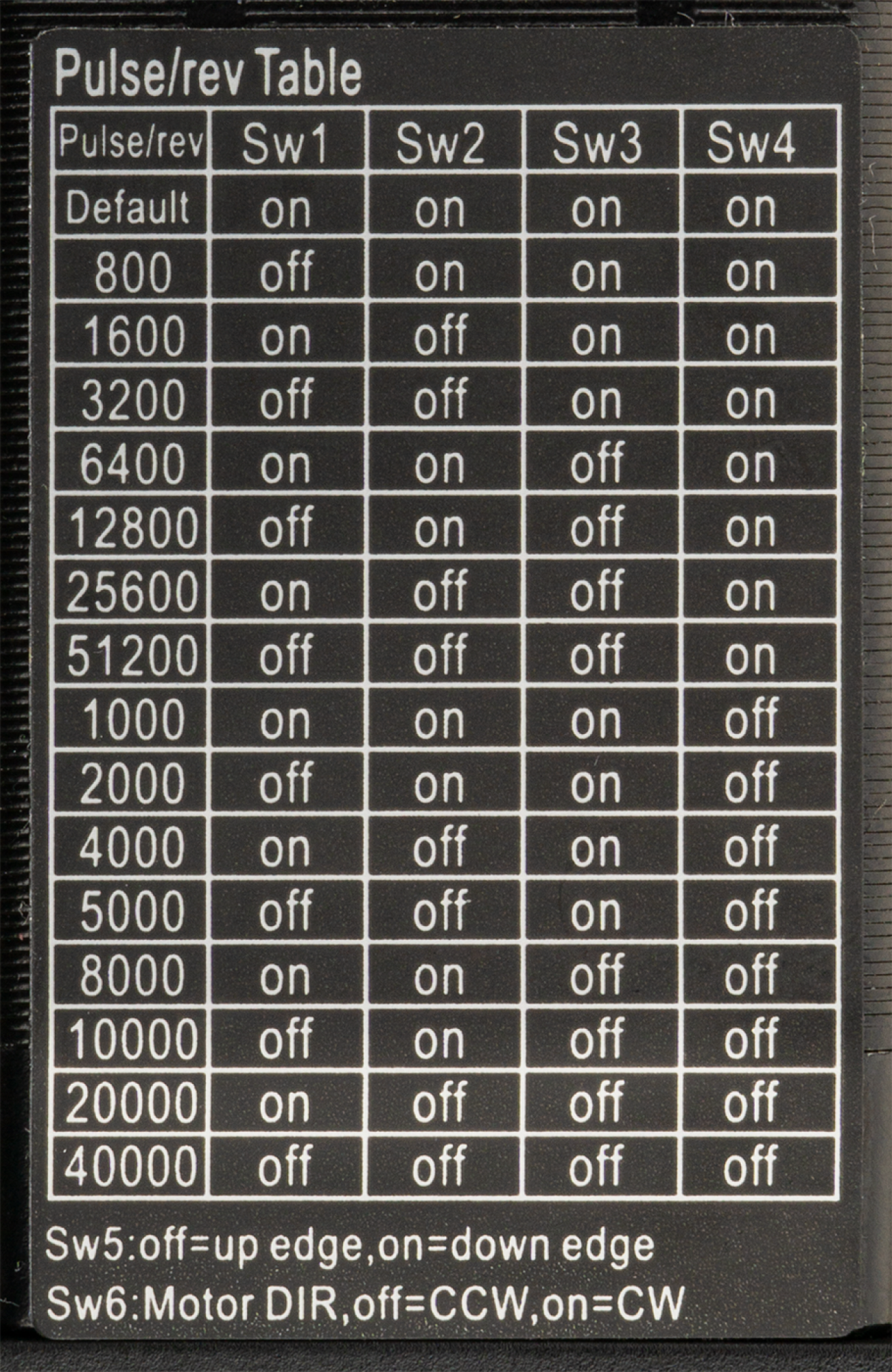

• Benutzerdefinierte Einstellung der Mikroschritte
• Keine Anpassung in allgemeinen Anwendungen
• Überstrom-, Überspannungsschutz und Schrittverlusterkennung

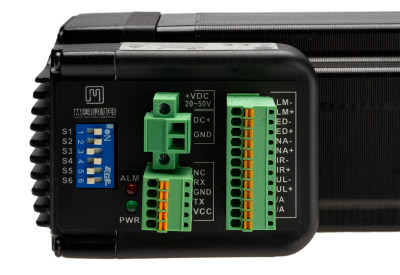

• Grünes Licht: Normaler Betrieb, rotes Licht: Fehler oder offline

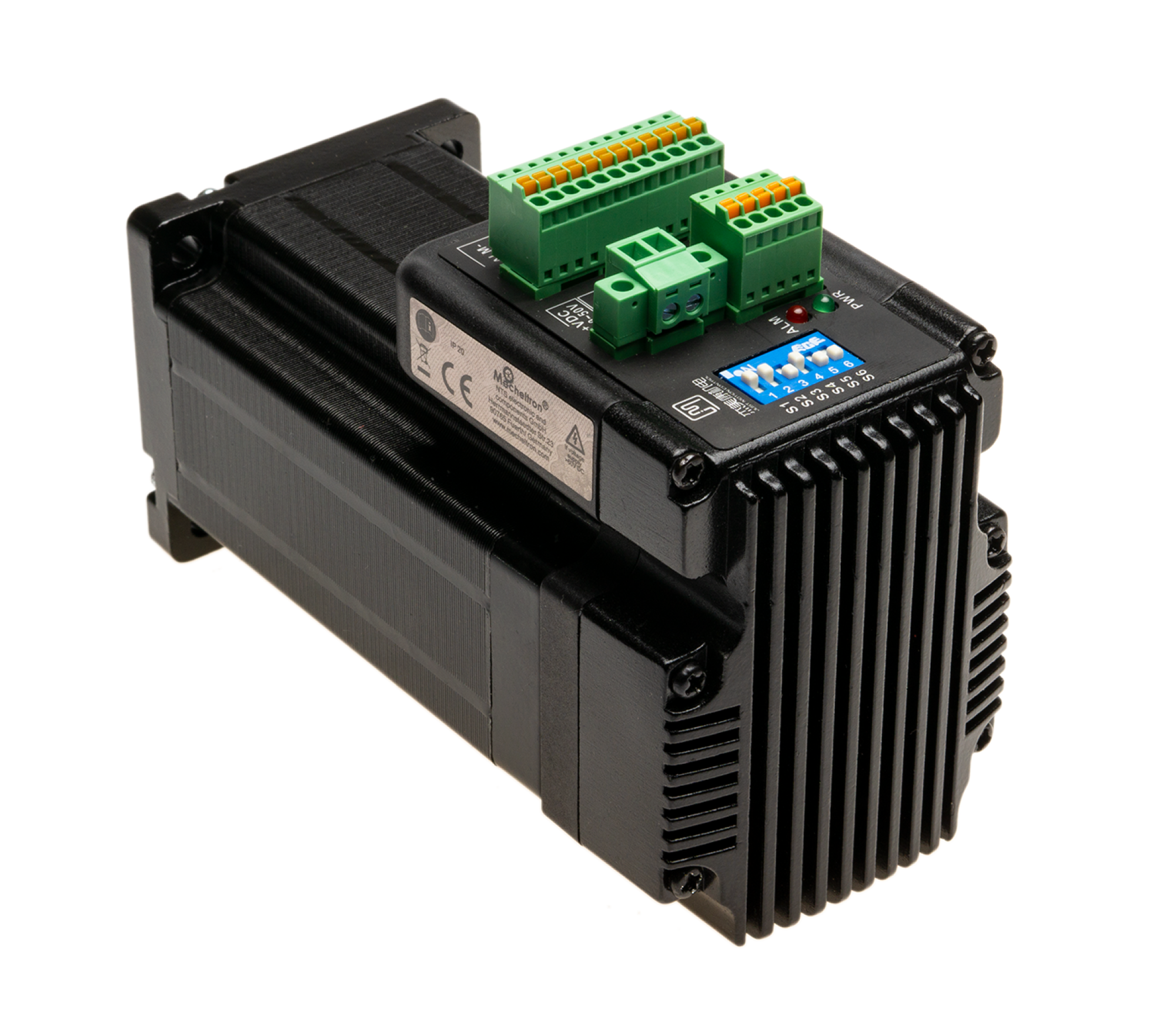

Der iHSSC60-XX Schrittmotor beinhaltet eine integrierte Endstufe, dadurch ist das System sehr kompakt und platzsparend. Dieses Motorsystem vereint die Servo-Steuerungstechnik perfekt im digitalen Schrittmotorantrieb. Die Auswertung erfolgt durch einen optischen Encoder mit Hochgeschwindigkeitsabtastung von 50 μs; sobald eine Positionsabweichung erscheint, wird diese sofort ausgeglichen. Dieses Produkt kombiniert die Vorteile des Schrittmotorantriebs  und des Servoantriebs, wie z. B. geringere Wärmeentwicklung, weniger Vibrationen, geringere Stromaufnahme, schnelle Beschleunigung und so weiter.

Technische Daten:

• Eingangsspannung: 24 ... 50 VDC (36 V typisch)
• Ausgangsstrom: 4,5 A 20 kHz PWM
• Max. Taktfrequenz: 200 kHz
• Kommunikationsrate 57.6 Kbps

• Überlast 8 A ±10%
• Überspannung 80 V
• Positionsabweichung kann an den Dipschaltern eingestellt werden

• Staub, Ölnebel und korrosive Gase vermeiden
• Betriebstemperatur 70° max
• Lagertemperatur -20° ... +65°
• Luftfeuchtigkeit 40 ... 90% rel. Feuchte
