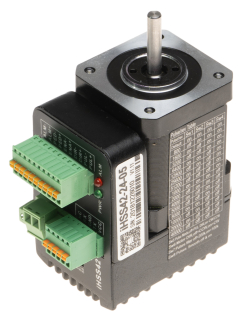

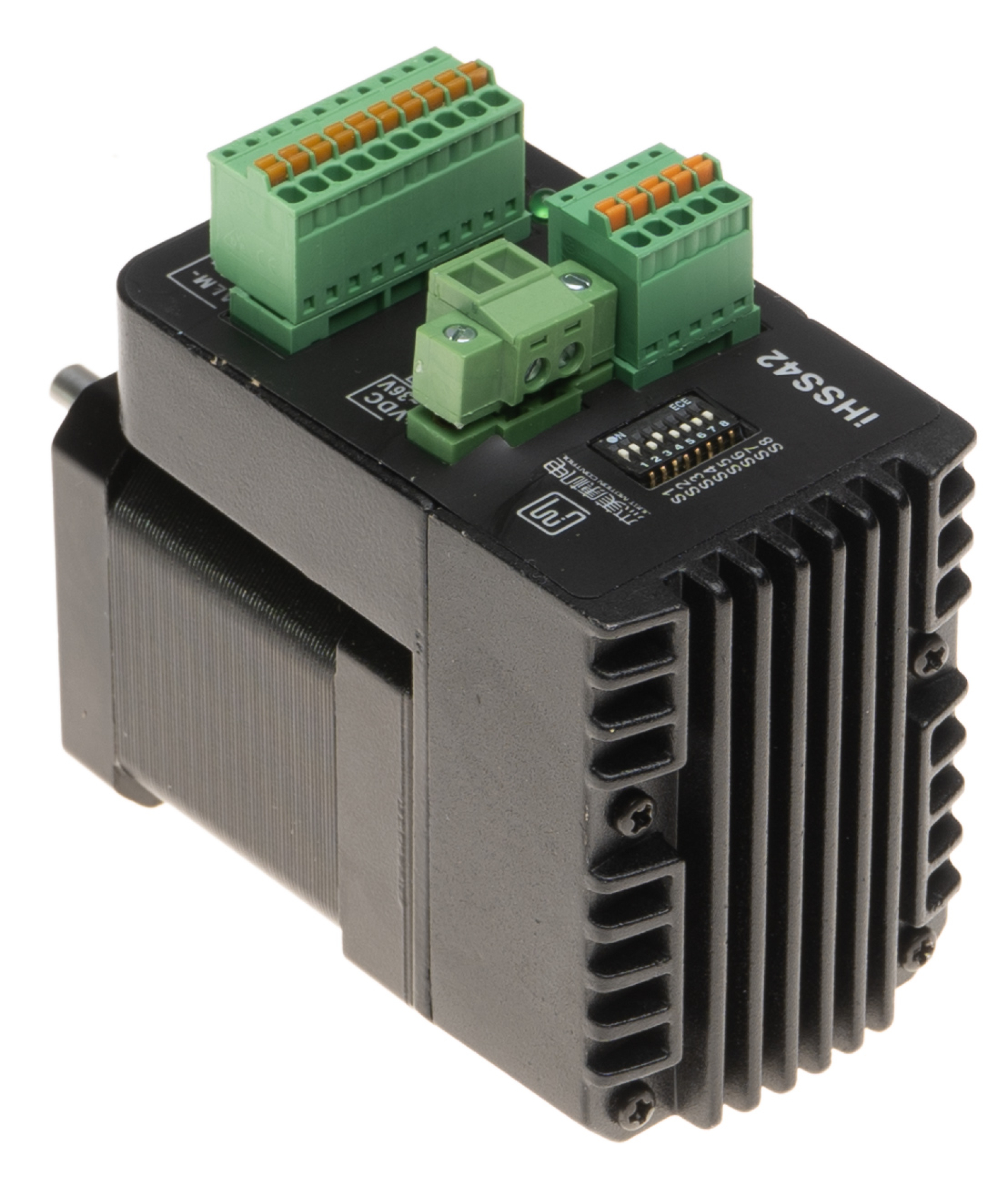

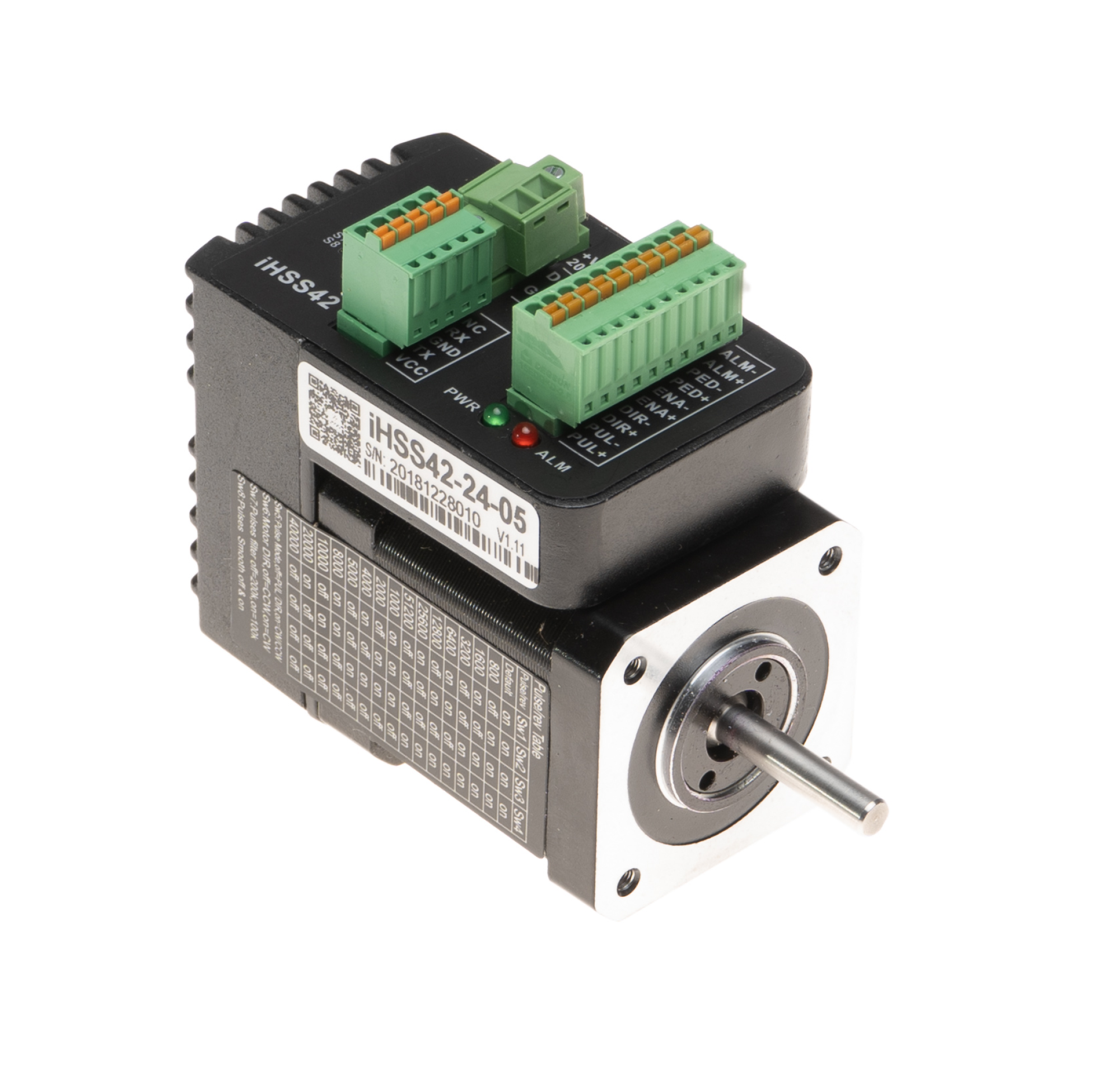

JMC Closed Loop Schrittmotor mit integrierter Endstufe
IHSS42-24-05 | 0,48 Nm | NEMA 17

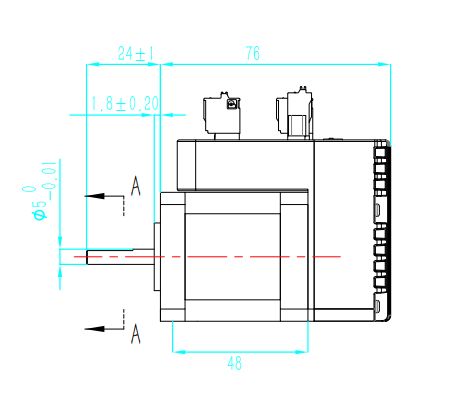

Wellenlänge: 24 mm
Wellendurchmesser: 5 mm Zentrierdurchmesser: 22 mm Lochabstand NEMA 17: 31 mm |
Präzise, leise, zuverlässig
Der IHSS42-24-05 kombiniert die Stärken von Schritt- und Servoantrieb in einem platzsparenden Komplettsystem. Die integrierte Endstufe reduziert den Aufwand an Hardware und Einrichtung der Steuerung enorm. Im Closed Loop erkennt ein hochauflösender Encoder mit 50 μs Abtastrate selbst kleinste Positionsabweichungen und gleicht sie sofort aus; echte Schrittverluste sind damit eliminiert. Die Mikroschritte werden mit DIP-Schaltern einmalig direkt am Motor definiert.
Auffallend ist die im Vergleich zu anderen Lösungen enorme Laufrauhe nicht nur bei hohen Geschwindigkeiten. Auch beim sonst eher unruhigen Langsamlauf sowie bei Beschleunigung und Abbremsen verhalten sich die integrierten JMCs ausgesprochen geräuscharm und sanft.
Technische Daten:
Schrittwinkel (Auflösung): 1,8°
Max. Mikroschritte: 51.200
Min. Mikroschritte: 200
Betriebsspannung: 20 ... 36 V DC
Nennstrom (Strom pro Wicklung): 1,2 A
Datenblatt IHSS422405 (deutsch)
JMC-Software Servo + Closed Loop V2.5.0.1Hersteller: | Verantwortliche Person: |
