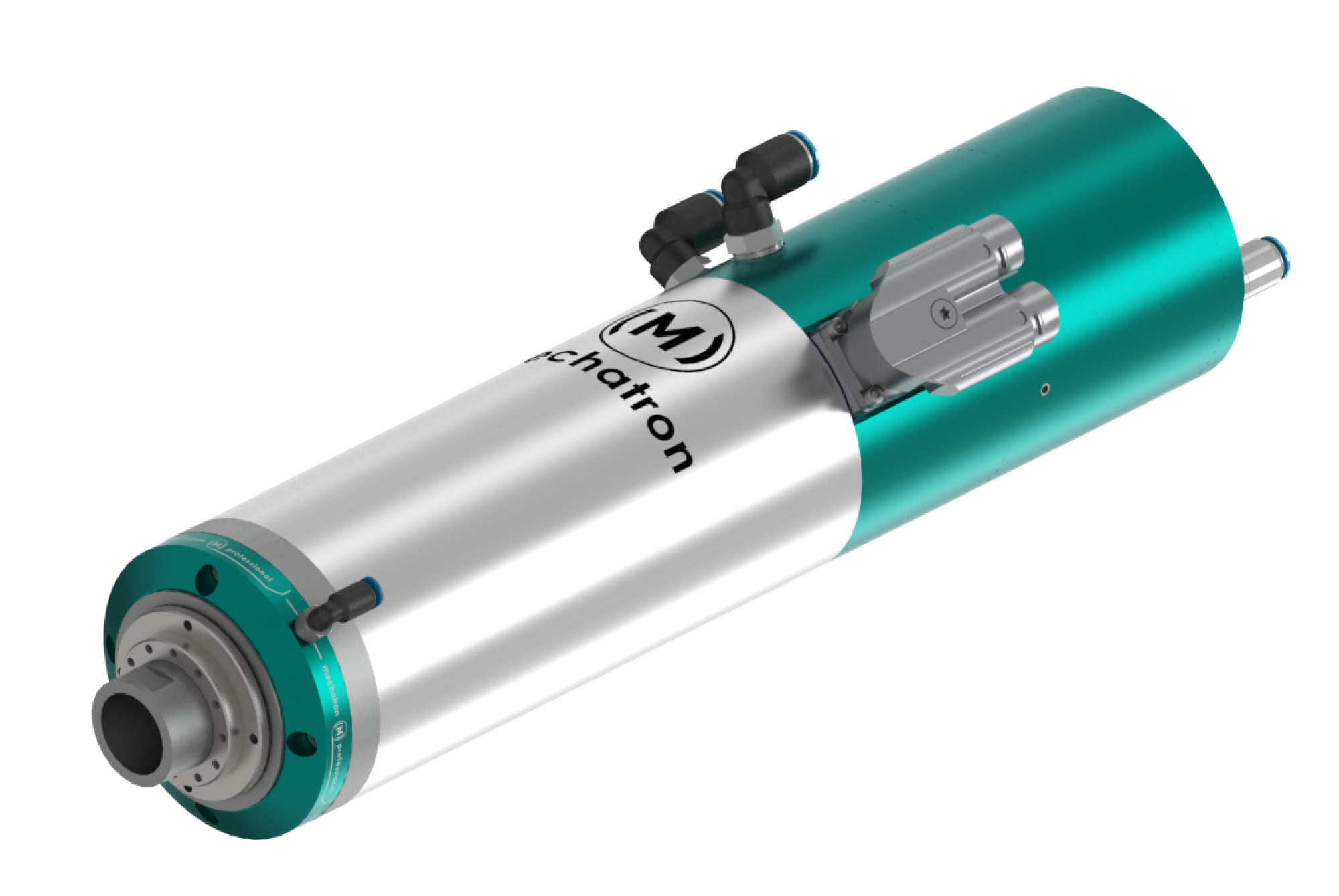

HF-Spindel Mechatron 2,2 kW | ISO 20 | 36.000 rpm | 230 V | ATC-8022-36-ISO 20-HY
Pneumatischer Werkzeugwechsler, Flüssigkeitskühlung, Hybridkugellager
Die ATC-8022 ist eine HF-Spindel mit pneumatischem Kegelwechsel, konstruiert für die Anforderungen in der vollautomatisierten Zerspanung von NE-Metallen, Kunststoffen, Holz, sowie der leichten Stahlbearbeitung (Gravur und leichte Fräsarbeiten). Alle Spindeln der ATC Serie sind kompromisslos hochwertig verarbeitet und für den Industriellen Dauerbetrieb ausgelegt. Dank optimierter Montage- und Fertigungsprozesse sind die Rundlauftoleranzen kleiner als 2 μm im Kegel. Dies führt nicht nur zu einer erheblichen Reduktion des Werkzeugverschleißes, sondern trägt auch maßgeblich zu einer sehr guten Oberflächengüte und Genauigkeit Ihrer Werkstücke bei.
Gleich eine ganze Reihe von Sensoren überwacht die Spindel. Bei Erreichen der Ausschalttemperatur von 60°C öffnet sich der Temperatursensor und bremst die Motorspindel bis zum Stillstand ab. Die Drehzahl der Motorspindel wird über einen NPN-Sensor kontrolliert und wird vorzugsweise zur Stillstandsüberwachung verwendet. Weitere Sensoren prüfen die Spann-, Auswurf- und Kolbenstellung beim Werkzeugwechsel.
Die extrem widerstandsfähigen Hybridkugellager verleihen dieser Spindel aine um viele tausend Betriebsstunden verlängerte Lebensdauer. Für den erhöhten Schutz der Spindellager auch unter widrigen Bedingungen ist Sperrluft bei allen ATC-Spindeln obligatorisch.
Technische Daten:
- 6 kg
- 2,2 kW
- 36.000 U/min
- 230 Volt
- Flüssigkeitskühlung
- Hybridkugellager
- ISO 20 Werkzeugaufnahme
- Induktive Werkzeugüberwachung
- Pneumatischer Kegelwechsel
Benötigtes Zubehör (Nicht im Lieferumfang enthalten):
Frequenzumformer (auf Anfrage erhältlich)
Anschlusskabel
