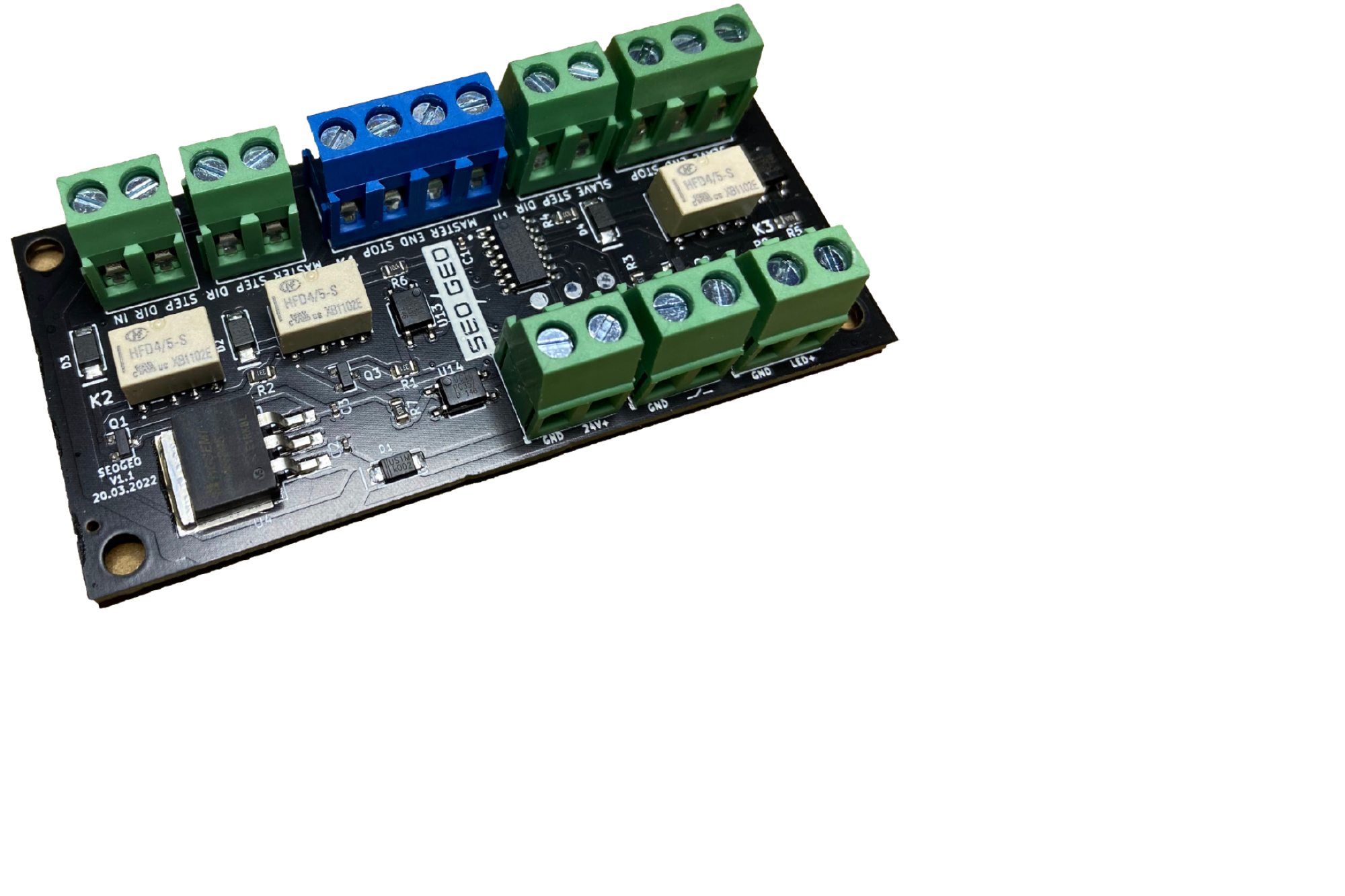

SeoGeo Gantry Squaring Board zur elektronischen Portalausrichtung
Das SeoGeo Gantry Squaring Board ist eine Platine zur elektronischen Ausrichtung von Gantry-Portalen mittels zweier Pulse-Direction - Schrittmotoren mit je eigenem Referenzschalter.
Während der Referenzierung der Achsen eines Gantry - Portals sorgt diese Erweiterungsplatine für die Ausrichtung des Portals über das getrennte Anfahren je eines Referenzschalters pro Achse. Dadurch kann über die Position der Referenzschalter die Rechtwinkligkeit zwischen der X- und Y-Achse sichergestellt werden.
Die Platine ist keine vollständige Steuerung, auch enthält diese keine Abschalteinrichtungen zum
Personenschutz. Dies muss durch die übergeordnete Steuerung übernommen werden.
Als Referenzschalter werden NO - Taster (Schließer), NO induktive NPN- oder NO kapazitive NPN-Sensoren unterstützt.
Bedienungsanleitung (deutsch)Hersteller: | Verantwortliche Person: |
| Sicherheitshinweise: | ||
 | 1. | Immer die Schutz- und Warnhinweise in den vorhandenen Dokumenten nachlesen und beachten. |
| 2. | Der Aufbau, Inbetriebnahme und Betrieb erfordern spezielle Sachkenntnisse über Maschinen und deren sachgemäße Bedienung, sowie Basiswissen zur Elektrotechnik. Die Hinweise – unter anderem in den Beschreibungen dazu - sind sorgfältig zu beachten. | |
| 3. | Der Standort zum Betrieb von Maschinen muss sicherstellen, dass unbefugte Personen – vor allem Kinder – ohne ausreichende Aufsicht, keinen Zugang haben. | |
| 4. | Die Verwendung von Bausätzen / Komponenten erfordern, in der Regel, zusätzliche Maßnahmen und Ergänzungen. | |
