Y/Längsachse Frästeile für HGR20 1200 mm Aufrüstsatz
Entdecken Sie die Möglichkeit von Jaster CNC Technik GmbH, die Y/Längsachse Ihrer Volksfräse aufzurüsten!
Mit diesem Set kann die Längsachse auf den Einbau hochwertiger 16 mm-Kugelumlaufspindeln und HGR20-Führungen vorbereitet werden.
Unser Upgrade-Kit wurde speziell für die Standardgröße der Volksfräse entwickelt und passt perfekt zu deinem Rahmen.
Die Montage ist ein Kinderspiel: Die Festlagerseite wird mit nur 4 M6 Schrauben direkt an der Stirnseite des Profils befestigt. Die Seitenplatten werden mit 84 Stück M5x12 und 18 Stück M6x12 Schrauben sowie den entsprechenden Nutensteinen direkt mit deinem Profil verbunden (Nutensteine nicht im Lieferumfang enthalten).
Unser Mitnehmer ist perfekt auf die vorhandenen Befestigungsmöglichkeiten abgestimmt, so dass keine zusätzlichen Anpassungen erforderlich sind. Die Adapterplatten für die HGR20 Wägen erleichtern die Montage zusätzlich, da sie eine einfache Anpassung an die Seitenwangen ermöglichen.
Der Antrieb erfolgt direkt über eine Wellenkupplung, und alles ist für Nema 23 Motoren ausgelegt, um eine optimale Leistung zu gewährleisten.

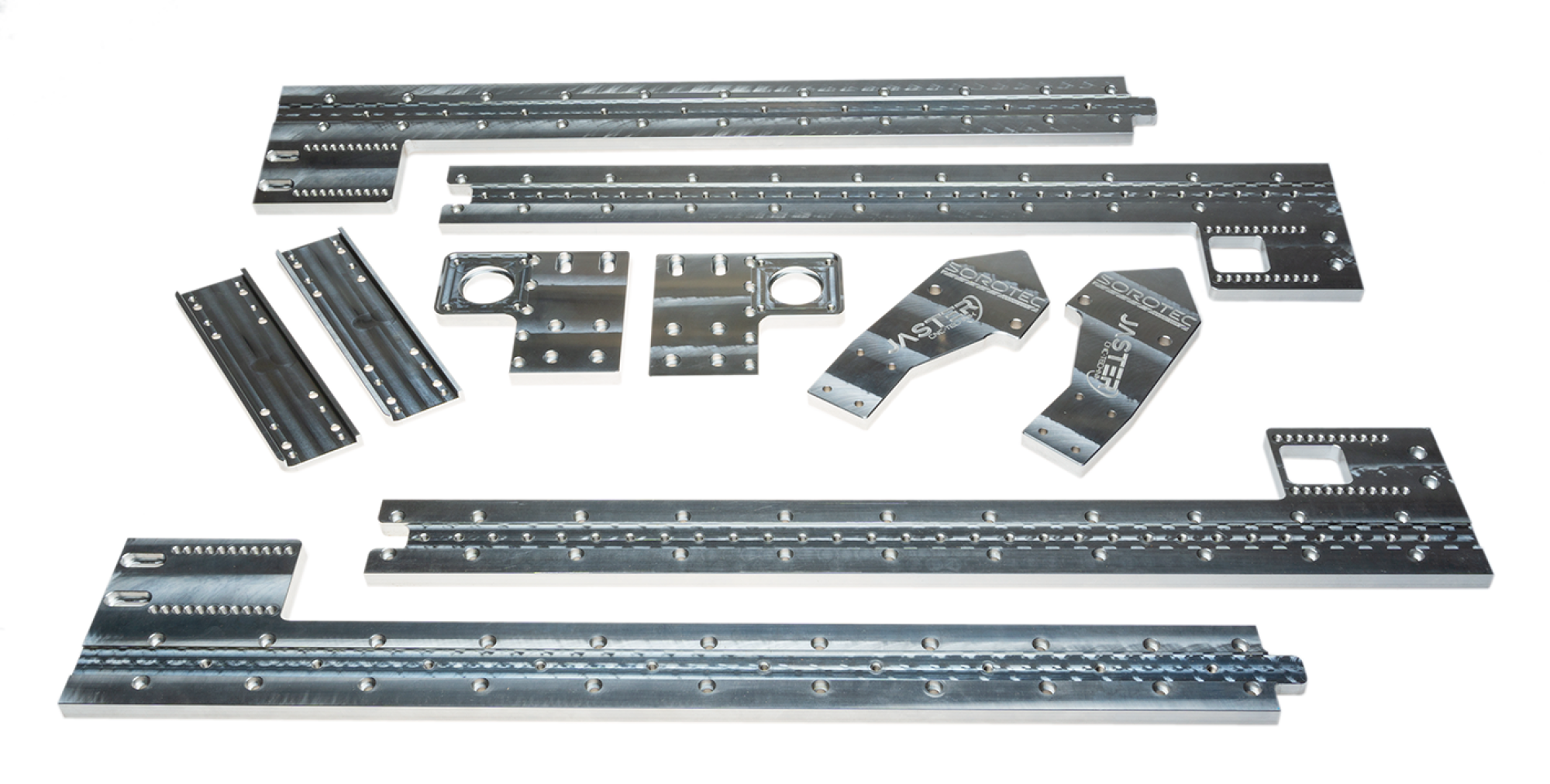

Lieferumfang:
- 2 x Seitenplatte 1280 mm geteilt
- 2 x Motorplatte
- 2 x Mitnehmer
- 2 x Adapterplatte auf HGR20
- 16 x Senkkopfschraube M5x10
- 10 x M5x20
- 4 x M8x25
- 4 x M8 U-Scheibe
