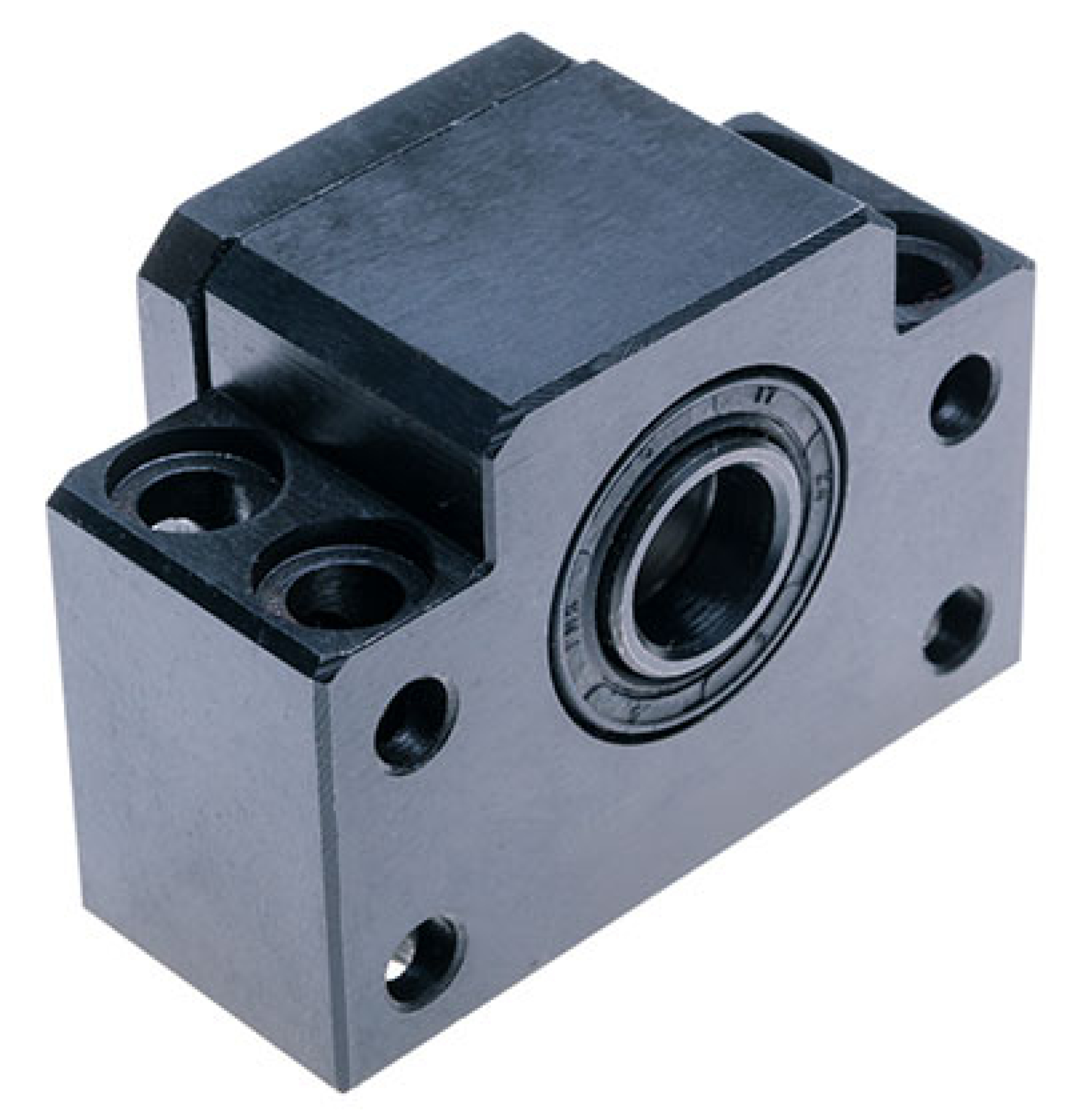

Lagereinheit Typ BK10 - Festlagerblock
für 12er Kugelumlaufspindel Blue Line
Im Festlagerblock wird eine Spindel durch den Einsatz zweier Schrägkugellager in O-Anordnung spielfrei in Position gehalten. Beim Verspannen der Lager liegen durch die eingefügte Distanzscheibe lediglich die Stirnflächen der Außenringe aneinander an. Erst hierdurch wird ein korrektes Verspannen ermöglicht. Durch die mitgelieferte Befestigungsmutter werden die Lager mit der Spindel verspannt. Hierdurch wird axiales Spiel verhindert. An beiden Seiten sorgen Dichtringe dafür, dass kein Schmiermittel austreten kann oder Schmutz in die Lager gelangt.

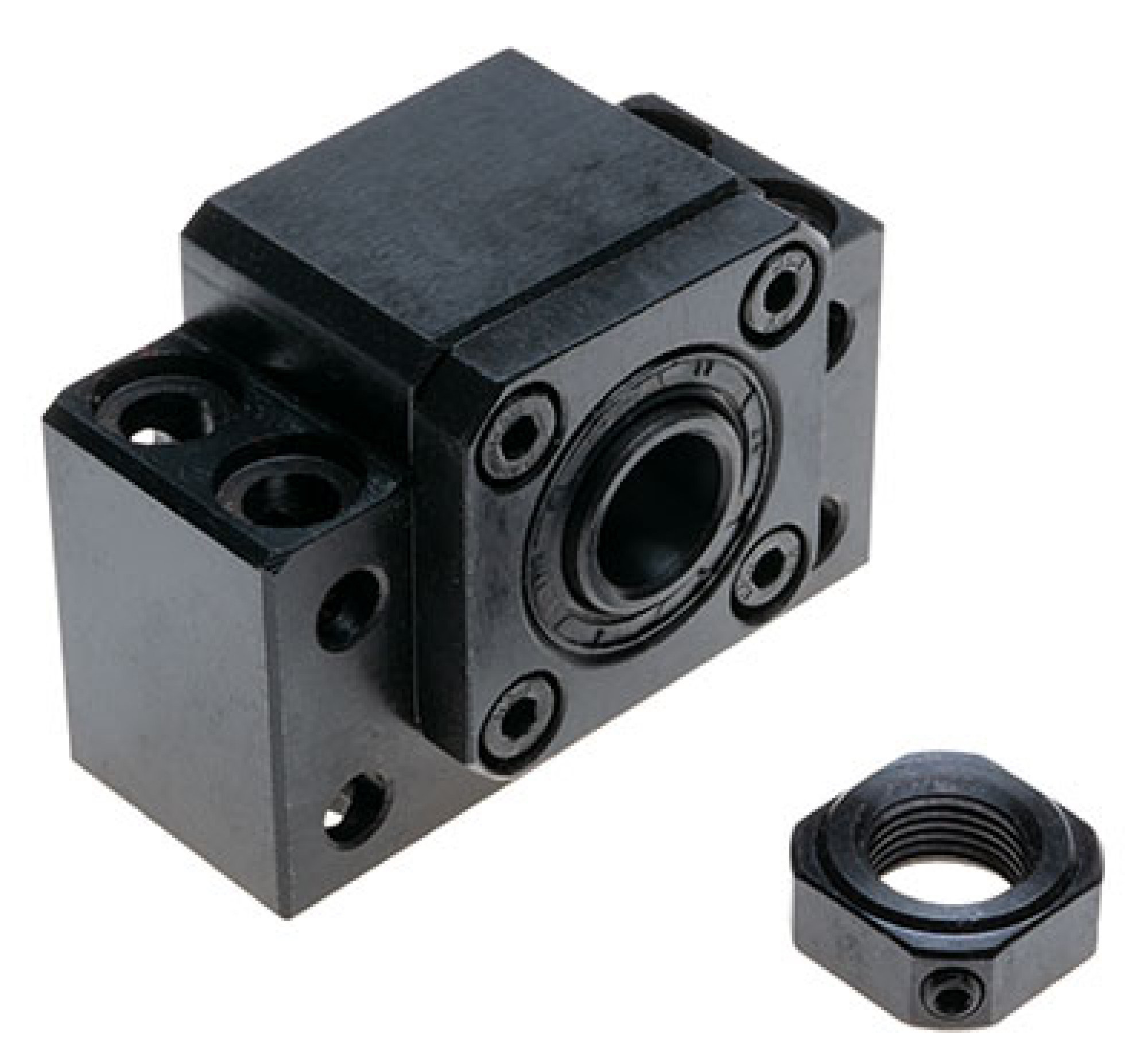

Lieferumfang
- Gehäuse
- Kugellager
- Vierkantmutter mit Sicherungsschraube
Datenblatt Lagerblock BK (deutsch)
