Bausatz für Z-Achse 420 mm (zwei Schienen)
Bausatz Z-Achse 420 mm Alu-Line

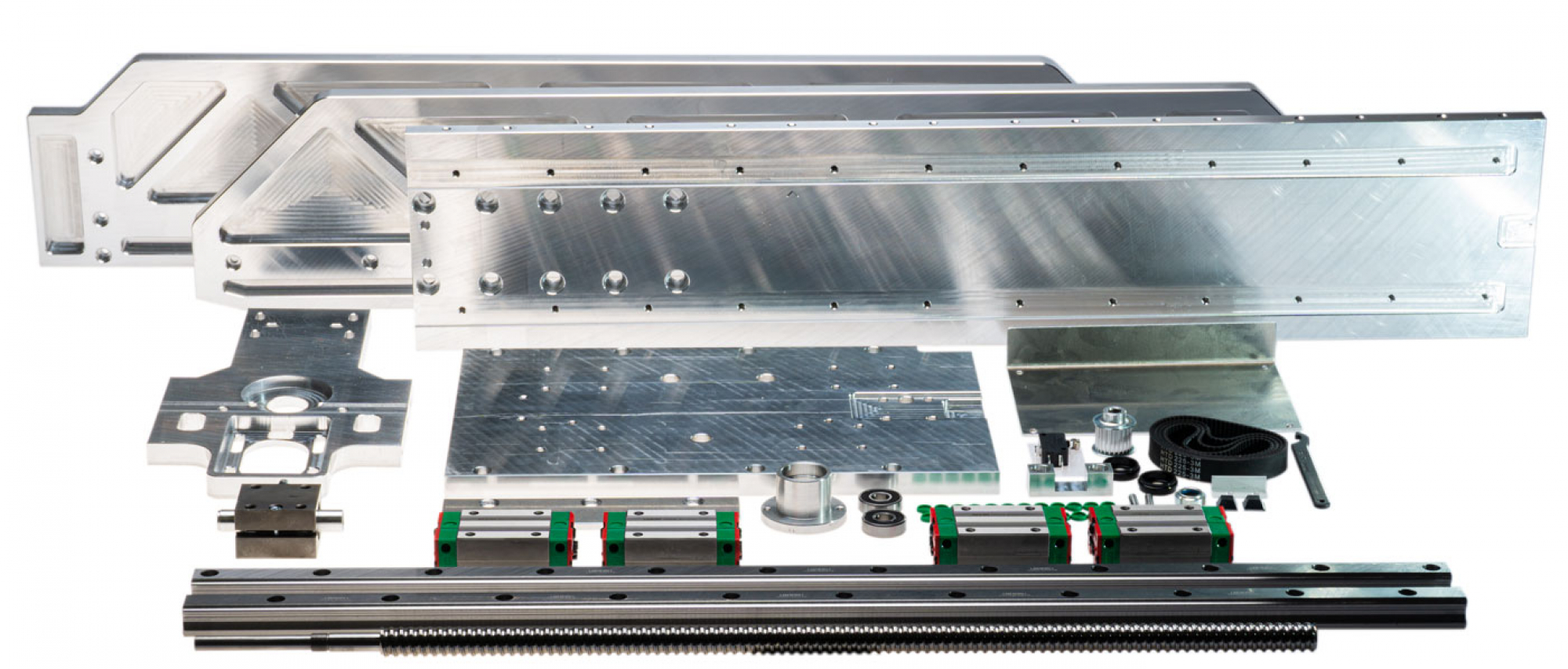

Alle Teile für den mechanischen Aufbau der langen Z-Achse, wie sie als Option auch für alle Maschinen der Sorotec Alu-Line verfügbar ist. Die Z-Achse der Alu-Line Portalfräse ist eine in sich geschlossene Baugruppe, die sehr gut auch in andere Projekte zu integrieren ist. Sei es als Kernstück einer eigenen, neuen Konstruktion, sei es als passende Komplettierung eines längst begonnenen Neubaus. Aber auch der Tausch an einer älteren Maschine kommt infrage, ob als Reparatur, zur Verbesserung der Steifigkeit, oder zur Verwendung eines Fräsmotors, für den bisher keine passende Aufnahme vorhanden ist.Schleppkette und Schrittmotor sind nicht im Lieferumfang enthalten.
(Illustrationen und Abbildungen ähnlich)
Merkmale:
- Verfahrweg 420 mm
- Linearführungen Baugröße 20
- Kugelumlaufspindel Toleranzklasse T07
- Kompletter Schraubensatz
- Motorflansch passend für Lochabstand NEMA 24: 47 mm
- 2 x Zahnriemenrad
Montageanleitung Z-Achse Alu-Line 420 (deutsch)Hersteller: | Verantwortliche Person: |
