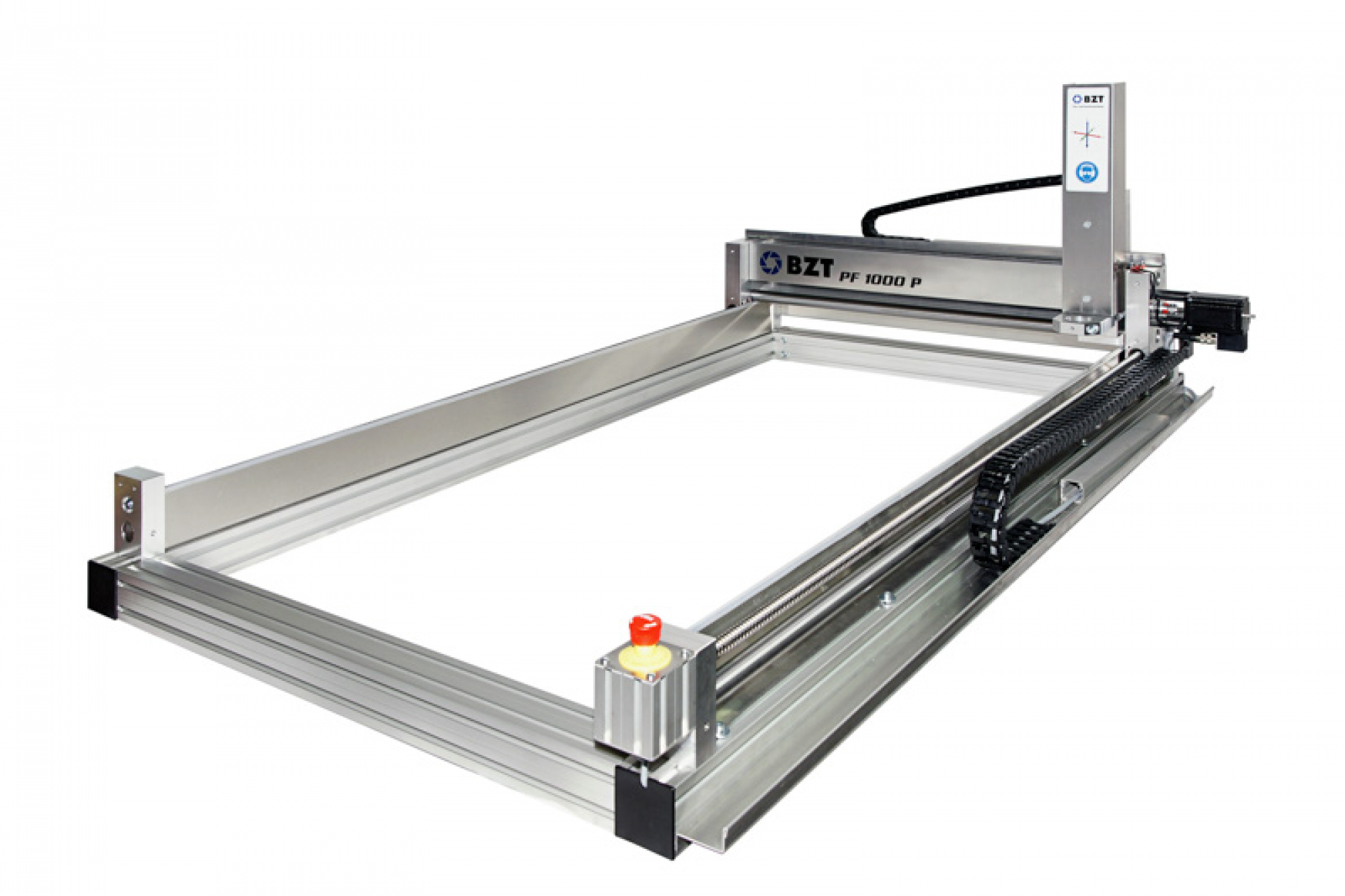

BZT-PF1010-P - Kugelumlaufspindeln
Die ideale Einstiegsbaureihe für den semiprofessionellen Einsatz in stabiler Rahmenbauweise. Kompakte Tischmaschine mit hoher Steifigkeit und geringem Gewicht. Eine preiswerte Lösung für die Bearbeitung kleiner bis mittlerer Teile.
Version PF-P: Rundführungen und 16 mm Kugelrollspindeln in allen Achsen - außerordentlich in dieser Preisklasse.
Beide Versionen sind jeweils lieferbar mit Schrittmotor.
Technik
- Rundführungen 25 mm
- Stabile C-Konstruktion in der Z-Achse
- KTR-Kupplungen zwischen Schrittmotor und Spindel
- Starke Schrittmotoren
Besonderheiten
- Nach unten offene Konstruktion: Kann auf Werkstücke gestellt werden
- Geringes Gewicht, transportabel
- Hoher Bedienkomfort, ideal für den Einstieg
- Antrieb: 3 Stück Marken-Schrittmotoren 4,2 Amp
- Programmierbare Auflösung: 0,0025 mm
- Wiederholgenauigkeit: 0,02 bis 0,03 mm (auf der Festlagerseite)
- Maximales Umkehrspiel: etwa 0,025 mm (softwaretechnisch bis auf 0,000 mm einstellbar)

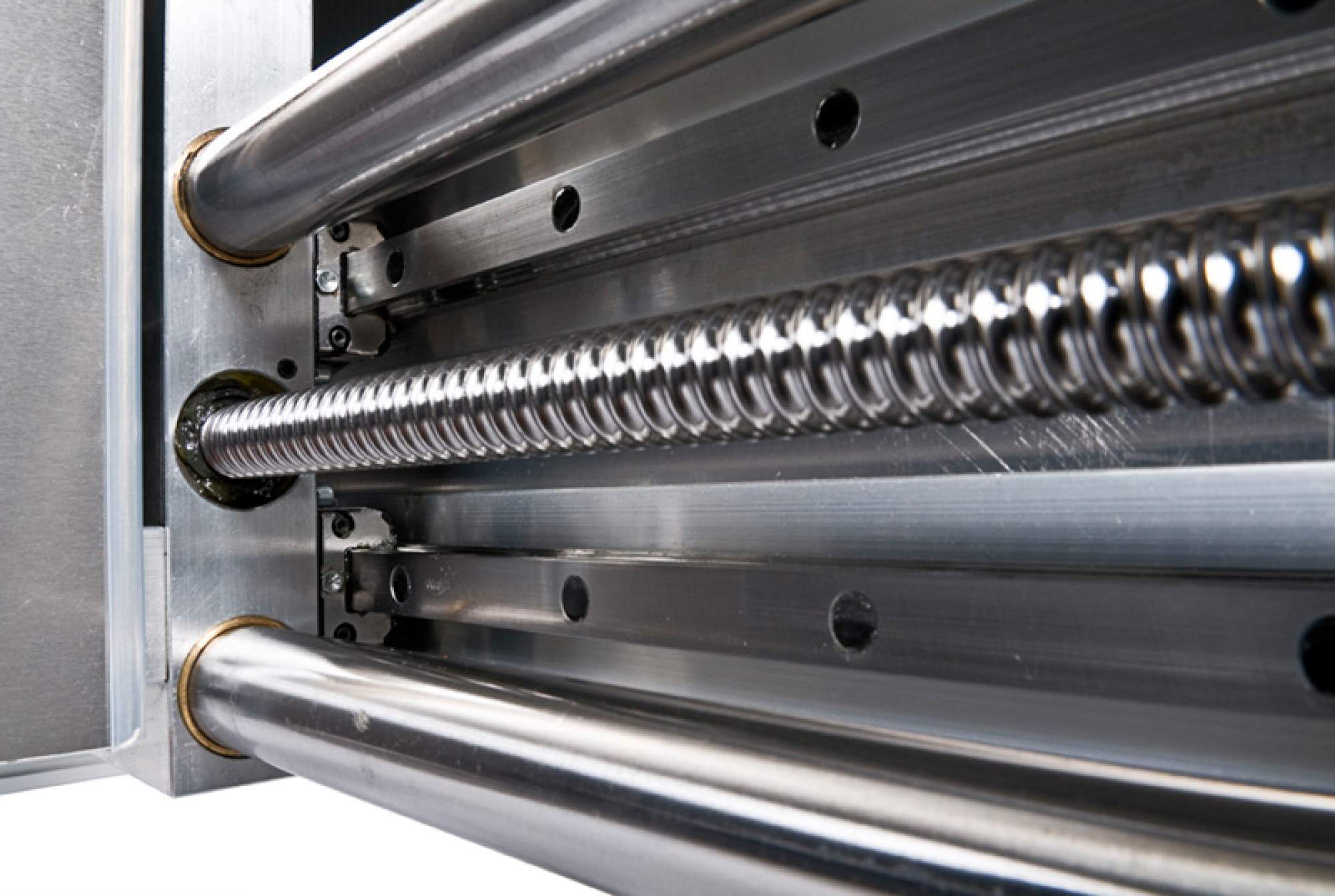

- Führungen: X- und Y-Achse 25 mm geschliffen und oberflächengehärtet
- Höhere Stabilität durch Linearführungen von BOSCH Rexroth in der X-Achse
- Spindeln: 3-fach kugelgelagerte Kugelrollspindeln
- Verfahrgeschwindigkeit Eilgang: ca. 8000 mm/min
- Max. Arbeitsgeschwindigkeit: ca. 4000 mm/min
- Referenzschalter auf allen Achsen
- Aufspannfläche: X=1000 x Y=1000 mm
- Verfahrwege: ca. X=905 mm Y=890 mm Z=110 mm
- bearbeitbare Fläche: X=875 mm Y=800 mm
- Durchlaßhöhe: ca. 130 mm
- Gesamtmaße mit Motoren: L x B x H = ca. 1300 x 1270 x 610
- Fräsmotoraufnahme: Eurohals Ø 43 mm
- Gewicht: ca. 75 kg
Optional
- Alu-T-Nutenplatte in 15 oder 20 mm Stärke
- Gestell
- Einhausung
