Sorotec Alu-Line Gantry 1510 Teilesatz
Länge und Breite alleine machen noch keine große Maschine: Erst die dazu gehörende, sorgfältig durchdachte Statik sorgt für die tadellose Nutzbarkeit langer Verfahrwege. Die Alu-Line überzeugt durch Tischprofile mit großen Querschnitten und Aussteifungen an nahezu jeder Verbindung.

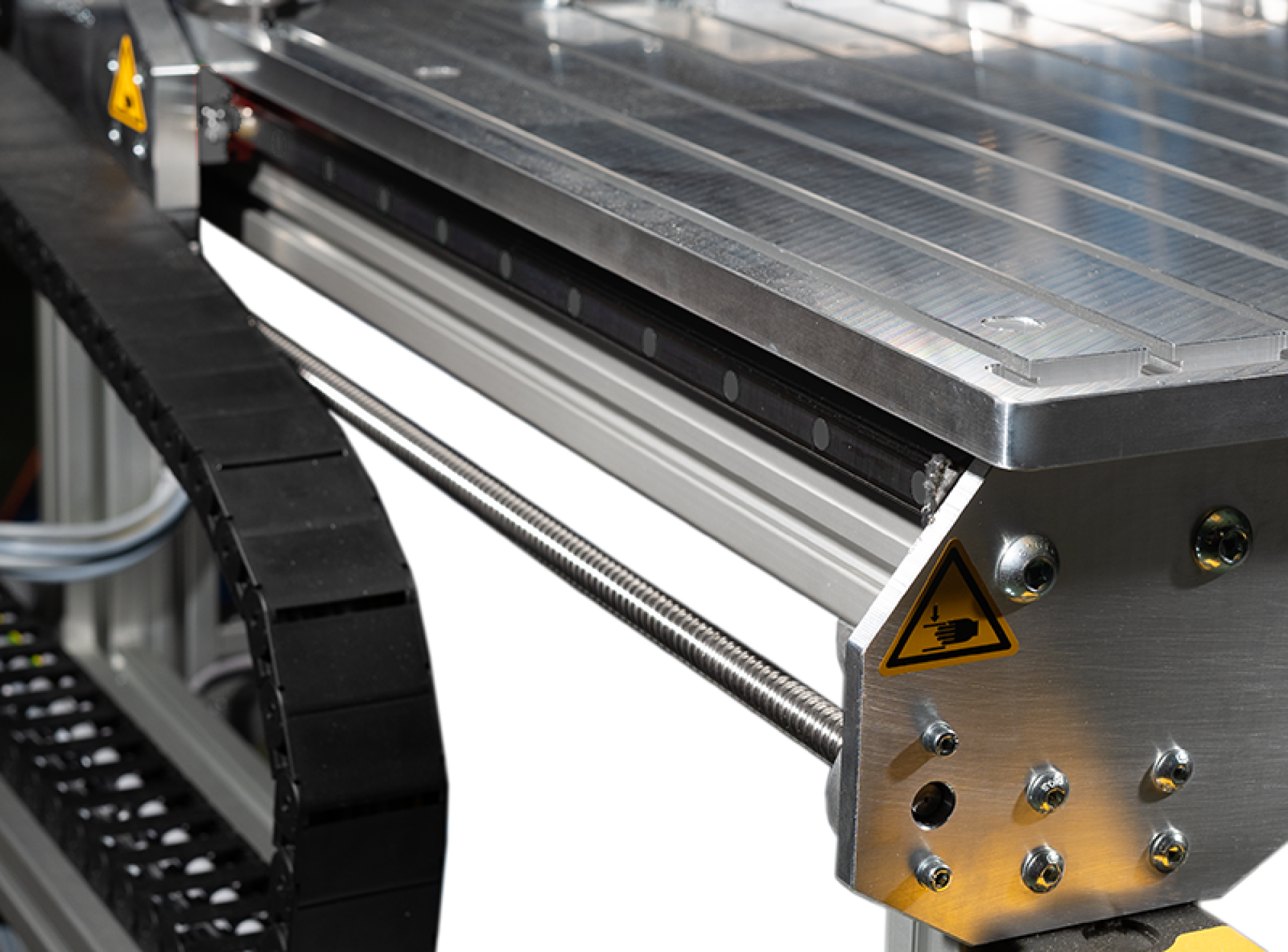

Die Gantry-Version wird zusätzlich mit zwei außenliegenden X-Antriebsspindeln für doppelte Power geliefert.
Mit diesem Teilesatz erhalten Sie alles für den Aufbau der Mechanik der Portalfräse. Die Schleppketten und Schrittmotoren sind nicht im Lieferumfang enthalten.
| Technische Daten | |
|---|---|
| Verfahrwege | X: 1550 mm Y: 1050 mm Z: 220 mm |
| Durchlass unter Portal | 270 mm (ohne Aufspannplatte) |
| Aufspannfläche | X: 1850 mm Y: 1050 mm |
| Aufstellmaße | L: 1950 mm B: 1460 mm |
| Führungen | Linearführungen Baugrösse 20 auf allen Achsen |
| Kugelumlaufspindeln Toleranzklasse T07 |
X: 16 x 10 mm Y: 16 x 10 mm Z: 16 x 5 mm |
| Gewicht ohne Zubehör | ca. 130 kg |
Lieferumfang:

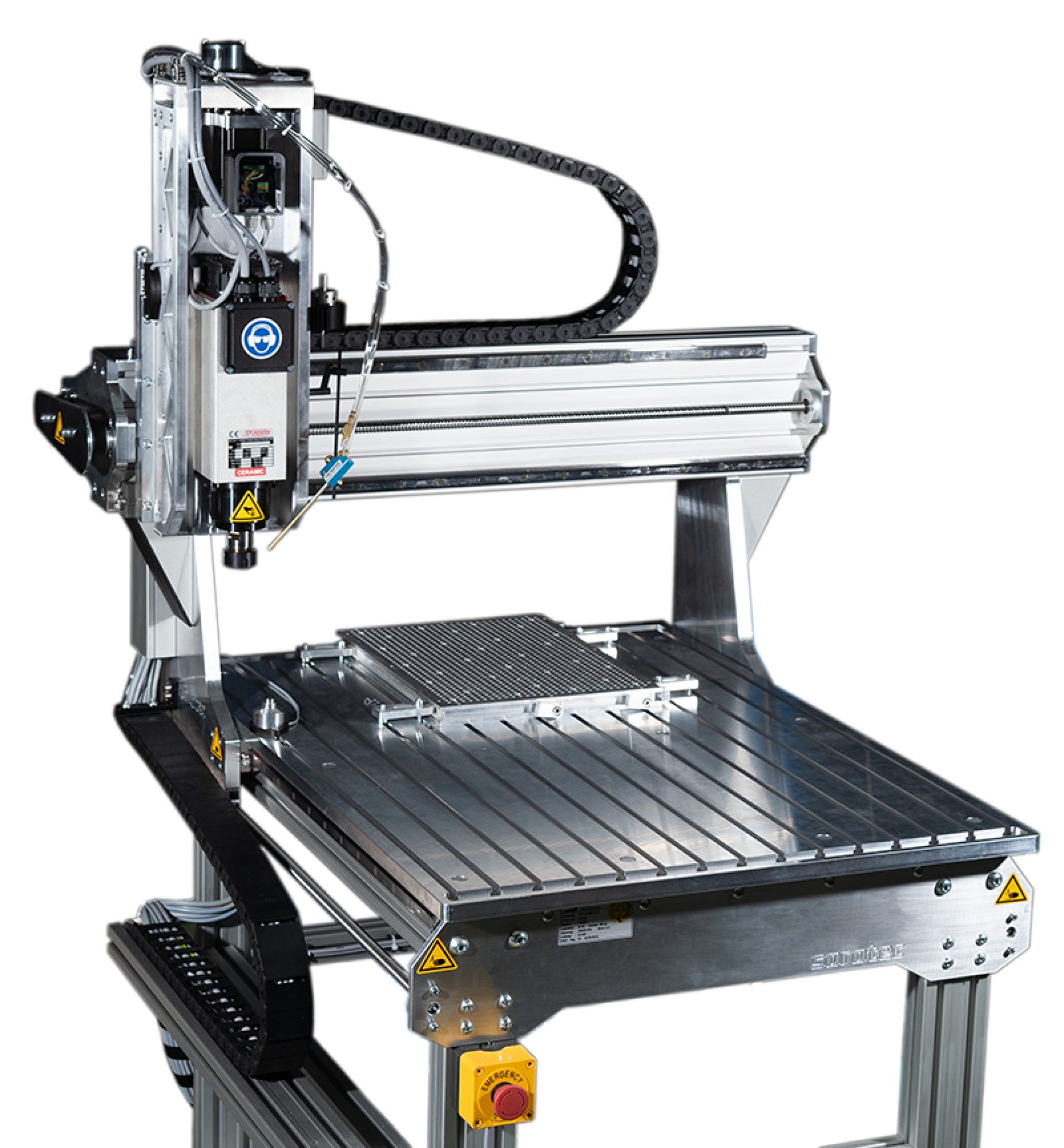

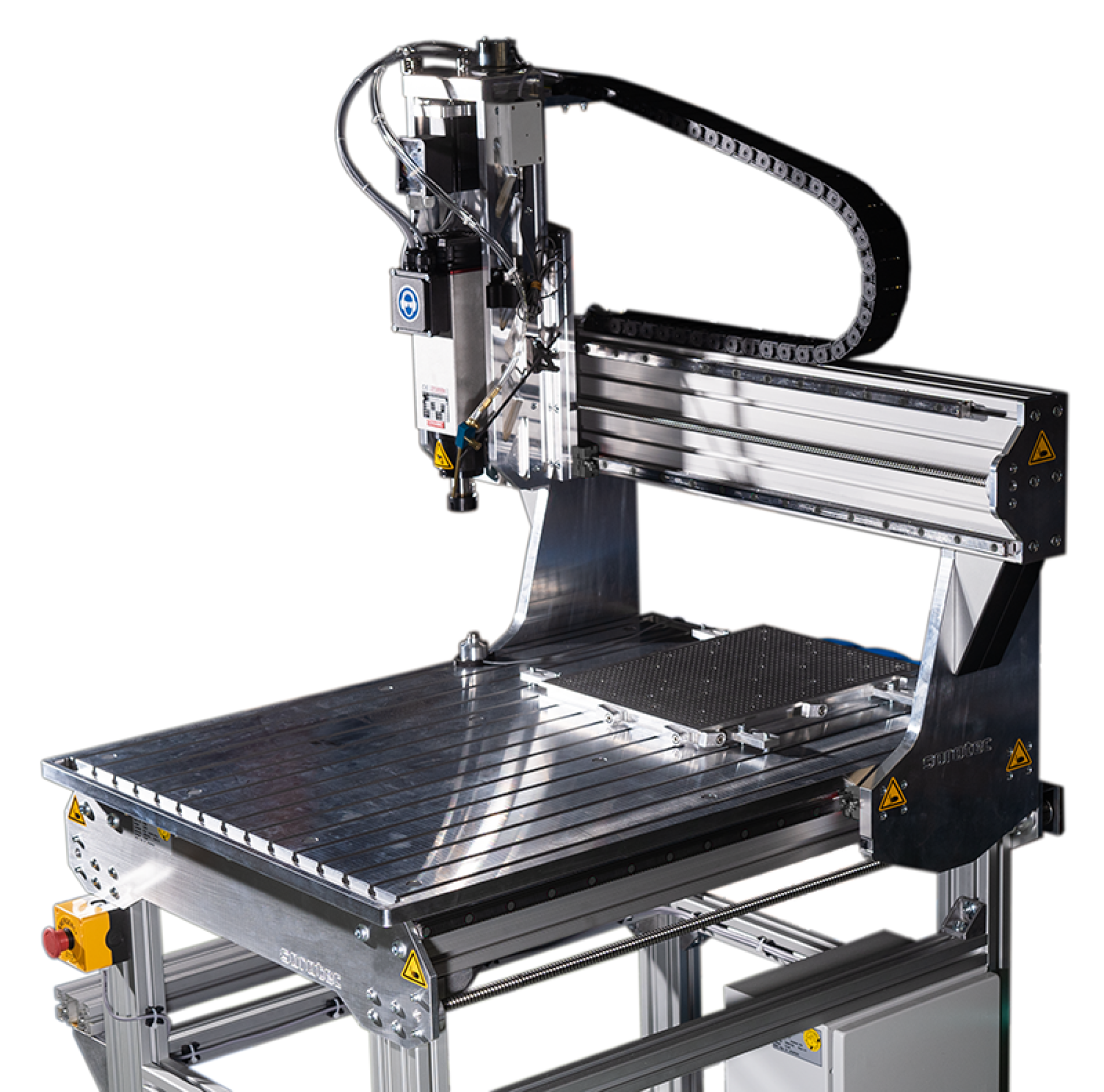

 Die Mechanik wird in Einzelteilen zur Selbstmontage geliefert. Die Bilder zeigen jeweils den fertig montierten Zustand.Die hier vorgestellte Teilesatz stellt nach der Fertigstellung eine in der EG-Maschinen-richtlinie so genannte "unvollständige Maschine" dar. Diese muss durch Hinzufügen weiterer Komponenten zu einer fertigen Maschine ergänzt werden. Dazu können die von Sorotec angebotene Umhausung und das Modul funktionale Sicherheit (Bedienerschutz) verwendet werden. Lesen Sie dazu auch das  Informationsblatt. |
- Zwei Kugelumlaufspindeln in der X-Achse
- Aluprofile und Frästeile zum Aufbau der Maschine
- 20er Linearführungen und Führungswagen
- Kugelumlaufspindeln
- HTD Zahnriemen und Riemenräder (für 8er Welle)
- Mechanische Referenzschalter für alle Achsen
- Kompletter Schraubensatz
- Montageanleitung
- Elektromontagesatz
- Maschinenfüsse
- Schrittmotoren
- Schrittmotorsteuerungen
- Schleppketten
- Steuersoftware
- CAD/CAM Systeme
- Frässpindeln (mit und ohne Werkzeugwechsler)
- Untergestell
- T-Nutenplatte
- Minimalmengenschmierungen
- Umhausung
- weiteres Zubehör
Da der Shop keine Speditionskosten kalkulieren kann, nehmen Sie zur Bestellung bitte Kontakt per Mail oder Telefon mit uns auf.
Maschinen-Parameter Alu-Line Gantry (deutsch)Hersteller: | Verantwortliche Person: |
| Sicherheitshinweise: | ||
 | 1. | Immer die Schutz- und Warnhinweise in den vorhandenen Dokumenten nachlesen und beachten. |
| 2. | Der Aufbau, Inbetriebnahme und Betrieb erfordern spezielle Sachkenntnisse über Maschinen und deren sachgemäße Bedienung, sowie Basiswissen zur Elektrotechnik. Die Hinweise – unter anderem in den Beschreibungen dazu - sind sorgfältig zu beachten. | |
| 3. | Der Standort zum Betrieb von Maschinen muss sicherstellen, dass unbefugte Personen – vor allem Kinder – ohne ausreichende Aufsicht, keinen Zugang haben. | |
| 4. | Die Verwendung von Bausätzen / Komponenten erfordern, in der Regel, zusätzliche Maßnahmen und Ergänzungen. | |
