Sorotec Alu-Line Gantry 1507 Teilesatz
Länge und Breite alleine machen noch keine große Maschine: Erst die dazu gehörende, sorgfältig durchdachte Statik sorgt für die tadellose Nutzbarkeit langer Verfahrwege. Die Baureihe Alu-Line überzeugt durch Tischprofile mit großen Querschnitten und Aussteifungen an nahezu jeder Verbindung.
Mit diesem Teilesatz erhalten Sie alle benötigten Teile für den mechanischen Aufbau. Die Schleppketten und Schrittmotoren sind nicht im Lieferumfang enthalten.

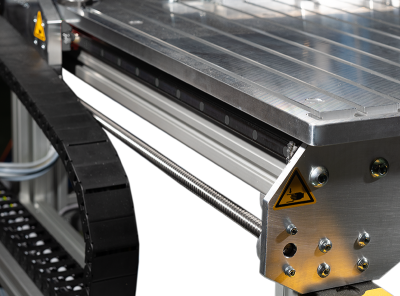

Die Gantry-Variante verfügt über eine weitere, separat angetriebene Kugelumlaufspindel an der X-Achse.
| Technische Daten (Standardausführung) | |
|---|---|
| Verfahrwege | X: 1550 mm Y: 750 mm Z: 220 mm |
| Durchlass unter Portal | 270 mm |
| Aufspannfläche | X: 1900 mm Y: 750 mm |
| Aufstellmaße | L: 1950 mm B: 1160 mm H: 1080 mm |
| Linearführungen | Blue Line HGR20 auf allen Achsen |
| Anzahl Blocklaufwagen | X: 2 x 2 Y: 4 Z: 3 |
| Kugelumlaufspindeln | Toleranzklasse T07 auf allen Achsen X: 16 x 10 mm Y: 16 x 10 mm Z: 16 x 05 mm |

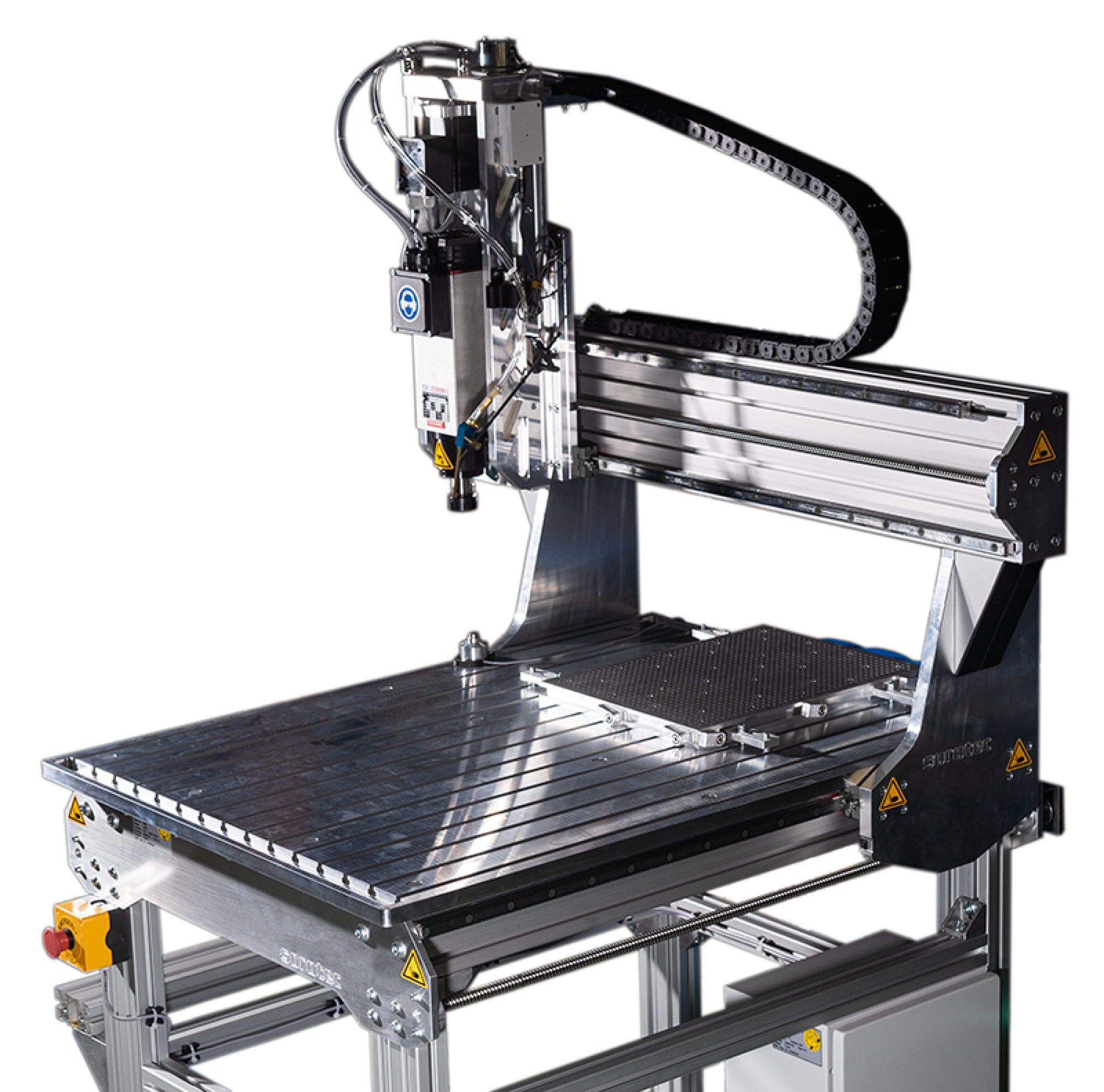

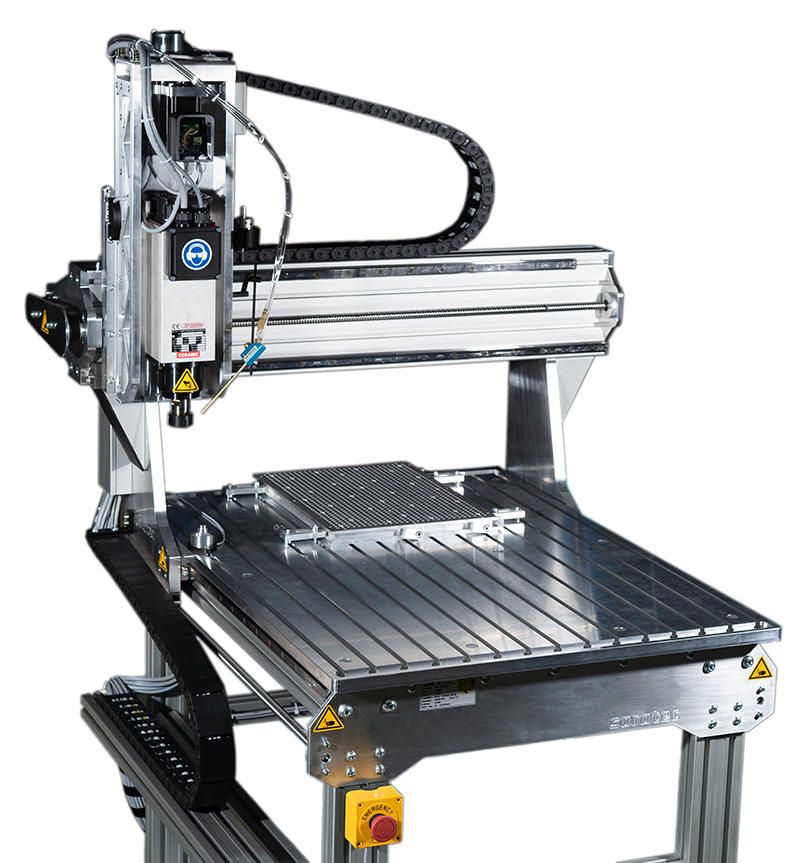

 Die Mechanik wird in Einzelteilen zur Selbstmontage geliefert. Die Bilder zeigen jeweils den fertig montierten Zustand.Der hier vorgestellte Teilesatz stellt nach der Fertigstellung eine in der EG-Maschinen-richtlinie so genannte "unvollständige Maschine" dar. Diese muss durch Hinzufügen weiterer Komponenten zu einer fertigen Maschine ergänzt werden. Dazu können die von Sorotec angebotene Umhausung und das Modul funktionale Sicherheit (Bedienerschutz) verwendet werden. Lesen Sie dazu auch das  Informationsblatt |
Lieferumfang
- Teilesatz Mechanik
- Gefräste Führungsflächen
- HTD Zahnriemen und Riemenräder (für Welle 8 mm)
- Blue Line Linearführungen HGR20 und Führungswagen mit mittlerer Vorspannung
- Kugelumlaufspindeln spielfrei
- Mechanische Referenzschalter für alle Achsen
- Kompletter Schraubensatz
- Montageanleitung
- Schrittmotoren
- Steuerungen
- Vakuumtechnik
- CAD/CAM - Software
- Fräsmotoren und Zubehör
- Einhausungen und Untergestelle
- Schmier-/Kühlsysteme
- Und vieles mehr...
Nähere Informationen zu Erweiterungen und Zubehör finden Sie hier im Webshop.
Haben wir Ihr Interesse geweckt? Lust auf mehr?
Kontaktieren Sie uns, wir beraten Sie gerne und erstellen für Sie ein individuelles Angebot.
Sie erreichen uns unter
sorotec@sorotec.de+49(0)7227 994255-0
Maschinen-Parameter Alu-Line Gantry (deutsch)Hersteller: | Verantwortliche Person: |
| Sicherheitshinweise: | ||
 | 1. | Immer die Schutz- und Warnhinweise in den vorhandenen Dokumenten nachlesen und beachten. |
| 2. | Der Aufbau, Inbetriebnahme und Betrieb erfordern spezielle Sachkenntnisse über Maschinen und deren sachgemäße Bedienung, sowie Basiswissen zur Elektrotechnik. Die Hinweise – unter anderem in den Beschreibungen dazu - sind sorgfältig zu beachten. | |
| 3. | Der Standort zum Betrieb von Maschinen muss sicherstellen, dass unbefugte Personen – vor allem Kinder – ohne ausreichende Aufsicht, keinen Zugang haben. | |
| 4. | Die Verwendung von Bausätzen / Komponenten erfordern, in der Regel, zusätzliche Maßnahmen und Ergänzungen. | |
