Sorotec Alu-Line 2507 Heavy Gantry Teilesatz

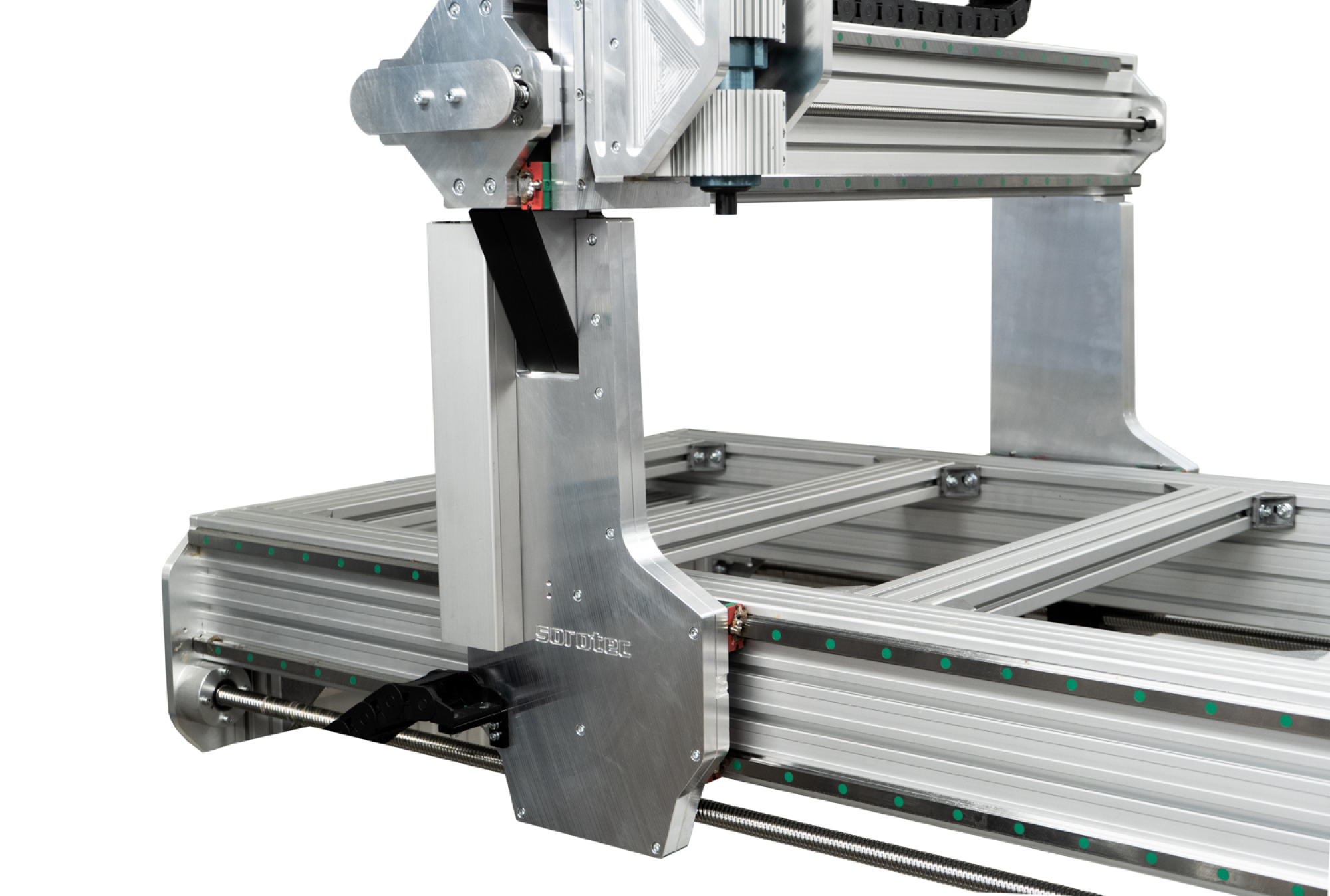

Auf Grund der großen Abmessungen werden bei der ALU-Line Heavy Profile und Kugelumlaufspindeln mit höheren Querschnitten verbaut. Die Heavy-Gantry-Version wird zusätzlich mit zwei außenliegenden X-Antriebsspindeln für doppelte Power geliefert.

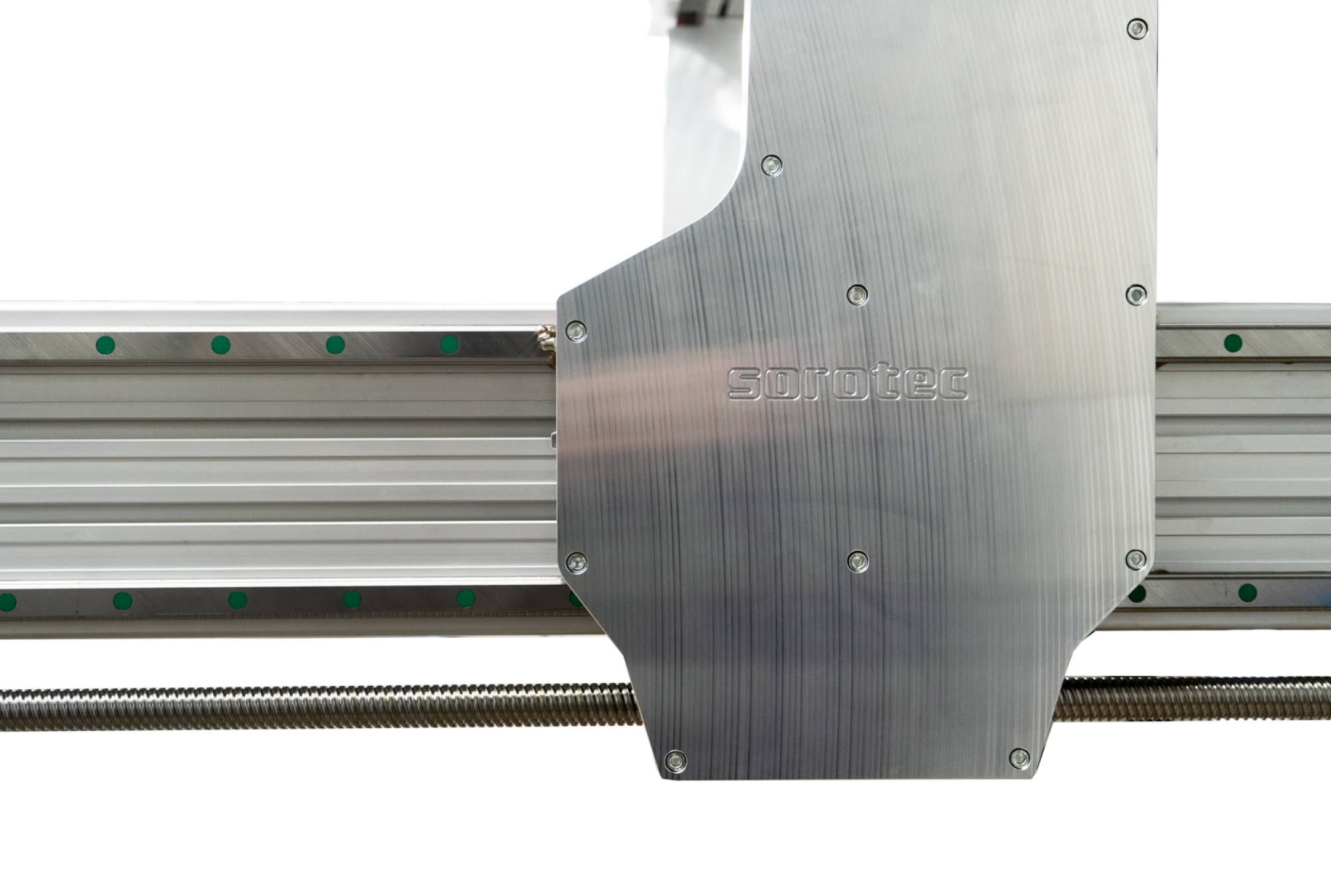

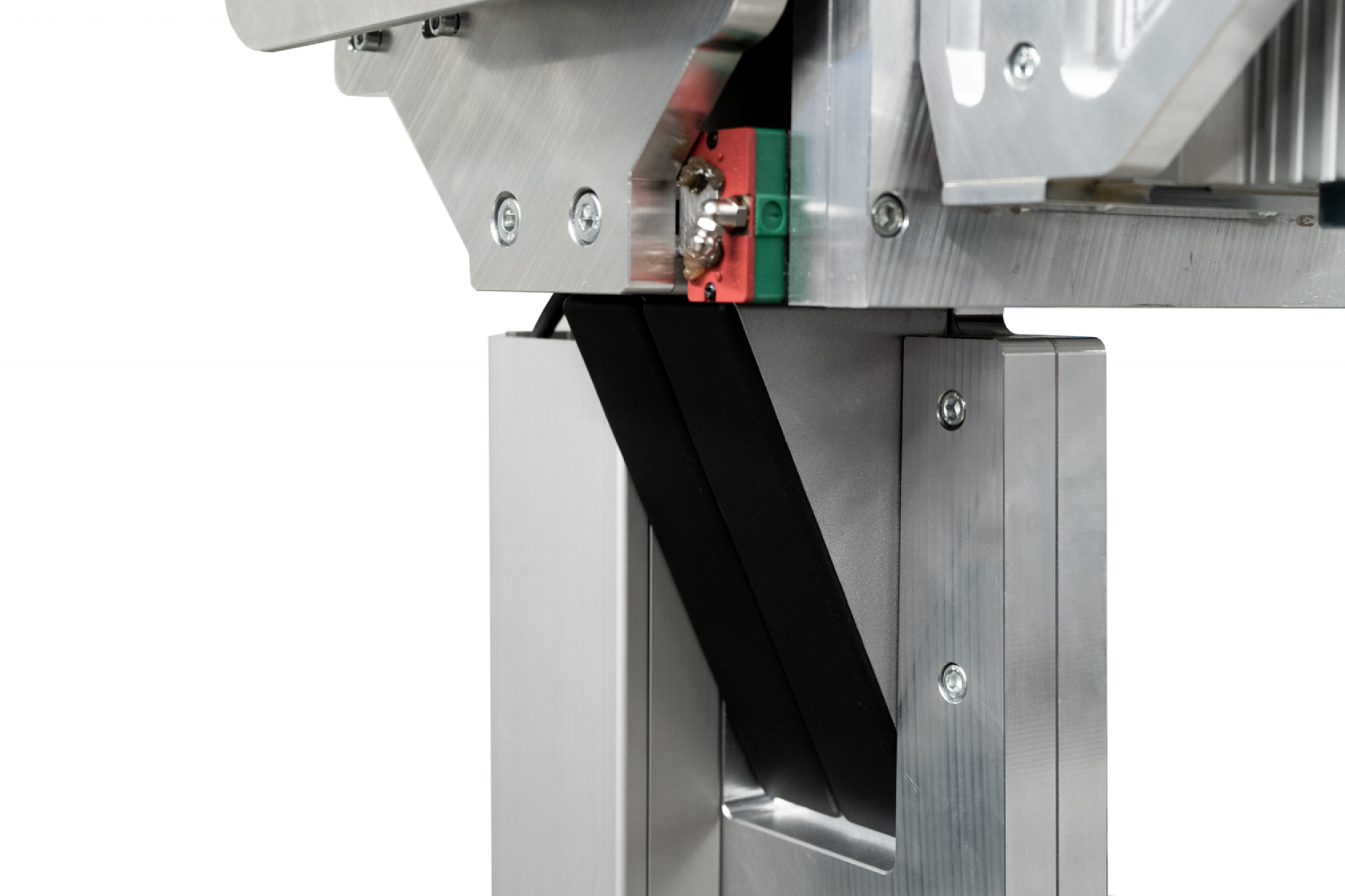

Auf der X-Achse wird das 90 x 90 Profil gegen ein 180 x 90 Profil ersetzt, um die Durchbiegung auf ein Minimum zu reduzieren. Auf jeder Seite werden zwei Linear-Führungsschienen auf dem 180er Profil montiert, um eine noch höhere Stabilität des Portals zu erreichen. Vorgespannte 20 mm Linearführungen reduzieren eventuell auftretende Vibrationen auf ein Minimum.

Mit diesem Teilesatz erhalten Sie alles für den Aufbau der Mechanik der Portalfräse. Die Schleppketten und Schrittmotoren sind nicht im Lieferumfang enthalten.

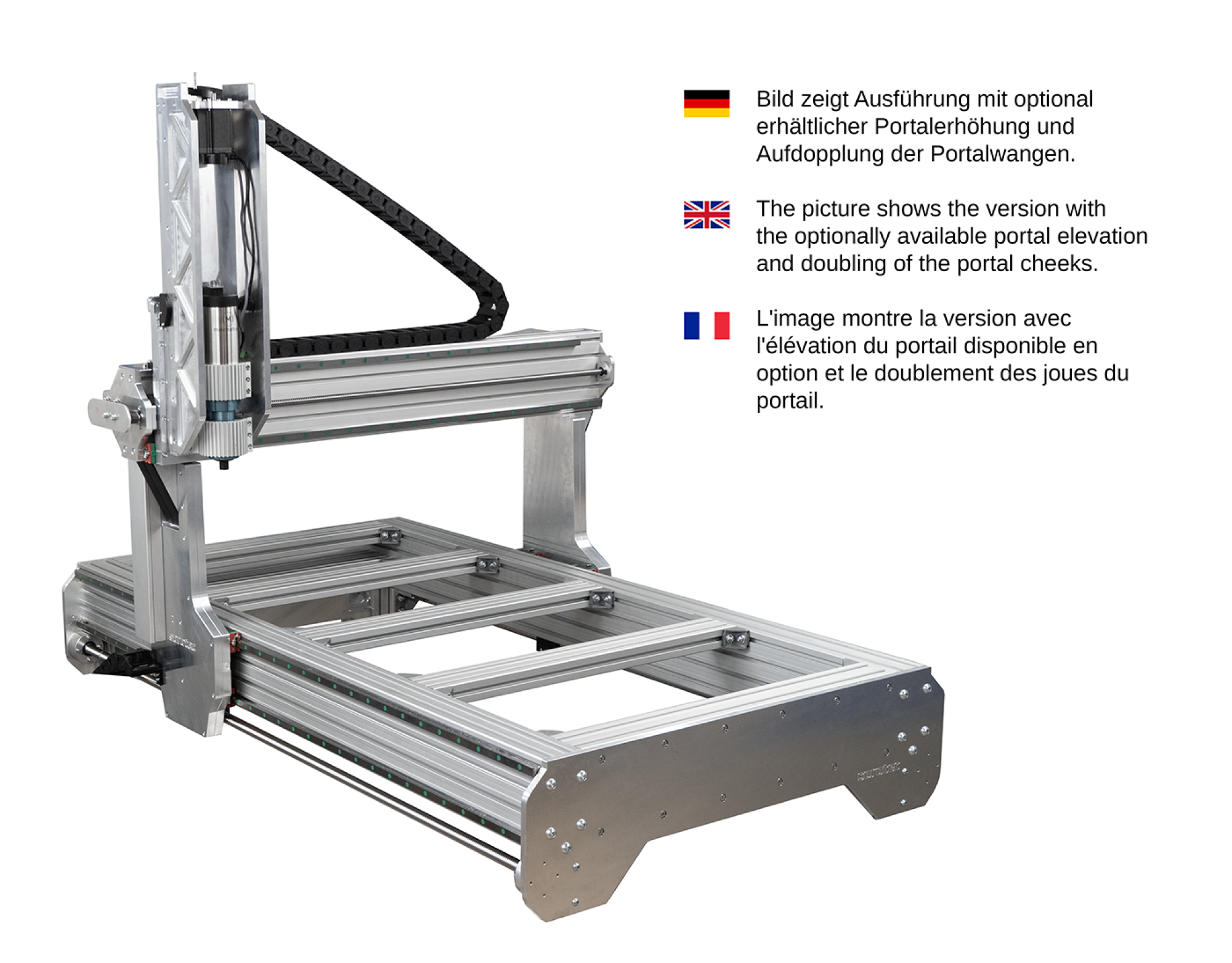

Die Mechanik wird in Einzelteilen zur Selbstmontage geliefert. Die Bilder zeigen jeweils den fertig montierten Zustand. Die hier vorgestellte Teilesatz stellt nach der Fertigstellung eine in der EG-Maschinen-richtlinie so genannte "unvollständige Maschine" dar. Diese muss durch Hinzufügen weiterer Komponenten zu einer fertigen Maschine ergänzt werden. Dazu können die von Sorotec angebotene  Umhausung und das Modul funktionale Sicherheit (Bedienerschutz) verwendet werden. Lesen Sie dazu auch das Informationsblatt.

• 2 x Linearfahrunggschienen je Portalwange in der X-Achse
• 2 aussen liegende Kugelumlaufspindeln der X-Achse
• Aluprofile und Frästeile
• 20er Linearführungen und Führungswagen
• Kugelumlaufspindeln
• HTD Zahnriemen und Riemenräder (für 8er Welle)
• Mechanische Referenzschalter für alle Achsen
• Kompletter Schraubensatz
• Montageanleitung

• Elektromontagesatz
• Maschinenfüsse
• Schrittmotoren
• Schrittmotorsteuerungen
• Schleppketten
• Steuersoftware
• CAD/CAM Systeme
• Frässpindeln (mit und ohne Werkzeugwechsler)
• Untergestell
• T-Nutenplatte
• Minimalmengenschmierungen
• Umhausung
• weiteres Zubehör
