Sorotec Alu-Line 1113 Heavy Bausatz
Auf Grund der großen Abmessungen werden bei der ALU-Line Heavy Profile und Kugelumlaufspindeln mit höheren Querschnitten verbaut.

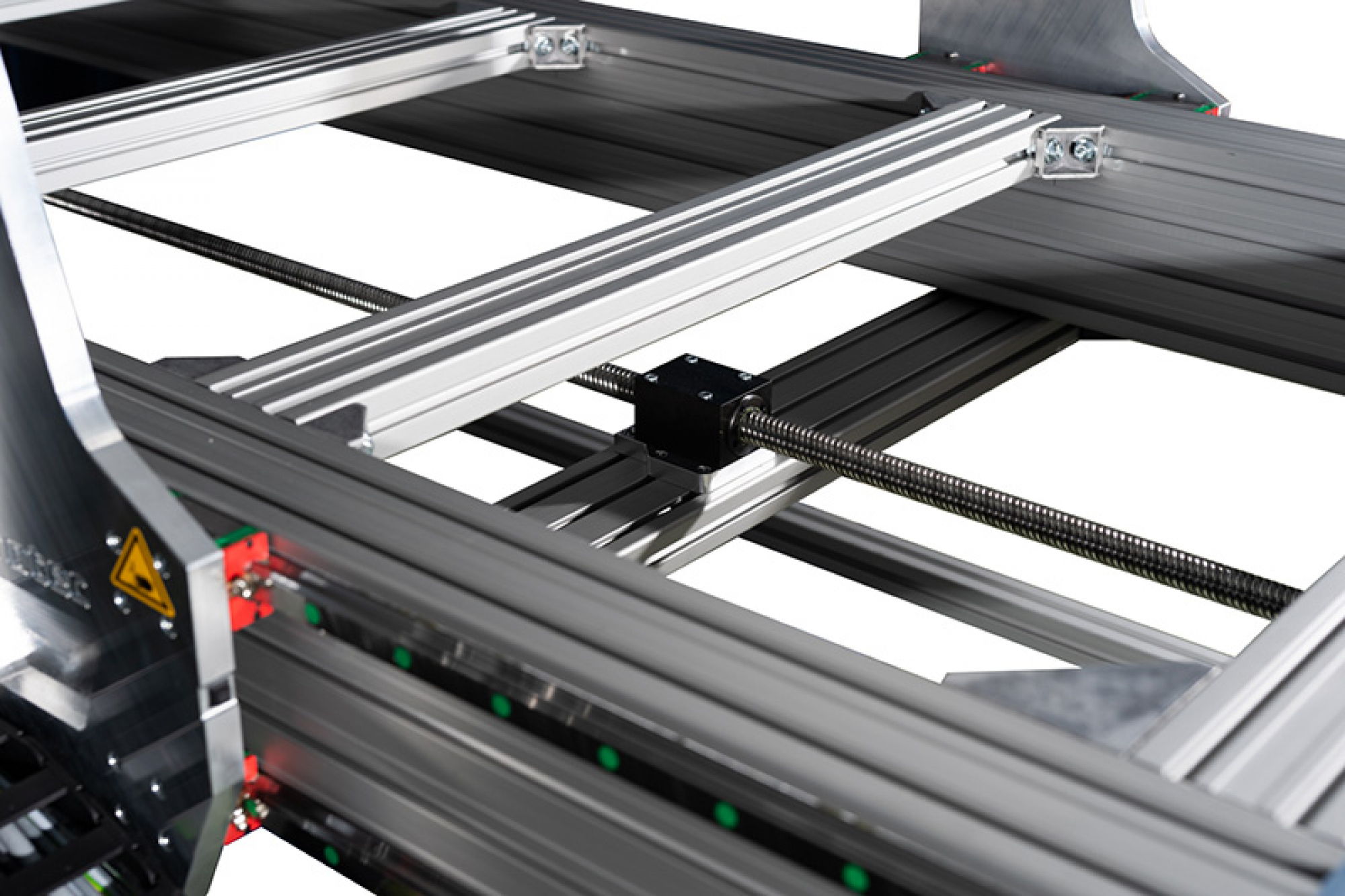

Auf der X-Achse wird das 90 x 90 Profil gegen ein 180 x 90 Profil ersetzt, um die Durchbiegung auf ein Minimum zu reduzieren. Ebenso wird auf der langen Achse die 16 mm-Kugelumlaufspindel gegen eine mittige 25 mm-Kugelumlaufspindel ersetzt, um ein Aufschwingen bei hohen Drehzahlen zu verhindern. So muss die Verfahrgeschwindigkeit nicht reduziert werden.

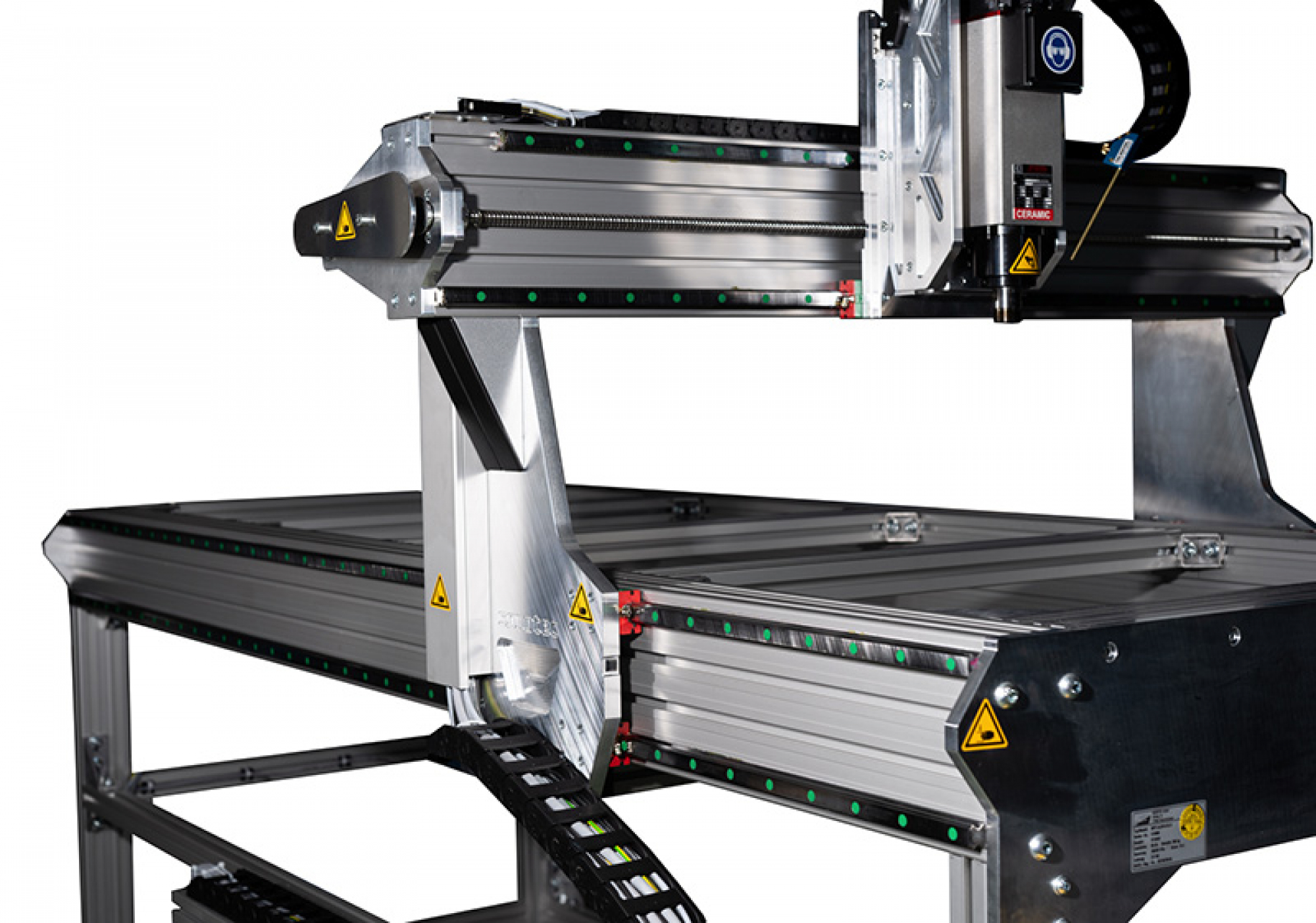

Auf der X-Achse (der langen Achse) werden je Seite zwei Linear- Führungsschienen auf dem 180er Profil montiert, um eine noch höhere Stabilität des Portals zu erreichen.
Die Heavy-Version wird mit einer mittigen Antriebsspindel geliefert. Werden zwei außenliegende Spindeln benötigt, empfehlen wir die Heavy-Gantry-Version.
Unsere Maschinen werden mit vorgespannten 20 mm HIWIN Linearführungen ausgestattet, um eventuell auftretende Vibrationen auf ein Minimum zu reduzieren.
Mit diesem Bausatz erhalten Sie alle benötigten Teile für den mechanischen Aufbau der Portalfräse. Die Schleppketten und Schrittmotoren sind nicht im Lieferumfang enthalten.
Optional erhältliche PortalerhöhungAuf Wunsch kann die Maschine mit einer Portalerhöhung auf 320 mm Durchlasshöhe und gedoppelten Portalwangen ausgerüstet werden. Ebenfalls erhältlich ist eine Erhöhung auf 420 mm Durchlasshöhe mit dreifachen Portalwangen.
| Technische Daten | |
|---|---|
| Verfahrwege |
X: 1150 mm |
| Durchlass unter Portal | 270 mm (ohne Aufspannplatte) |
| Aufspannfläche | X: 1500 mm Y: 1350 mm |
| Aufstellmaße |
L: 1550 mm |
| Führungen | Linearführungen Baugrösse 20 auf allen Achsen |
| Kugelumlaufspindeln Toleranzklasse T07 |
X: 25 x 10 mm Y: 16 x 10 mm Z: 16 x 5 mm |
| Gewicht ohne Zubehör | ca. 200 kg |
Lieferumfang:

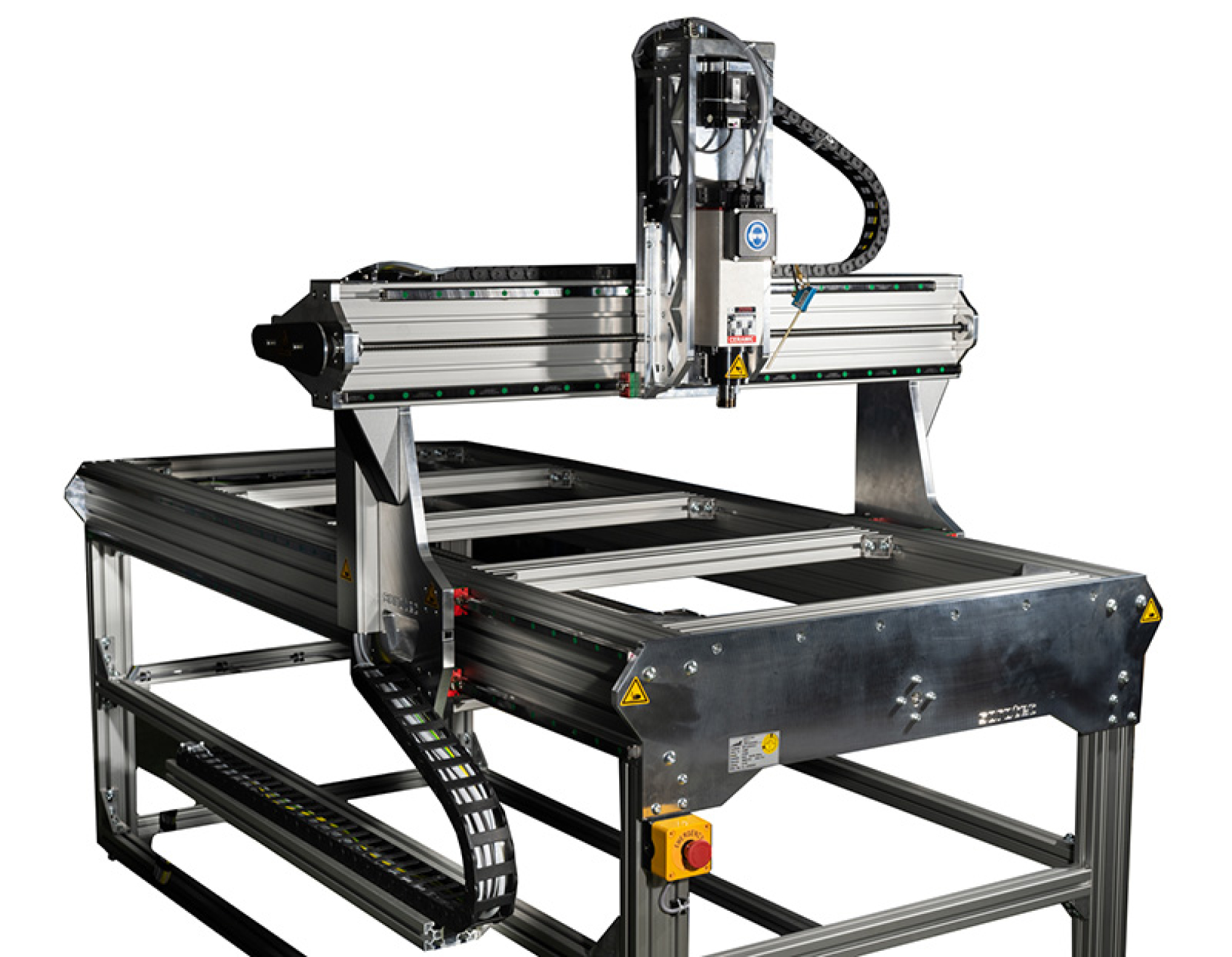

 Die Mechanik wird in Einzelteilen zur Selbstmontage geliefert. Die Bilder zeigen jeweils den fertig montierten Zustand.Die hier vorgestellte Teilesatz stellt nach der Fertigstellung eine in der EG-Maschinen-richtlinie so genannte "unvollständige Maschine" dar. Diese muss durch Hinzufügen weiterer Komponenten zu einer fertigen Maschine ergänzt werden. Dazu können die von Sorotec angebotene Umhausung und das Modul funktionale Sicherheit (Bedienerschutz) verwendet werden. Lesen Sie dazu auch das  Informationsblatt. |
- 2 x Linearfahrunggschienen je Portalwange in der X-Achse
- Aluprofile und Frästeile zum Aufbau der Maschine
- 20er Linearführungen und Führungswagen
- Kugelumlaufspindeln
- HTD Zahnriemen und Riemenräder (für 8er Welle)
- Mechanische Referenzschalter für alle Achsen
- Kompletter Schraubensatz
- Montageanleitung
- Elektromontagesatz
- Maschinenfüsse
- Schrittmotoren
- Schrittmotorsteuerungen
- Schleppketten
- Steuersoftware
- CAD/CAM Systeme
- Frässpindeln (mit und ohne Werkzeugwechsler)
- Untergestell
- T-Nutenplatte
- Minimalmengenschmierungen
- Umhausung
- weiteres Zubehör
Lieferzeit auf Anfrage
Da der Shop keine Speditionskosten kalkulieren kann, nehmen Sie zur Bestellung bitte Kontakt per Mail oder Telefon mit uns auf.
Maschinenparameter Alu-Line Heavy
